HPE서버 Disk 1개로 RAID 복구 방법

개요

 ● HPE서버 Windows 환경에서 Mirror (RAID1) 구성된 온라인 환경의 서버에서 임의로 Disk 1개를 제거하고,

    RAID1 초기화를 하면 임의로 제거된 Disk 1개로 OS부팅 및 RAID 리빌딩 가능 여부 확인 테스트 진행



목적

1) 온라인상에서 임의로 제거한 Disk에 Data 손실 유무 확인

2) RAID 구성 정보가 임의로 제거한 Disk에 존재하는지에 대한 유무 확인 및 RAID 초기화 Disk 복구 가능한지 확인



테스트 환경

1) 서버

 ㄱ. HPE DL 380 G9

2) OS

 ㄱ. Windows Server 2019 std

 ㄴ. SSA (Smart Storage Administrator) Tool 설치

3) Disk

 ㄱ. SAS HDD 300GB * 2EA

 ㄴ. RAID1 구성



테스트 절차

1) Mirror (RAID1) 구성된 HPE서버 Windows 환경에서 물리적으로 Disk 1개 제거 (Disk #2)

2) SSA를 활용하여 RAID1 구성 초기화

3) 물리적으로 Disk #1 제거 (서버에 장착되어있는 Disk 없는 상태)

4) 물리적으로 Disk #2 장착 후 RAID 구성 복구 및 OS부팅 여부 확인, Data 이상 유무 확인

5) 물리적으로 Disk #1 장착 후 리빌딩 정상 동작 확인

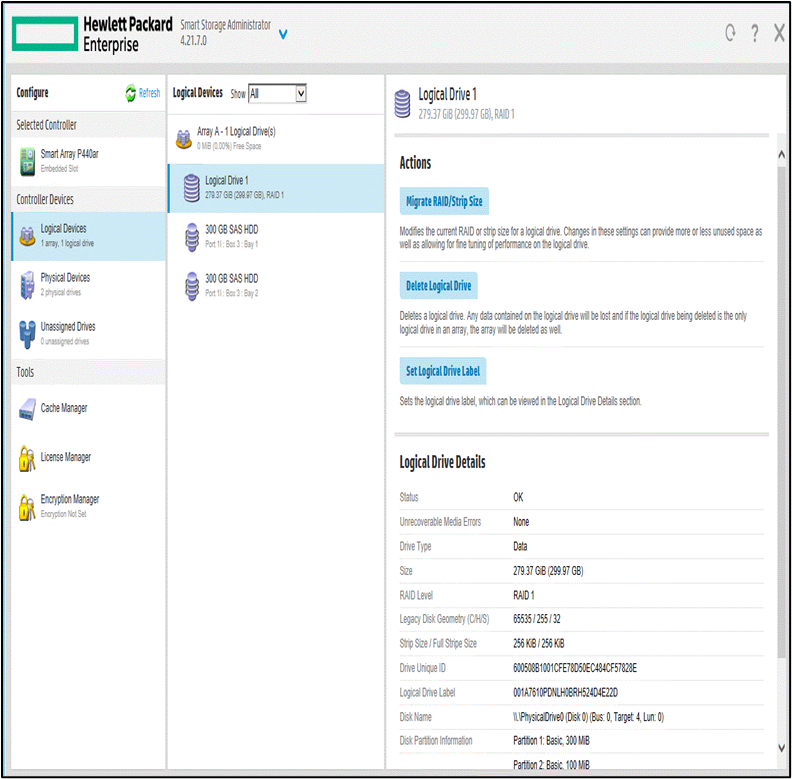

■ 현재 Raid 구성 정보 확인

300GB SAS HDD 2EA RAID1 구성

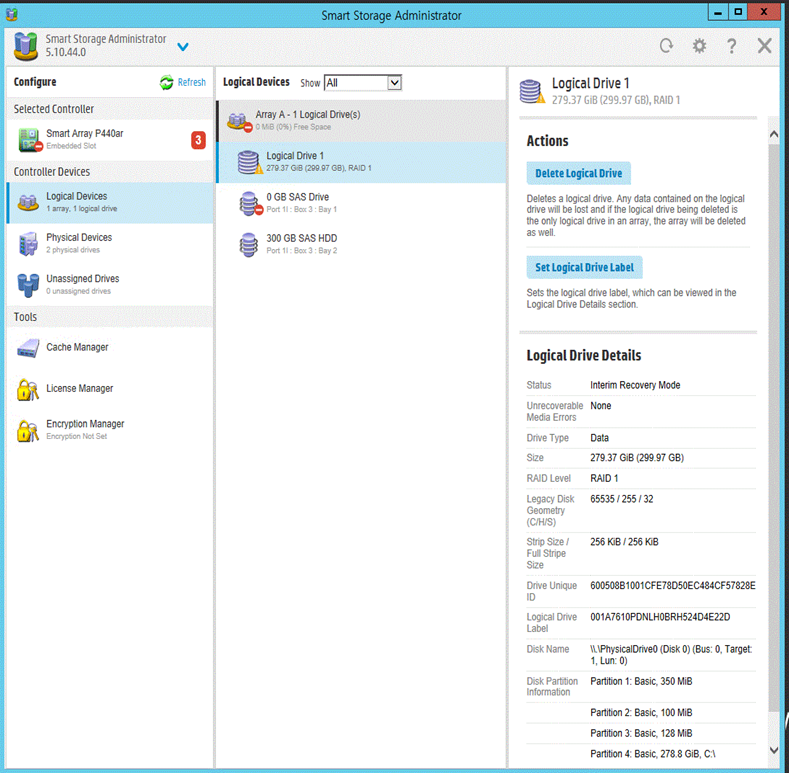

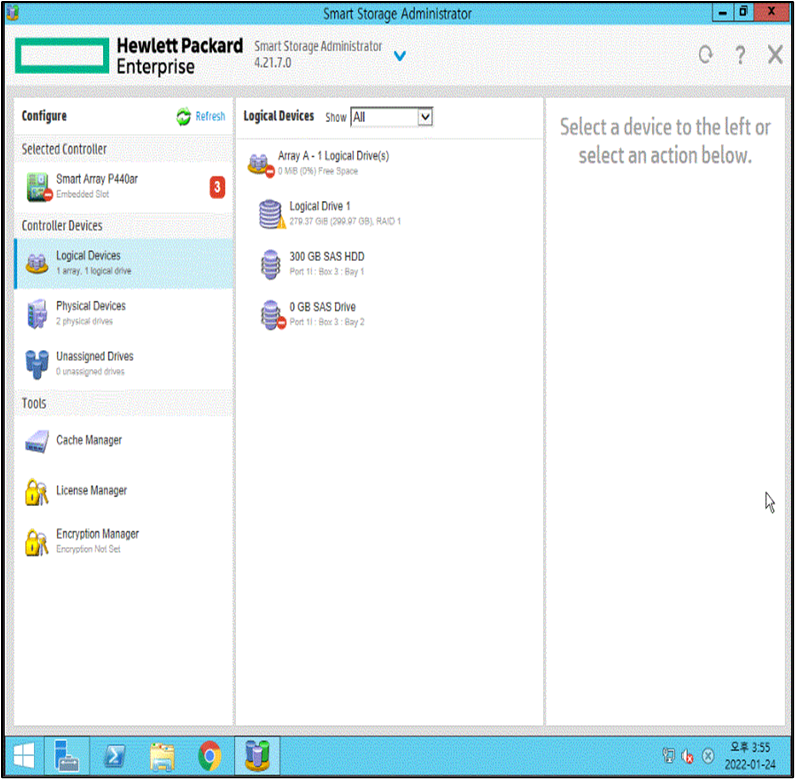

■ 물리적으로 Disk #2 제거

Disk #2 제거

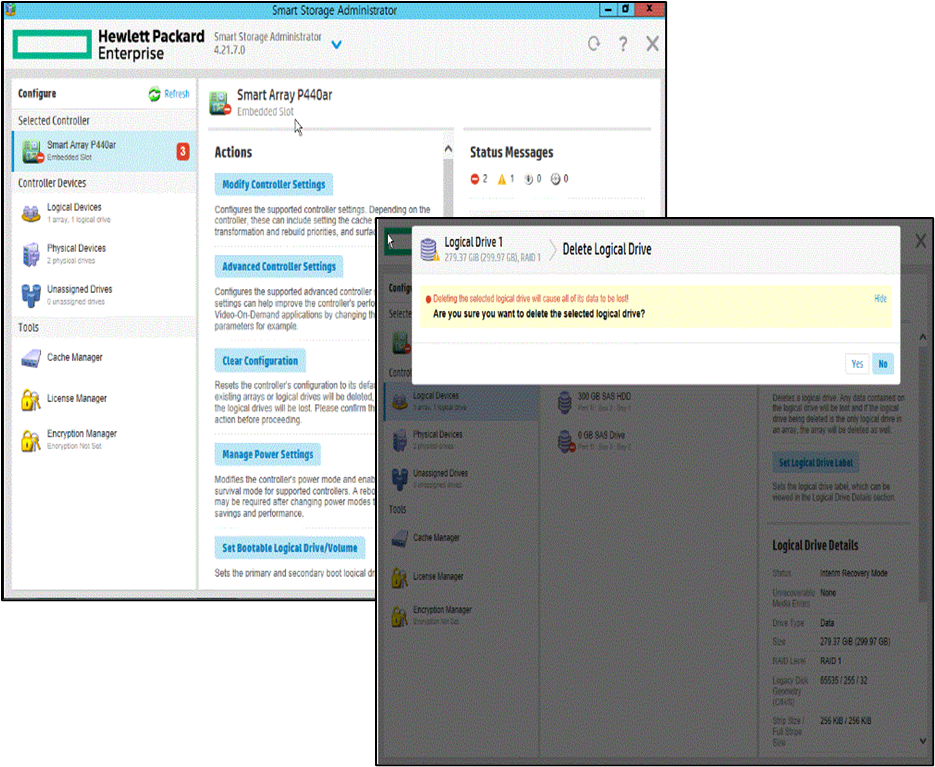

■ Disk #1 장착된 상태에서 RAID 초기화 진행

RAID Clear 진행

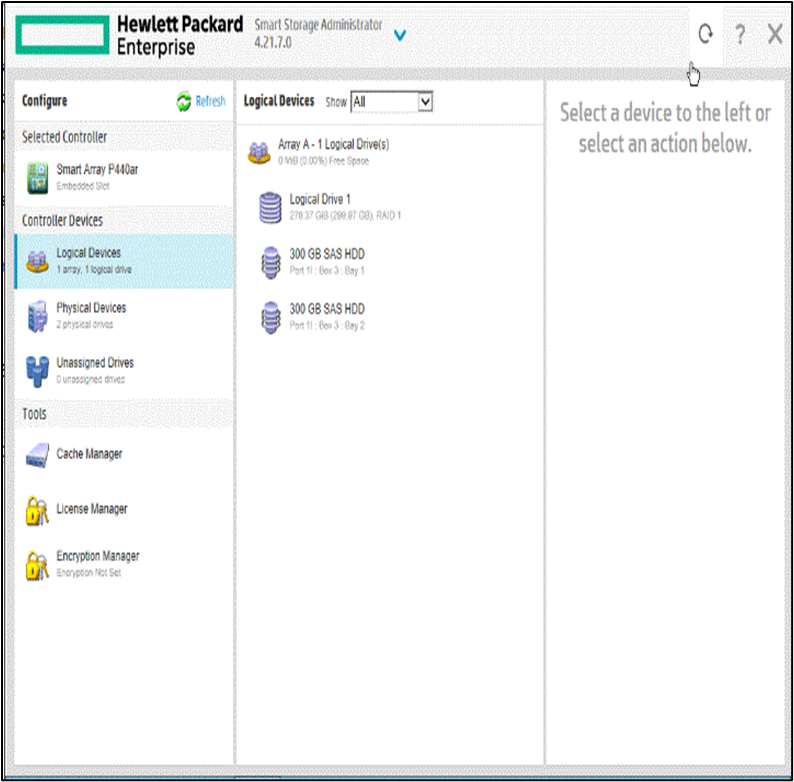

■ Disk #1 제거하고 Disk #2 장착

Disk #1 제거하고 Disk #2 장착

※ 기존에 제거한 Disk #2에 RAID1 구성 정보 및 Data 정보 손실 되지 않아서 자동으로 RAID1 복구 되는 것을 확인



■ Disk #1 장착하여 리빌딩 진행

리빌딩 진행 완료



● 결론

RAID1 (Mirror)로 구성된 환경에서 Disk 2개 중 1개라도 정상적으로 Data를 가지고 있으면,

다른 Disk가 초기화 되더라도 복구가 가능하다.



HPE 서버 환경에서 SSA를 활용하여 테스트 해봤는데, DELL 및 IBM 서버 환경에서도 테스트하여 포스팅 하겠습니다.



감사합니다.~
