IBM Storwize V5000 디스크 추가 및 기존 볼륨 확장하는 방법

by 채희창 2025. 5. 7.

로그, 데이터 등이 지속적으로 쌓이면서 시간이 지남에 따라 용량 부족 문제가 발생할 수 있습니다. 이럴 경우, 스토리지에 새로운 디스크를 추가하여 기존 볼륨의 용량을 확장할 수 있습니다. 이 글에서는 IBM Storwize V5000 기반의 시스템에서 디스크를 추가하고 기존 볼륨(DATA)에 용량을 할당하는 방법을 안내합니다.



작업 전 주의 사항



  • 볼륨이 초기화/리빌딩 중일 경우, 확장 작업이 정상적으로 진행되지 않을 수 있습니다. 반드시 작업 상태를 확인하세요.
  • 시스템이 온라인 상태에서도 작업은 가능하지만, 데이터 보호를 위해 사전에 백업을 꼭 진행하시기 바랍니다.



사전 요구사항



  • 스토리지에 디스크를 추가할 수 있는 빈 슬롯이 있어야 합니다.
  • 작업 완료 후, OS(Linux/Windows)에서 볼륨 재스캔이 필요합니다.
    • Linux: rescan-scsi-bus.sh, echo "- - -" > /sys/class/scsi_host/hostX/scan 등 명령어 숙지
    • Windows: 디스크 관리자에서 수동으로 디스크 다시 검색 필요

작업 순서

1. IBM Storwize V5000 관리 콘솔 접속

  • (방법1) 브라우저에서 클러스터 IP 또는 노드 관리 IP 입력(통신이 가능한 네트워크 사용 필요)
    예: https://<스토리지_관리_IP>
  • (방법2) 노트북에 스토리지 관리 IP와 같은 대역으로 설정 후 UTP 케이블로 노트북과 스토리지를 다이렉트로 연결 후 (방법1)과 동일하게 브라우저에서 클러스터 IP 또는 노드 관리 IP를 입력합니다.

2. 기존 구성 확인

  • 관리 콘솔에 접속하여 기존 Pool, Mdisk, Volume 정보 확인
구성 항목값
구성 항목값
Pool 이름 Pool0
기존 Mdisk mdisk0 (RAID6)
볼륨 구성 OS: 500GB, DATA: 1.2TB

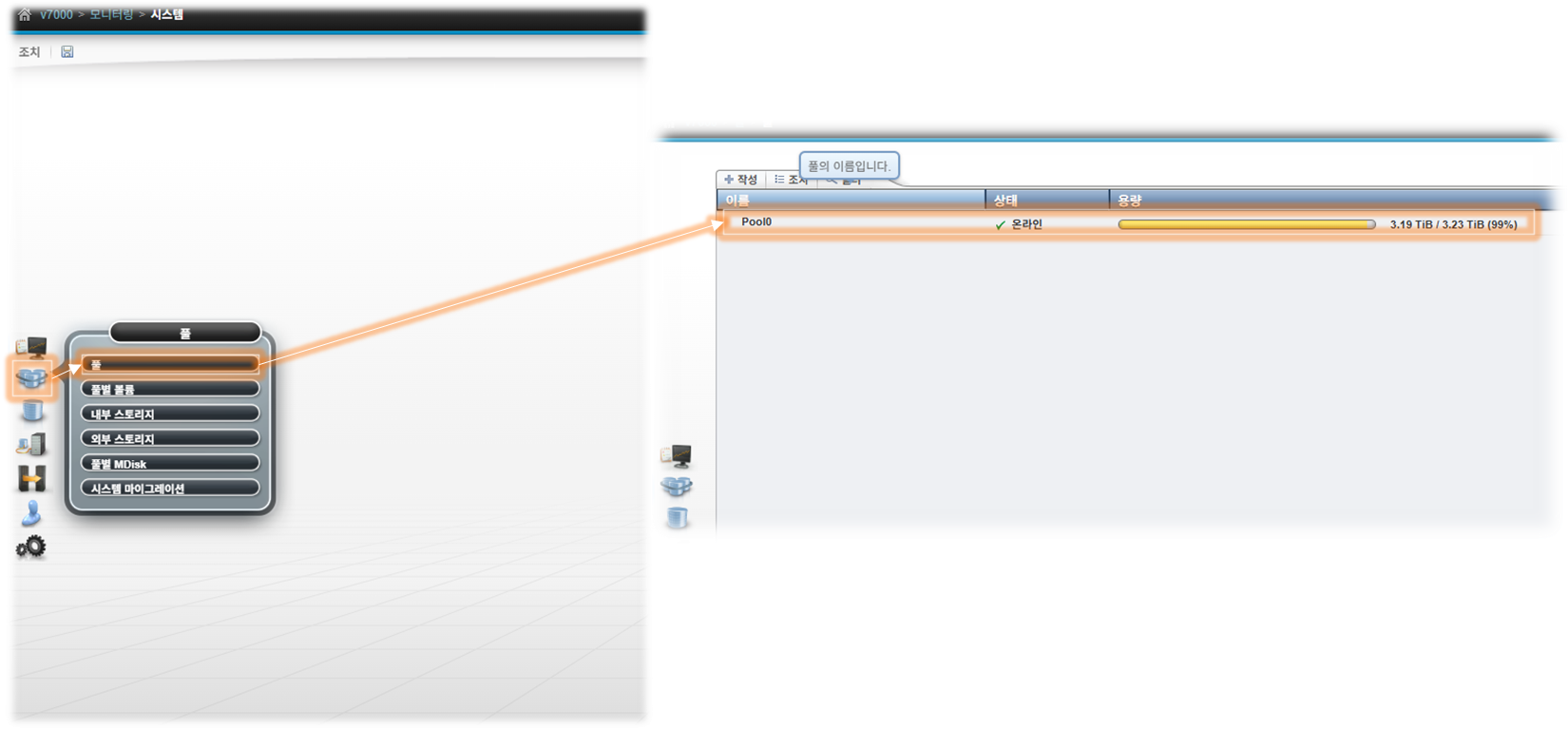

  •  Pool 확인
  • 위 사진처럼 풀을 선택하면 기존에 생성되어 있는 풀을 확인할 수 있습니다.

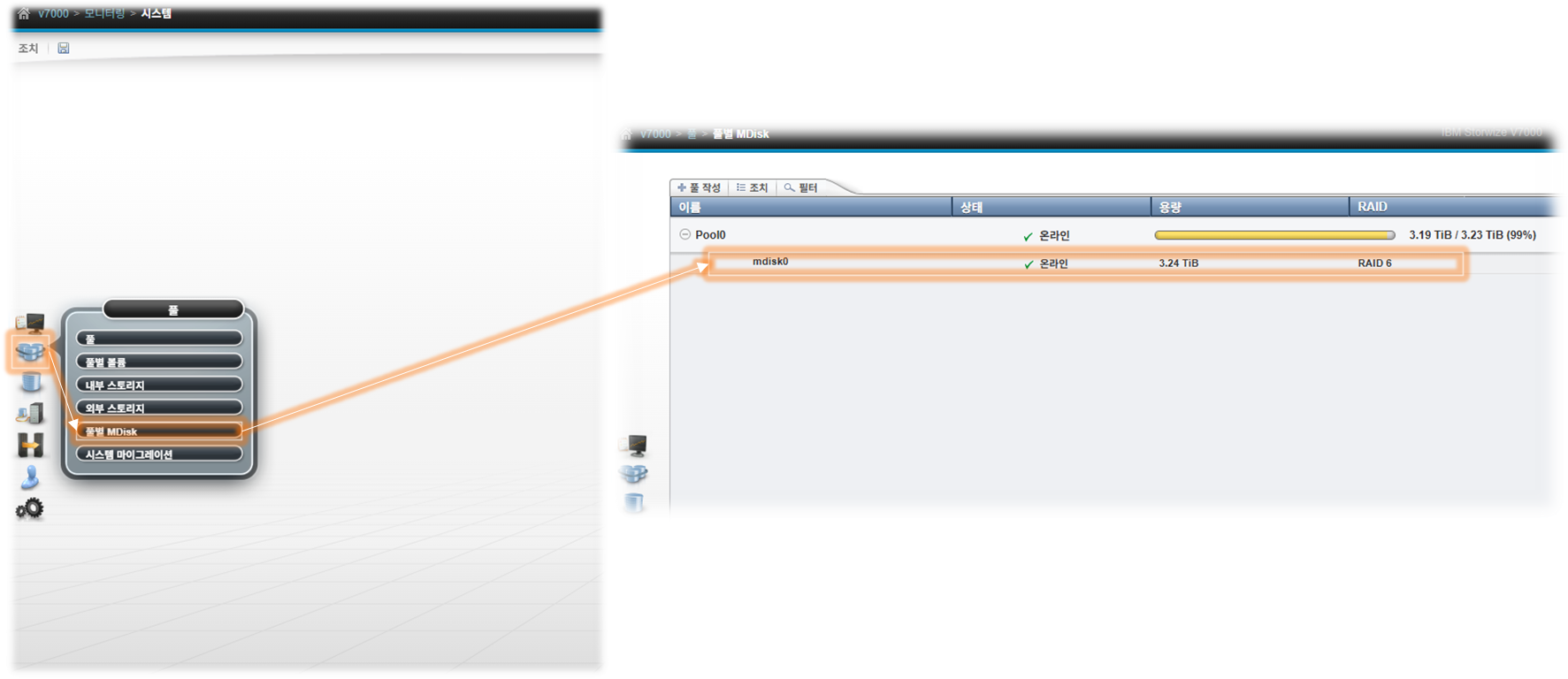

  • Mdisk 확인

위 사진처럼 풀별 MDisk를 선택하면 기존에 생성되어 있는 mdisk를 확인할 수 있습니다.

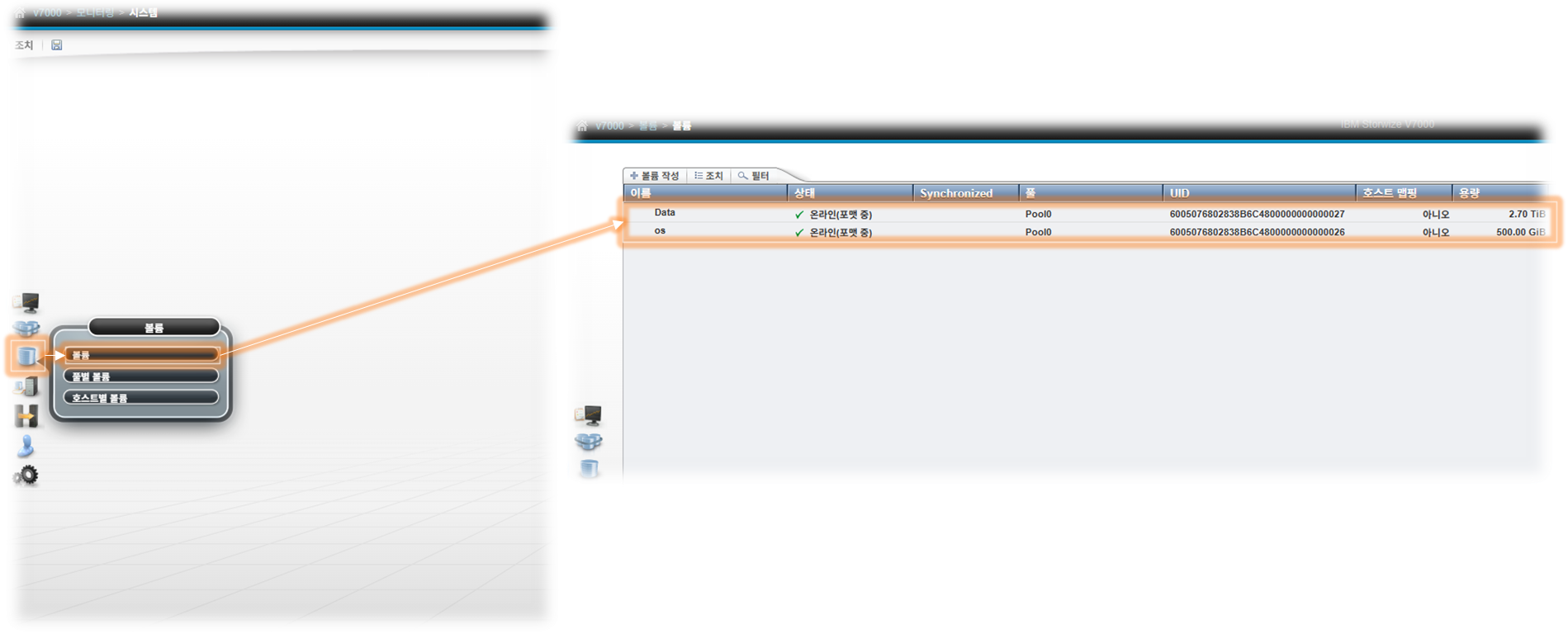

  • Volume 확인

3. 신규 디스크 장착

  • 스토리지 본체의 빈 슬롯에 3개의 디스크를 물리적으로 추가합니다.

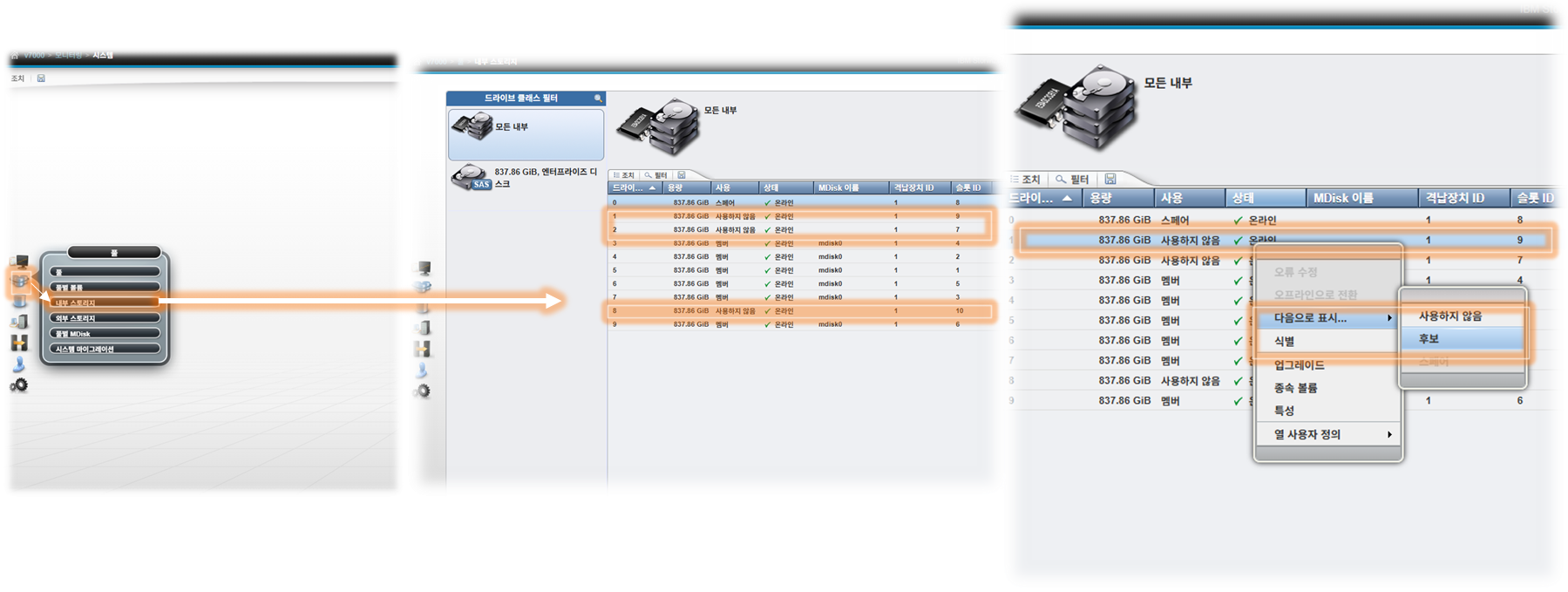

디스크를 추가하면 위 사진처럼 [사용]에 [사용하지 않음]으로 되어있는 디스크가 확인됩니다.

해당 디스크에 마우스 오른쪽을 눌러 [사용하지 않음]에서 [후보]로 변경합니다.

4. Mdisk 구성

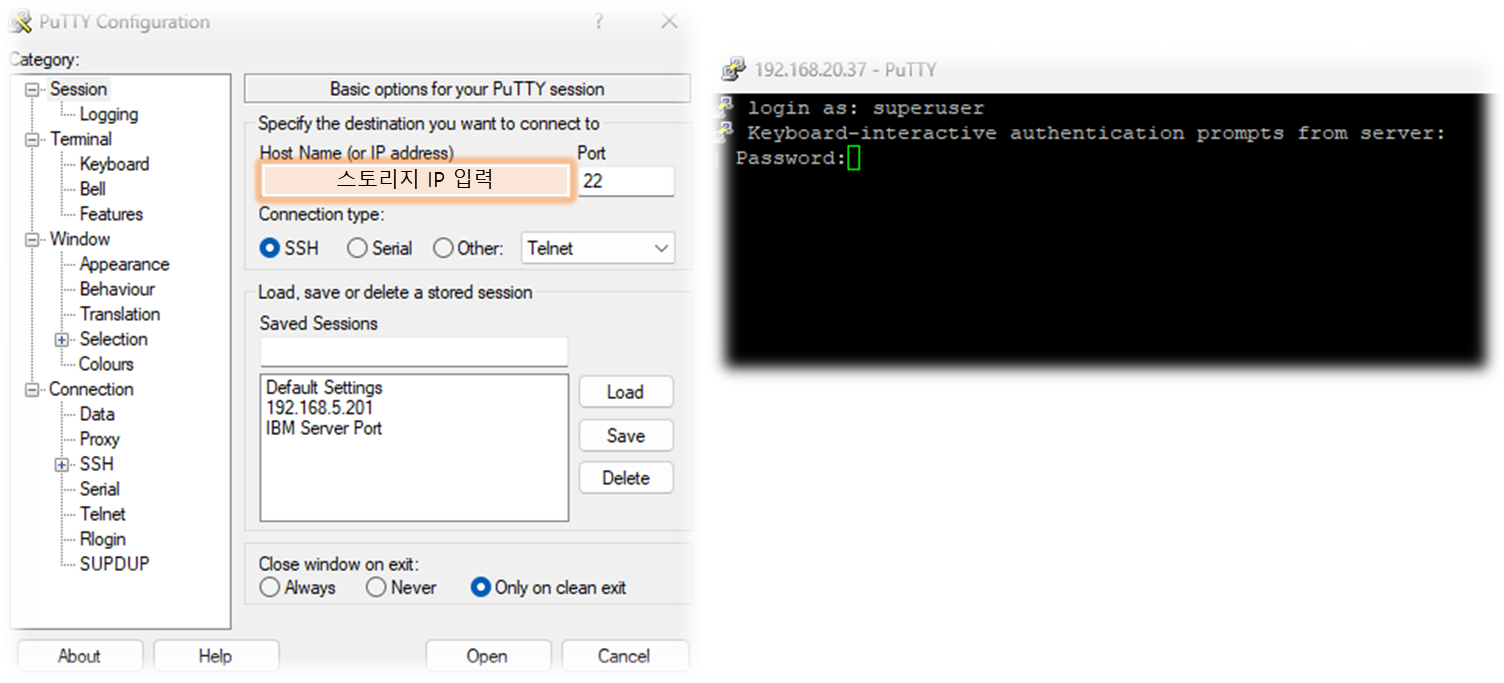

4-1. SSH로 스토리지 접속 (Putty, MobaXterm 등 사용)

  • 접속 후 ID와 비밀번호를 입력합니다.

4-2. 디스크 식별 정보 확인

목적  명령어
Pool 목록 확인 lsmdiskgrp
디스크 목록 확인 lsdrive
볼륨 목록 확인 lsvdisk
Mdisk 목록 확인 lsmdisk
RAID Mdisk 생성 svctask mkarray
볼륨 확장 svctask expandvdisksize

4-3. 새로운 Mdisk 생성 (RAID5 구성)

svctask mkarray -name Mdisk1 -level raid5 -drive 9:10:11 Pool0
  • 9:10:11은 lsdrive 명령어로 확인한 디스크 ID입니다.
  • RAID Level과 Pool 이름을 정확히 지정해야 합니다.

5. 기존 볼륨(DATA)에 용량 추가

svctask expandvdisksize -size 4096 -unit gb DATA
  • DATA는 확장할 대상 볼륨 이름
  • 4096 GB 만큼 용량을 추가





이번 작업은 기존의 Pool0에 Mdisk1(RAID5)을 구성하여 DATA 볼륨의 용량을 확장한 예시입니다.

감사합니다.
