DELL 서버 IDRAC 설정 방법

IDRAC (Integrated Dell Remote Access Controller) 이란?

- DELL 시스템을 관리하기 위해 유용한 원격제어관리 모듈입니다.



테스트로 사용된 장비는 Dell R340 입니다.



IDRAC 포트



IDRAC은 서버 뒷면에 IDRAC 포트가 존재 합니다.

IDRAC은 옵션이기 때문에 구매를 하셔야지만 사용 가능 합니다

IDRAC 포트에 LAN선을 꽃아주고 서버 부팅을 합니다.

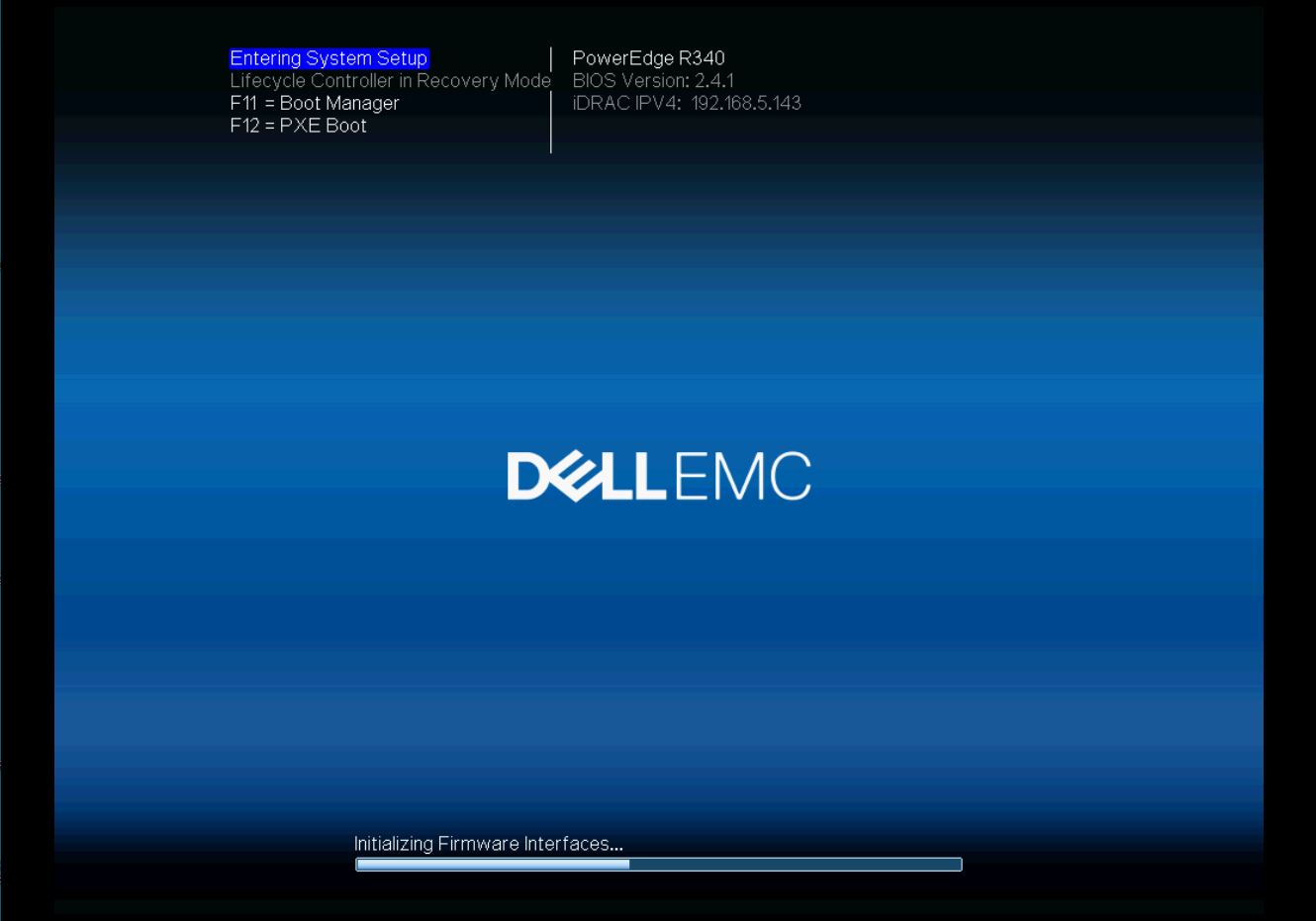

DELL 서버 부팅 초기 화면



DELL 서버 초기 부팅시 그림과 같은 화면에서 F2 버튼을 눌러줍니다.

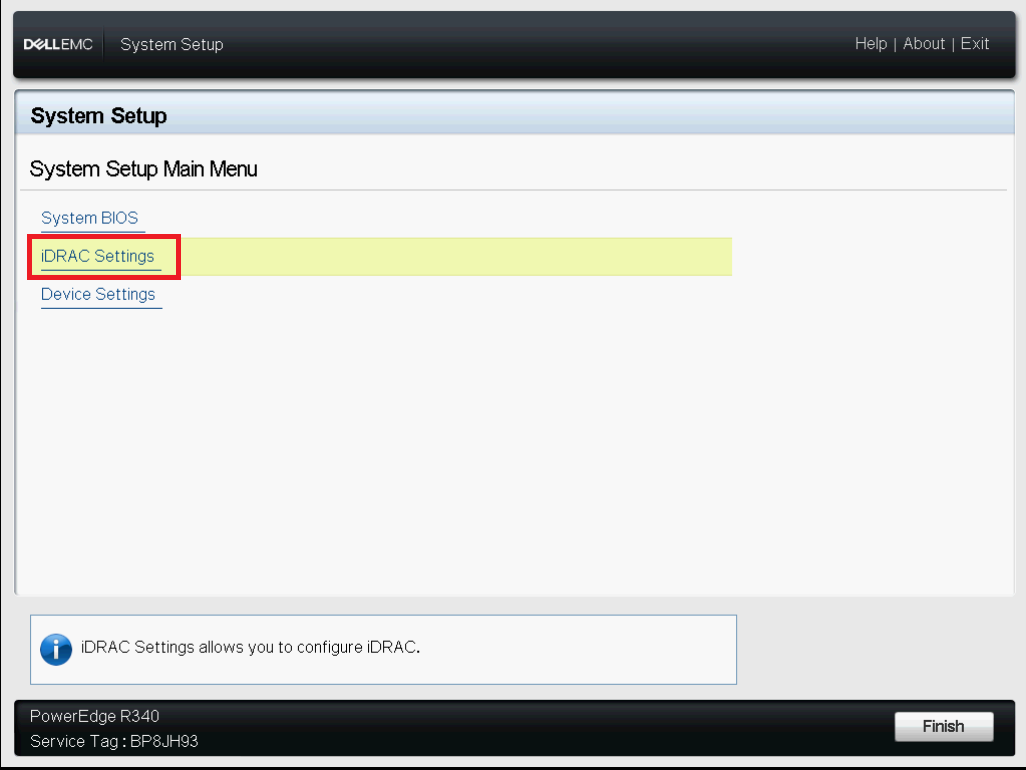

System Setup 화면



F2 버튼을 누르면 그림과 같이 System Setup 창이 열립니다.

IDRAC Settings 버튼을 눌러 줍니다.

System Setup 다른 접속 방법으로는 초기 부팅시 F10 버튼을 눌러

Lifecycle Controller 접속 후 System Setup 버튼을 누른 화면과 같습니다.

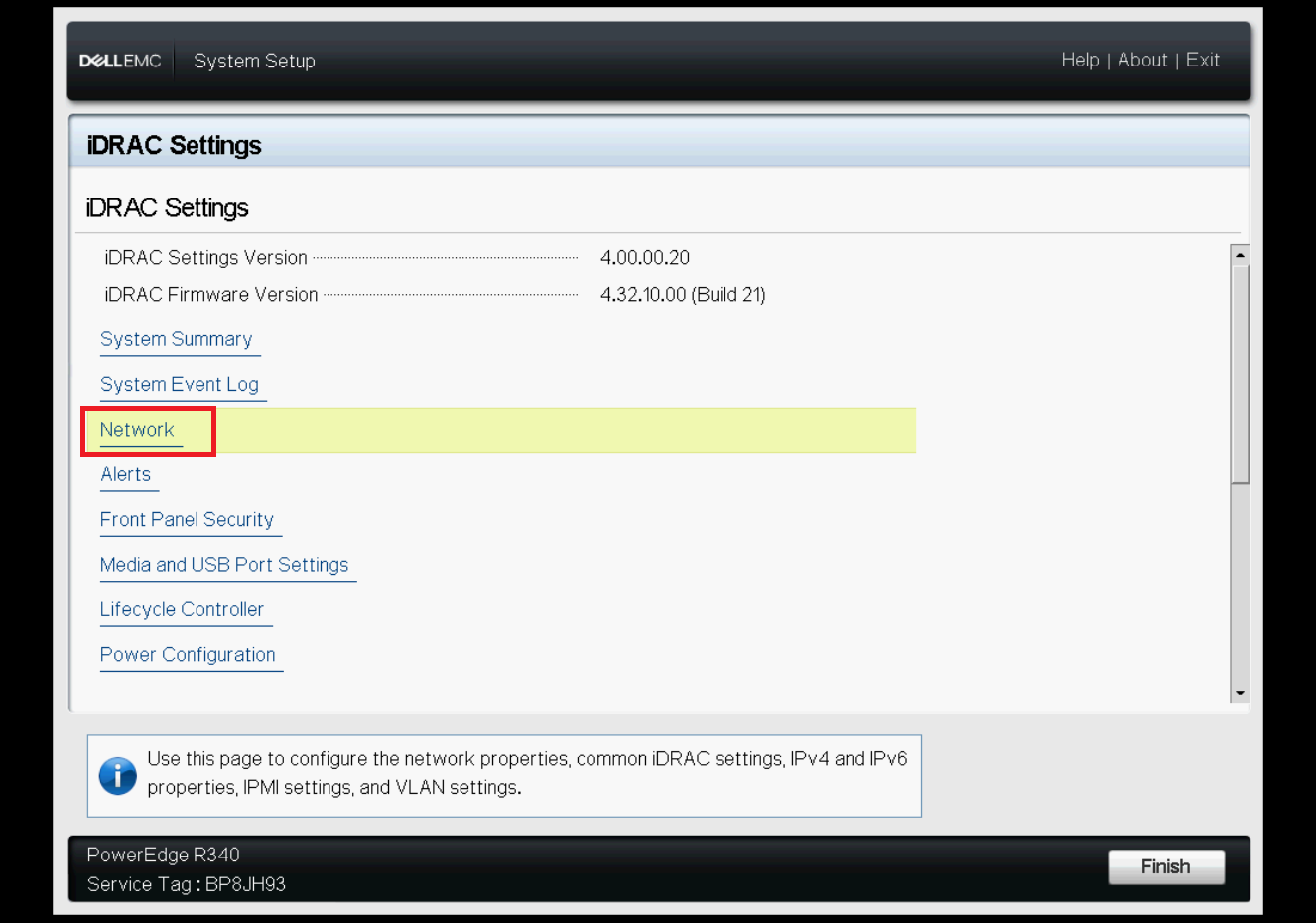

IDRAC Settings Network 화면



IDRAC Settings 버튼을 누르면 그림과 같은 화면이 표시 됩니다.

여기서 Network 버튼을 눌러 줍니다.

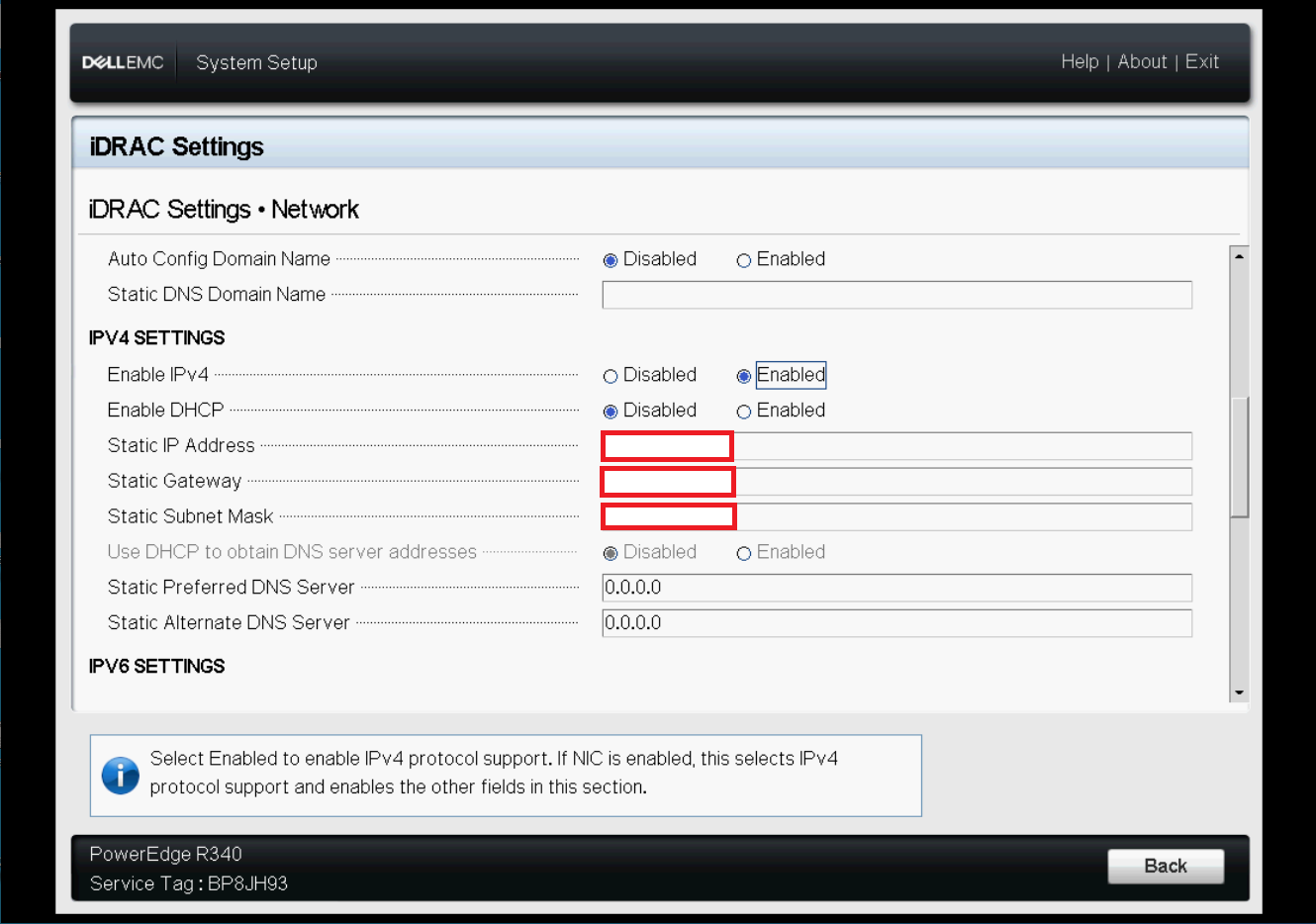

IPv4 설정 화면



Network 버튼을 누르면 그림과 같은 화면이 표시 됩니다.

스크롤을 밑으로 내려 IPv4 설정을 합니다.

IPv4 Enabled 를 선택하여 Static으로 IP설정 해도 되고

DHCP Enabled 를 선택하여 IP를 자동할당 해도 됩니다.

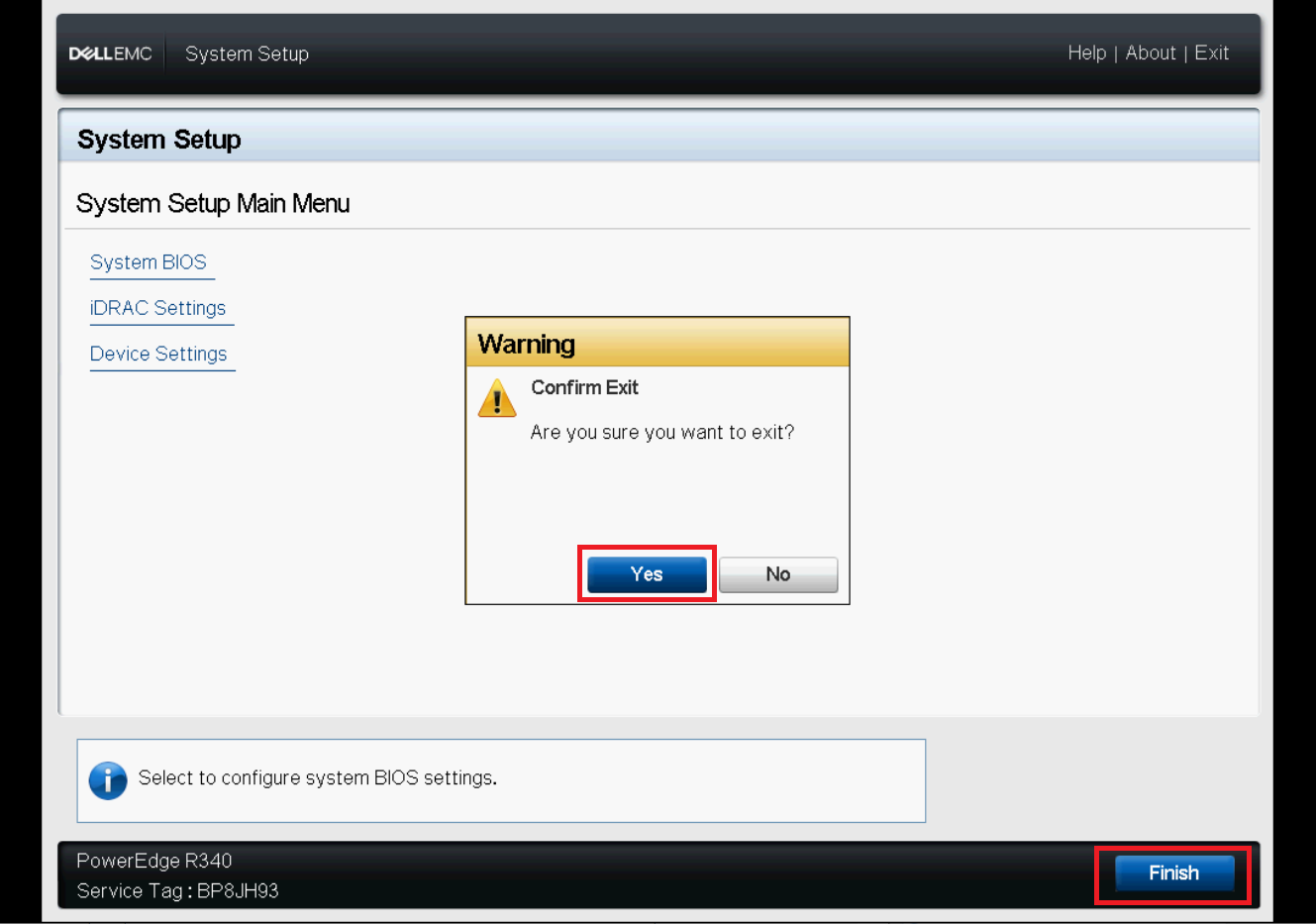

System Setup finish 화면



IPv4 설정을 마치고 Finish 버튼을 눌러주면 그림과 같은 화면이 표시됩니다.

Yes를 눌러 설정을 마무리 합니다.

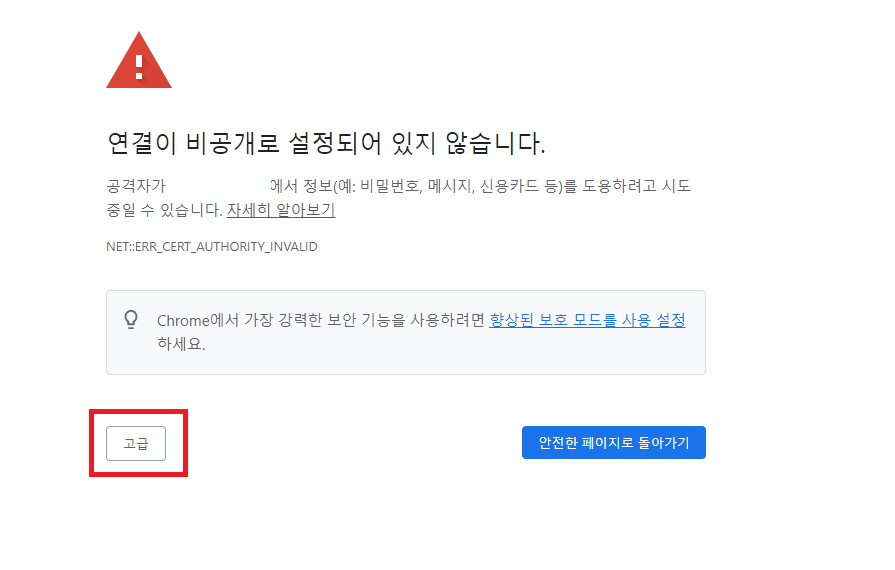

설정한 ip 주소 접속 화면



설정한 ip 혹은 할당받은 ip를 주소창에 입력하면 그림과 같은 화면이 표시됩니다.

좌측 하단 고급 버튼을 눌러 이동합니다.

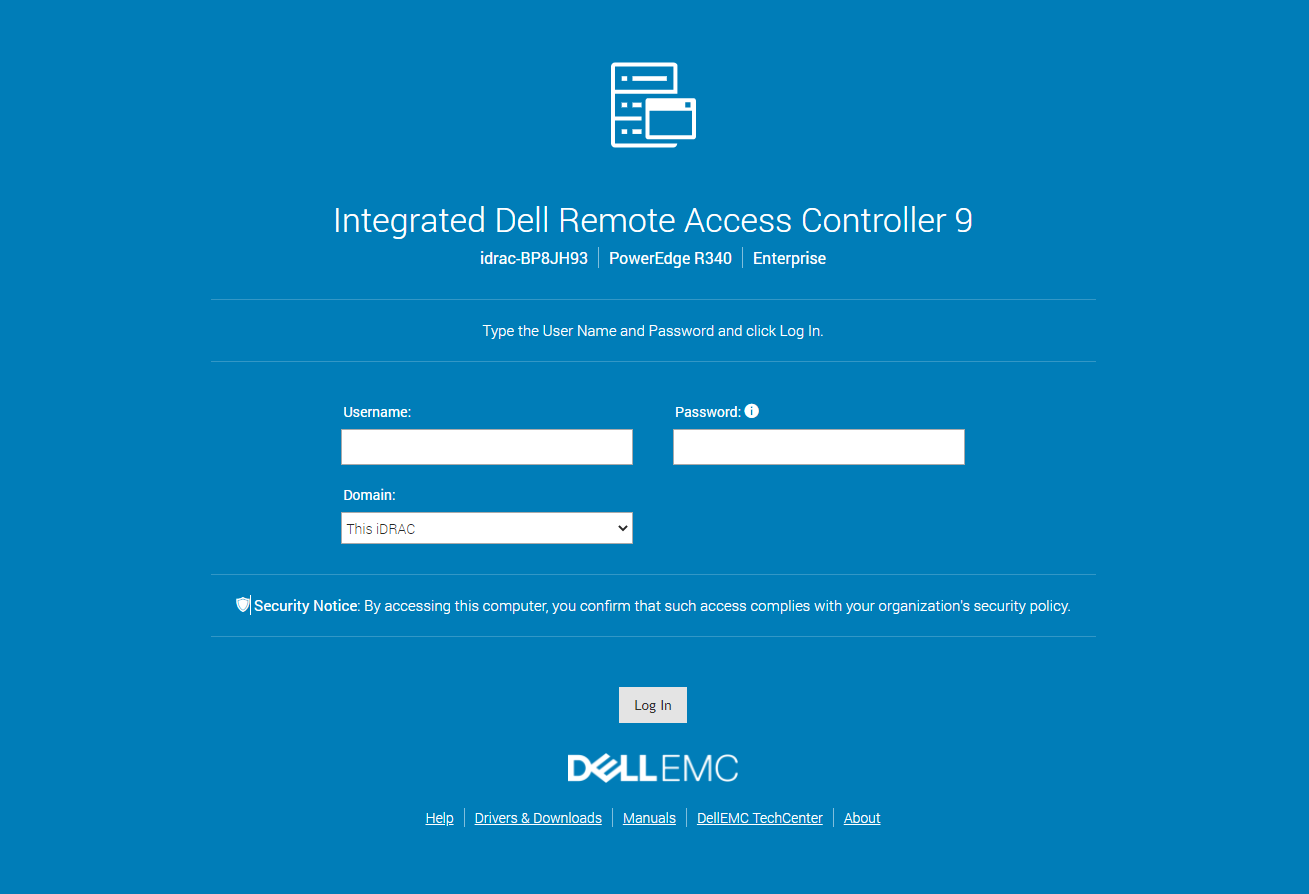

IDRAC 접속 로그인 화면



고급 버튼을 눌러 설정한 ip 주소로 로그인을 하면 그림과 같은 화면이 표시됩니다.

IDRAC 로그인 화면입니다. IDRAC은 초기 사용자명 및 패스워드가 정해져 있습니다.



초기 사용자명 : root     /     패스워드 : calvin



IDRAC을 통해 사용자명 및 패스워드를 변경 하실 수 있습니다.



IDRAC을 통해 DELL 서버의 System 상태 및 정보 , log , Storage , 원격 등 확인할 수 있는 유용한 기능입니다.
