시스코 스마트 라이센스 업그레이드 방법 ( SLR )

1. 스마트라이센스 등장

과거 시스코 장비는 C9K 이전( C3500 , C2900 )의 스위치 및 백본스위치 장비는

PAK 파일을 통한 라이센스 파일을 FTP전송이나 USB를 연결하여 PAK 파일을 전송하여 자체에서 설치진행하는

방법이였으나, Cisco 사의 C9200 or C9300 모델이 등장함으로써 라이센스 관리 방법이 바뀌게 되었습니다.

오픈된 공인망의 장비를 cisco 포탈을 통해 전송받는 방법과 폐쇄망에서 수동으로 업그레이드 하는 방법이 있습니다.

현재 많은 대한민국의 많은 구축된 장소에서는 방화벽과 같은 보안장비가 구축된 장소가 존재하므로 SLR 방식을

많이 사용하고있습니다.



2. 스마트라이센스 업그레이드 조건

(1) C9K ( ex : C9200 , C9300 , C9500 ) 급 장비

(2) 과거 카탈리스트 장비 C3500 , C3600 , C3700 스마트라이센스 업그레이드가 가능합니다.

(3) 16.0 버전 이상의 IOS 가 필수적으로 설치되어야 합니다.



3. 스마트라이센스 업그레이드 방법 ( SLR )

1) SLR 활성화

   enable / enable 모드진입

   conf t / 설정모드 진입

   license smart reservation / 스마트라이센스 활성화



2) 라이센스 어드벤티지 활성화

   enable / enable 모드진입

   conf t  / 설정모드 진입

   license boot level network-advantage / 라이센스 부팅 레벨을 어드벤티지로 변경

   write / 저장



3) 라이센스 코드 확인

   enable  / enable 모드진입

   lincense smart reservation request local  / 스마트라이센스 발급키대상 확인

Device# license smart reservation request local
Enter this request code in the Cisco Smart Software Manager portal:
CP-ZC9300-24U:FCW2125L046-AK9A6sMTr-47



4) Cisco SSM 라이센스 발급진행

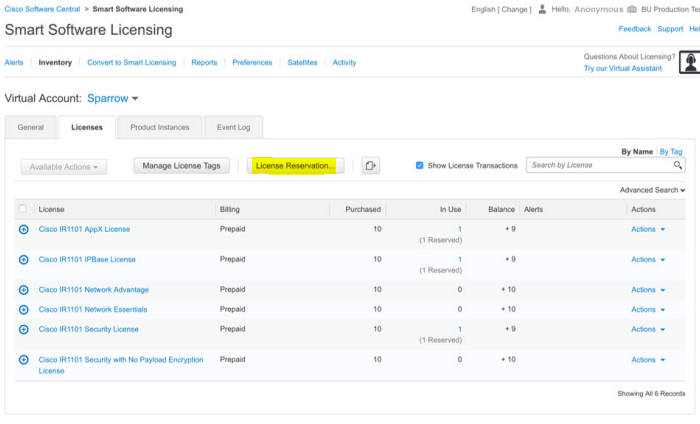

  ※ https://software.cisco.com 접속 및 로그인 이후 라이센스 구매여부 확인

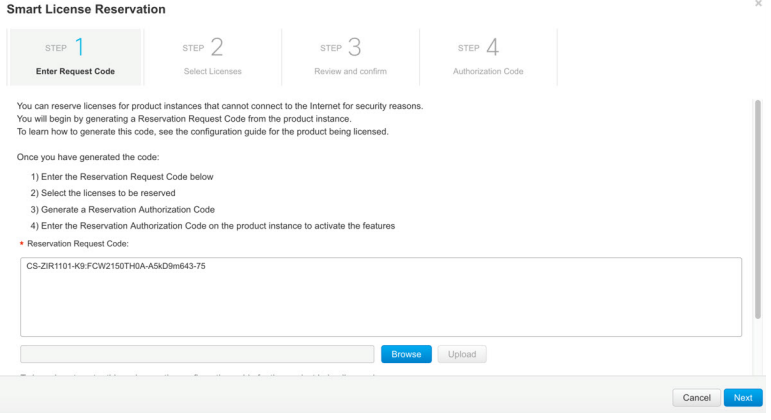

     1) license Reservation 을 선택



     2) 대상장비에서 라이센스코드를 입력이후 next 선택

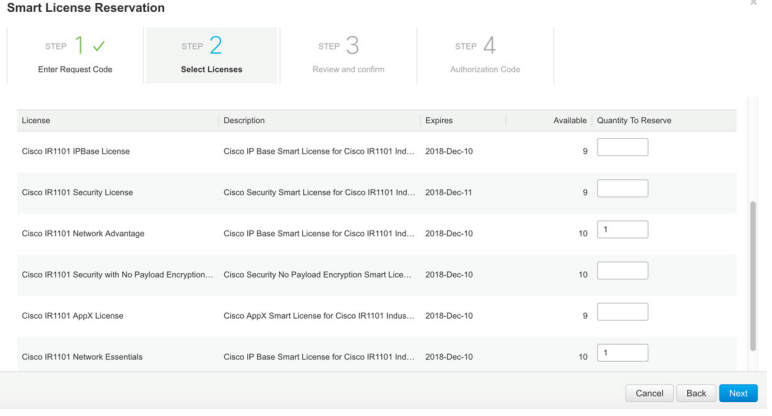

   3) 라이센스 업그레이드 대상의 레벨 카운트 수량을 '1' 로 변경 이후 next 선택

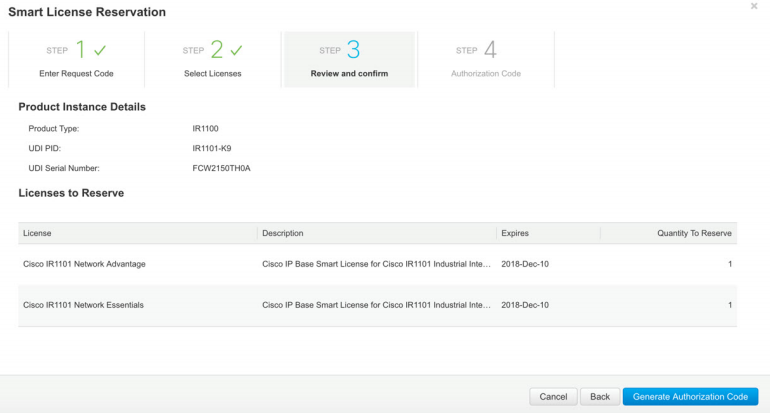

   4) 대상확인 이후 Generate Authorization Code 선택



    5) Download as File 선택하여 해당 라이센스 파일 다운받기 이후 Close 선택

     6) 다운받은 파일을 tftp 전송하기

         enable  /  enable 모드진입

         copty tftp: flash:AuthCode.txt  /   tftp를 통해 라이센스 파일 전송

         license smart reservation install file flash:AuthCode.txt   /   라이센스 파일 설치진행





     7) 라이센스 상태 확인

        ena   /  enable 모드진입

        license boot level network-advatege addon dna-advatege   /   라이센스 부트 레벨 어드벤티지 설정

        show license reservation  /  라이센스 상태 확인
