VMware 에서 Alteon L4 설치



지난번에는 VMware에서 alteon os 설치에 관해 알아봤습니다.



이번 포스팅에서는 alteon os에서 간단한 slb 셋팅 및 설정에 대해 알아보겠습니다.



서버는 http서비스만 가능한 사용하시기 편한 os로 선택하시면 됩니다.

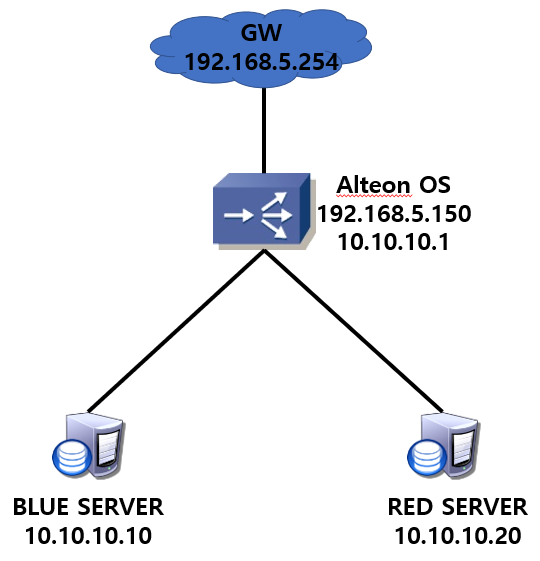

1.구성도



스위치의 상 하단을 나누어 놓은 구성입니다.

alteon os         상단ip:192.168.5.150 , 하단ip:10.10.10.1 , 서비스vip 192.168.5.160

blue server       ip:10.10.10.10 ,  http 서비스 이용(Apache)  centos8

red server        ip:10.10.10.20 ,  http 서비스 이용(Apache)  centos8



alteon os 에서 192.168.5.160 에 80번 포트에 대한 요청이 오면 하단 서버들에게 부하분산을

진행하는 방식으로 설정을 진행합니다.



2. VMware 설정

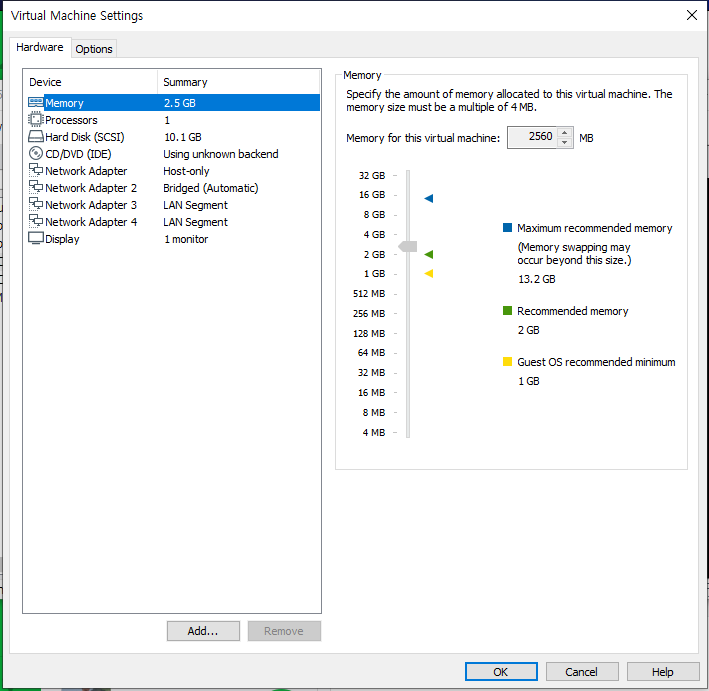

Alteon os 셋팅

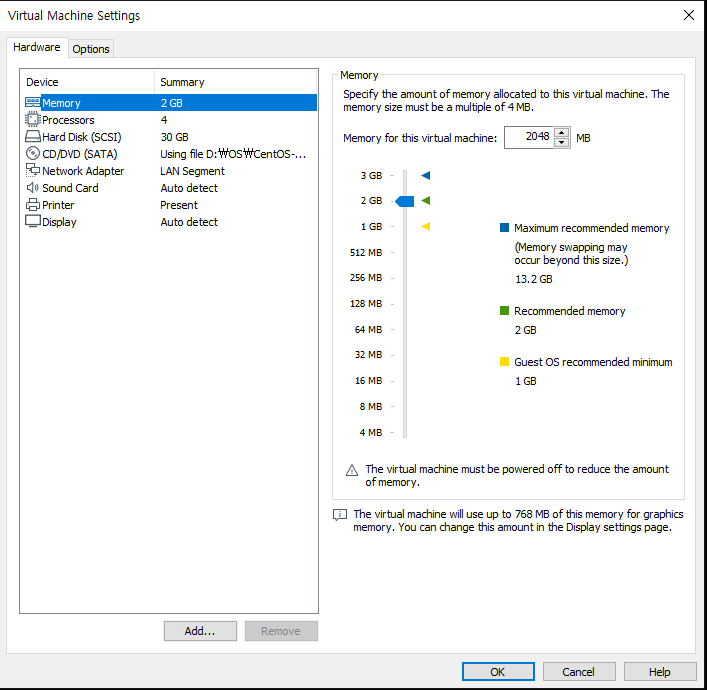

웹서버 설정

alteon os는 uplink에 해당되는 네트워크 어뎁터를 bridgde 설정 , 서버에 연결된 네트워크 어뎁터는 LAN Segment 로 설정합니다. 1번 서버와 연결할 어뎁터를 LAN Segment 1로 설정하시고 2번서버와 연결된 어뎁터는 LAN Segment 2 로 설정하시면 됩니다.



웹서버에서도 LAN Segment 설정을 번호에 맞게 설정하시면 됩니다.



3.Alteon OS 설정



vlan 설정

cfg

l2

vlan 1

add 1

/

vlan 2

add 2

add 3

cd



ip설정(vlan1)

cfg

ip

if 1

addr 192.168.5.150

mask 255.255.255.0

broad 192.168.5.255

vlan 1

en

cd



ip설정(vlan2)

cfg

ip

if 2

addr 10.10.10.1

mask 255.255.255.0

broad 10.10.10.255

vlan 2

en

cd



게이트웨이 설정

cfg

ip

gw 1

addr 192.168.5.254

en



real 서버 등록

cfg

slb

real 1

addport 80

rip 10.10.10.10

en

..

real 2

addport 80

rip 10.10.10.20

en

..



그룹 등록

group 1

add 1

add 2

health

tcp                ##기본값은 TCP로 설정되어 있습니다.

metric

roundrobin      ##기본값은 leastconns 입니다.

..



서비스 vip등록

virt 1

vip 192.168.5.160

service 80

group 1

on

apply/save

cd



4.접속 확인

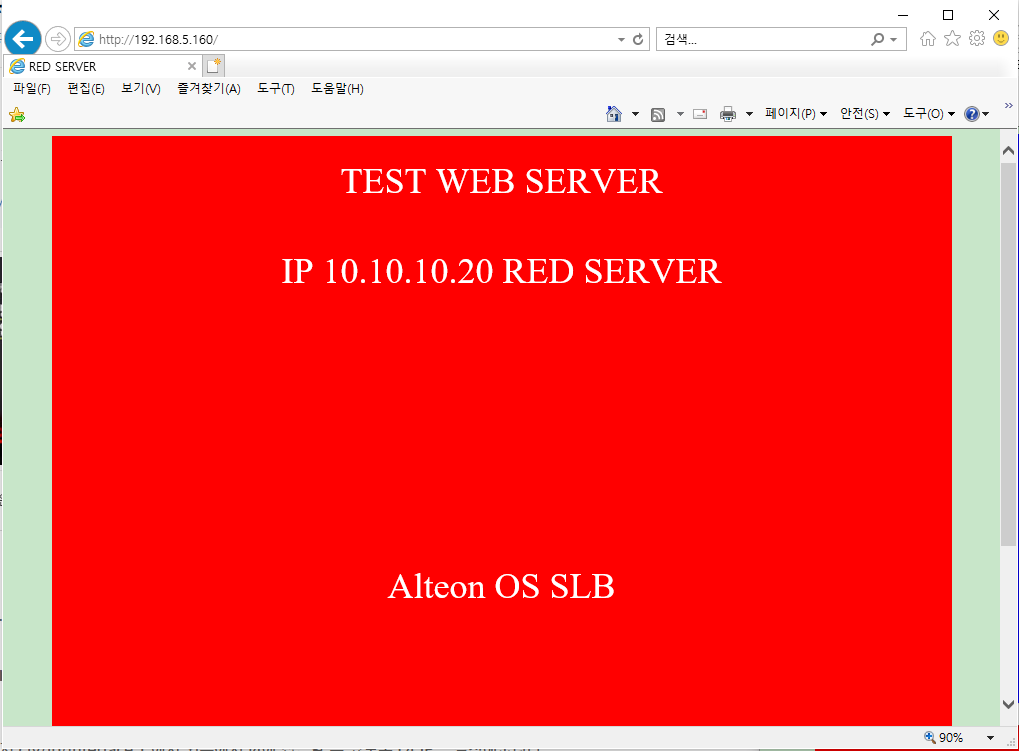

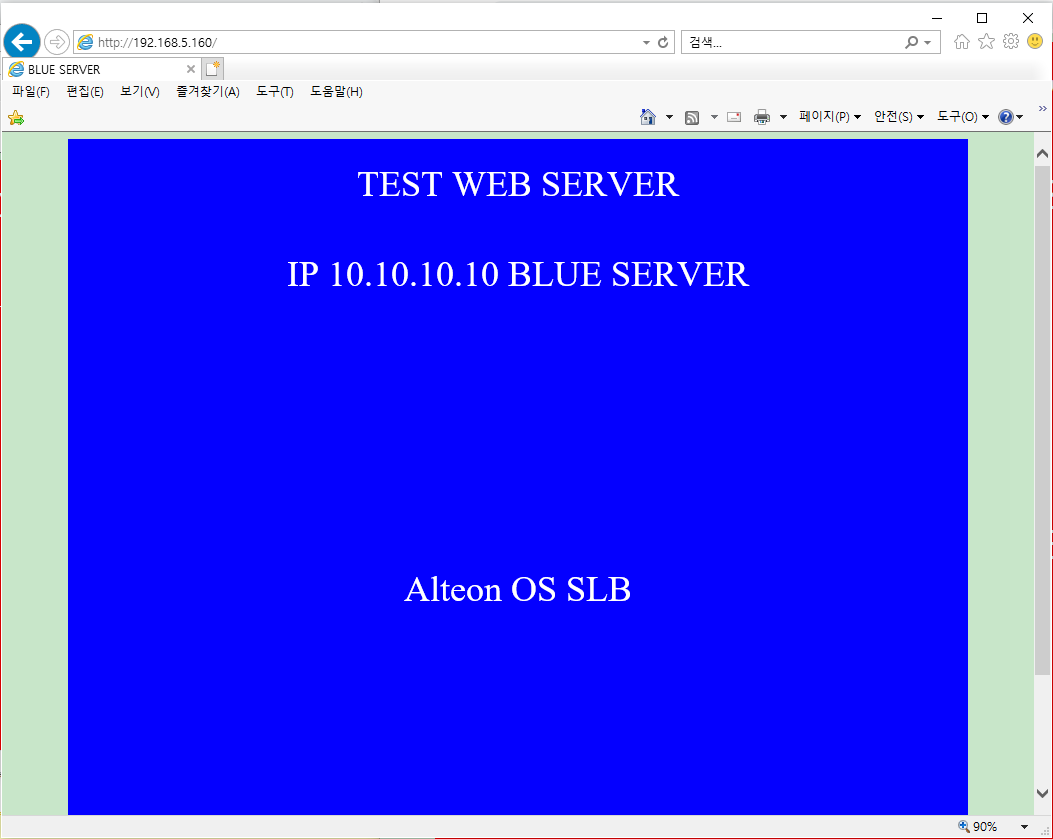

VIP로 HTTP 접속 시 두 페이지가 번갈아 가며 접속됩니다.



서비스 확인 명령어

info/slb/group/1

Enter real server group id: 1
Real Server Group 1:
  metric roundrobin
  health tcp (TCP), content
  Operation: enabled
  Virtual Server: 1, IP4 192.168.5.160
     Virtual Services:
       http: vport http
         Real Servers:
         1: 10.10.10.10, 00:0c:29:c9:47:97, vlan 2, port 2, health port 80(runtime TCP), 3 ms, UP
         2: 10.10.10.20, 00:0c:29:b8:92:a5, vlan 2, port 3, health port 80(runtime TCP), 1 ms, UP



본 포스팅에서는 Alteon OS 에서 SLB셋팅 및 테스트 까지 알아봤습니다.
