Axgate 방화벽 초기 설정

####초기 설정

1. 라이선스

  - Axgate 방화벽은 기본 라이선스가 주입 된 상태로 출고 됨

  - 라이선스 입력 불필요



2. 콘솔 접속

  - 전송 속도 : 모델별로 전속 속도 다름 > 57600 또는 9600



3. 권한 모드로 변경 : regain privilege

4. 설정 모드 진입 : conf t

5. 장비 접속 사용자 계정 설정 :

username axroot privilege 15 password 1q2w3e!!

6. 접속 포트 설정

line vty

login server priority local

ssh port 2222

http secure-port 4443

7. 관리용 인터페이스 설정

interface eth0

ip address 10.0.0.254/24

no sh



####네트워크 설정

1. Zone 설정

  - 네트워크 -> Security Zone

  - Zone 생성(ex SSL VPN)

2. 인터페이스 설정

  - 네트워크 > 인터페이스 > Ethernet -> 수정

  - 활성화(Default 값 : 비활성화)

  - Security Zone 할당

  - IP 할당

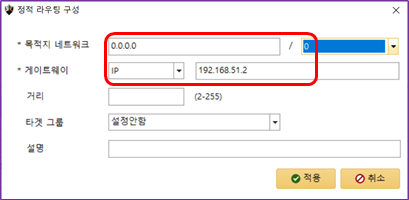

3. 라우팅 설정

  - 네트워크 -> Ipv4 정적 라우팅

  - 목적지 라우팅, 디폴트 라우팅 설정



####Source NAT 설정

1. 구성도 개요

  - PC -> L3 ping 시도 시 방화벽에서 PC의 IP를 10.0.51.104로 NAT

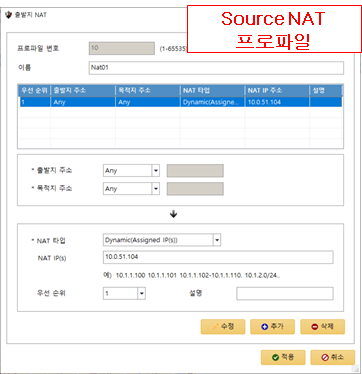

2. 정책 -> NAT 프로파일 -> Source NAT 프로파일

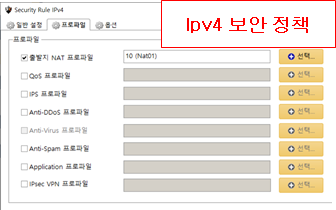

3. 정책 -> IPv4 보안 정책 -> 프로파일 -> 출발지 NAT 프로파일 선택

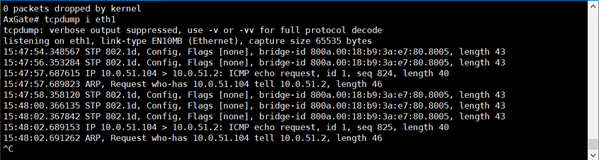

4. 테스트

  - 결과 : 통신 실패

  - 분석

    -> 방화벽에서 Request 에 대한 reply 를 주지 않음

    -> 10.0.51.104는 방화벽의 IP에 할당 된 주소가 아니라서 arp 응답을 주지 않음

5. 추가 조치

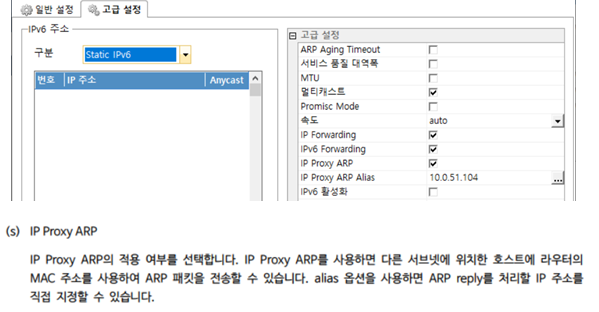

  - IP Proxy ARP 활성화

  - 네트워크 -> Ethernet -> 외부 인터페이스 수정 -> 고급 설정

  - IP Proxy ARP 체크

  - IP Proxy ARP Alias : 10.0.51.104
