광케이블 및 GBIC 포설 유의사항

장비 - 장비간 광케이블 연결

장비와 장비가 광케이블로 연결되기 위해선 일반적으로 장비 - GBIC - 광케이블 - GBIC - 장비 연결 됩니다. 지빅과 광케이블은 연결되는 모양과 모드의 종류가 있고 정상적인 통신을 위해서는 이런 모드/타입이 맞아야 합니다. 이에대해 자주 보이는 부분만 정리하여 간락하게 기술 합니다.

광케이블 - GBIC 연결 부분 타입

1. LC 타입
   • 가장 일반적인 타입

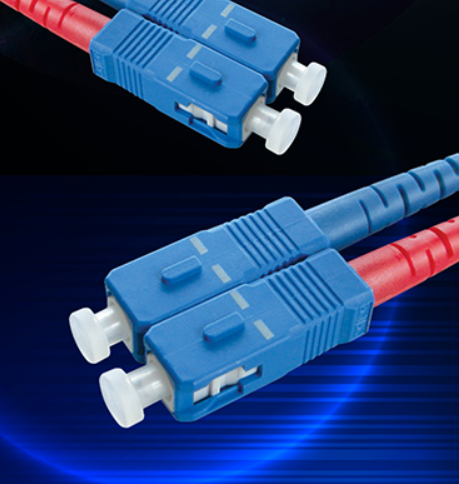

2. SC 타입




케이블 및 GBIC 모드

1. 멀티 모드
   1. 전송거리 짧음
   2. GBIC - 파장 850nm : 멀티



2. 싱글 모드
   1. 전송거리 김
   2. GBIC - 파장 1300~1500nm : 싱글



      3. 케이블 색에 따른 모드
          1. 주황 : 1G 멀티
          2. 노랑 : 1G, 10G 싱글
          3. 파랑 : 10G 멀티



속도

1. 1G / 10G 로 나눠 짐

정리

광케이블과 GBIC은 크게 속도(1G/10G), 모드(멀티/싱글), 타입(LC/SC) 으로 나뉘며 이중 속도는 1G, 10G를 모두 지원하는 경우도 있지만 모드와 타입은 동시 지원하지 않습니다.

1. 연결 예시01
   1. B/B : 10G포트, SC-멀티 GBIC
   2. FW : 10G포트, LC-멀티 GBIC
   3. 일경우, 케이블을 SC - LC (멀티) 준비한다면 연결 할 수 있습니다.
2. 연결 예시02
   1. B/B : 1G, LC-멀티 GBIC
   2. F/W : 안랩 10G Bypass LC GBIC NIC
   3. 일경우, 속도가 맞지 않아 연결 할 수 없음(통신 불가)
   4. 안랩방화벽의 경우 Bypass NIC는 GBIC이 박혀있는 상태로 출고되기에 다른 GBIC과 호환 불가능
