Cisco N5K (vPC) 설정 간단 가이드

Nexus 장비는 vPC(virtual port channel)과 같은 non-loop 기술을 도입하여,

해당 라이센스가 포함이 되면 vPC를 사용할수 있습니다.



물리적 두 장비를 하나의 논리적 장비로 인식하여

단순한 port-channel과 같은 링크 이중화 역할을 제공합니다.

하드웨어 장애 및 회선 장애 시 빠른 대처를 보여주며, 많은 사이트에서 사용중인 구성입니다.



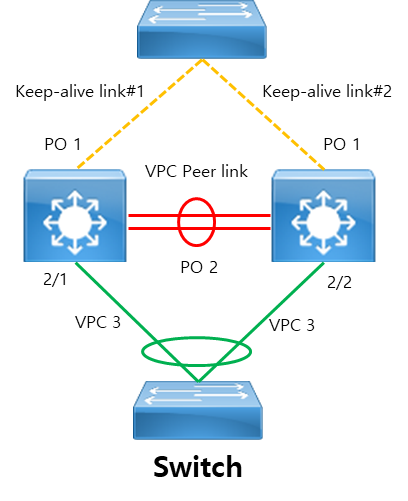

1. vPC 구성설명

 (1) 서로 연결된 Peer link 간 헬스체크를 진행하며, loop 발생을 피합니다.

 (2) Peer link 간 정보를 교환하며, 두 인터링크는 trunk로 구성을 권장합니다.

 (3) 10G 인터페이스 포트 이상 지원되는 포트를 기준으로 구성해야하며, 같은 인터페이스 설정을 권장합니다.

 (4) Peer keepalive link 는 별도의 VRF를 사용, Peer 간 L3 인터페이스로 구성을 권고합니다.

 (5) 구성 순서는 Peer-keepalive를 선행한 이후 Peer link를 뒤에 구성한다.



2. vPC 설정예제

vPC 설정예제

N5K#1

feature vpc  / vPC 기능 활성화

vrf context vPC_Keepalive / vrf 생성하기

interface range eth 1/1 - 2 / port-channel 1 생성하기
channel-group 1

interface port-channel 1 / port-channel 1에 vrf 맴버 등록 하기
vrf member vPC_Keepalive
ip address 1.1.1.1/30

vpc domain 1 / vPC 도메인에 vrf 정보등록
peer-keepalive destination 1.1.1.2 source 1.1.1.1 vrf vPC_Keepalive

interface range eth 1/3 - 4 / Port-channel 2 생성 하기
switchport
switchport mode trunk
channel-group 2

interface port-channel 2
vpc peer-link / Peer-link 선언

interface eth 2/1 / Port-channel 3 생성 하기
channel-group 3 mode active

interface port-channel 3
vpc 3 / vPC 맴버 3 등록하기



N5K#2

feature vpc  / vPC 기능 활성화

vrf context vPC_Keepalive / vrf 생성하기

interface range eth 1/1 - 2 / port-channel 1 생성하기
channel-group 1

interface port-channel 1 / port-channel 1에 vrf 맴버 등록 하기
vrf member vPC_Keepalive
ip address 1.1.1.2/30

vpc domain 1 / vPC 도메인에 vrf 정보등록
peer-keepalive destination 1.1.1.1 source 1.1.1.2 vrf vPC_Keepalive

interface range eth 1/3 - 4 / Port-channel 2 생성 하기
switchport
switchport mode trunk
channel-group 2

interface port-channel 2
vpc peer-link / Peer-link 선언

interface eth 2/2 / Port-channel 3 생성 하기
channel-group 3 mode active

interface port-channel 3
vpc 3 / vPC 맴버 3 등록하기





감사합니다.
