랜 케이블에 대하여.

< 랜케이블의 카테고리 종류 >



랜케이블은 카테고리 종류에 따라 대역폭과 최고속도가 달라집니다. 물론 주변 환경과 제품의 품질에 따라 지원하는

거리나 속도가 달라질 수도 있지만 보통 규격상 100m 내외에서는 아래 표에 나와있는 속도를 지원합니다.

일반적으로 Cat 5, Cat 5e 를 많이 사용하며 필요에 따라 Cat 6를 사용하기도 하며 케이블 박스나 케이블 옆면을 보면

카테고리 종류를 확인 가능 합니다.

( 케이블만 바꾼다고 속도가 달라지는 것은 아니기 때문에 네트워크 공급 장비의 지원 속도도 확인 필요 ! )



카테고리	타입	대역폭	최고속도 (100m)	규격
Cat 3	UTP	16 MHz	4 Mbps	10 BASE-T
Cat 4	UTP	20 MHz	16 Mbps	20 BASE-T
Cat 5	UTP	100 MHz	100 Mbps	100 BASE-T,ATM
Cat 5e	UTP	100 MHz	1 Gbps	1 GBASE-T
Cat 6	UTP	250 MHz	1 Gbps	1 GBASE-T
Cat 7	UTP	900 MHz	10 Gbps	10 GBASE-T



<랜케이블 차폐 종류>

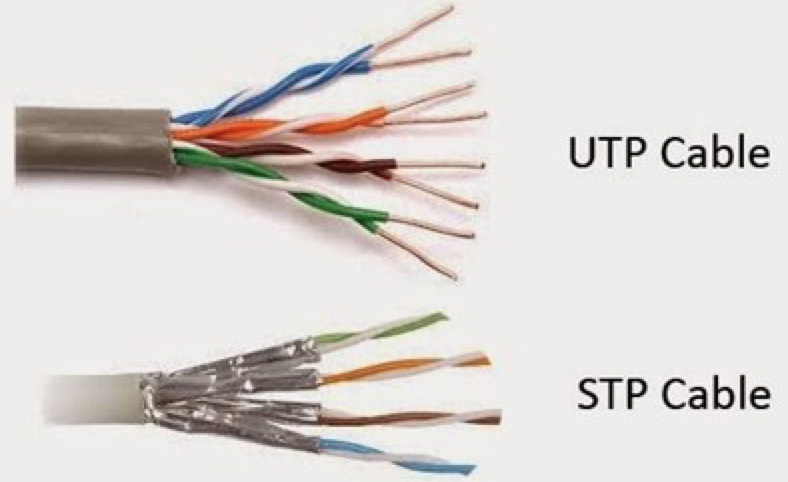

외부의 전자기파 간섭으로 보호하기 위해 케이블에 실드가 되어있는 경우가 있으며 쉴드 여부에 따라

UTP ( Unshielded Twisted Pair )와 STP ( Shielded Twisted Pair )로 구분됩니다.



UTP는 값이 저렴하고 신뢰성을 높이 요구하지 않는 일반적인 환경에 많이 사용되며

STP는 비싼 대신 주변에 신호 간섭이 많거나, 안정적인 고속 데이터 통신이 필요한 곳에 사용됩니다.





<랜케이블의 커넥터 구성>

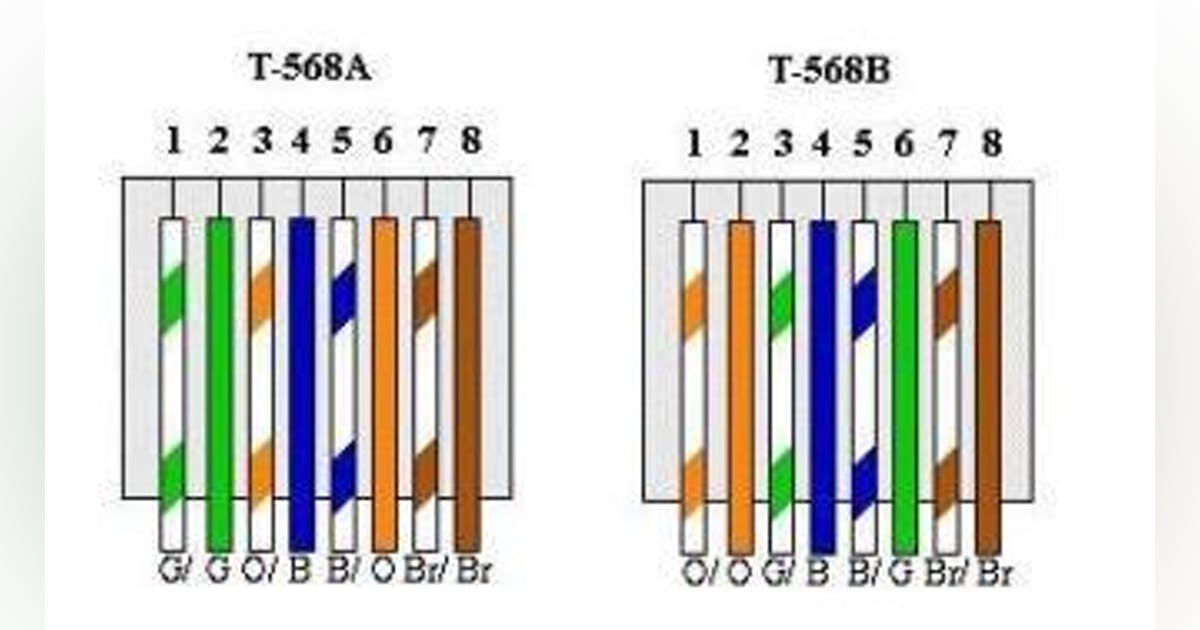

랜 커넥터는 RJ45 T-568A와 T-568B 유형으로 구분됩니다.

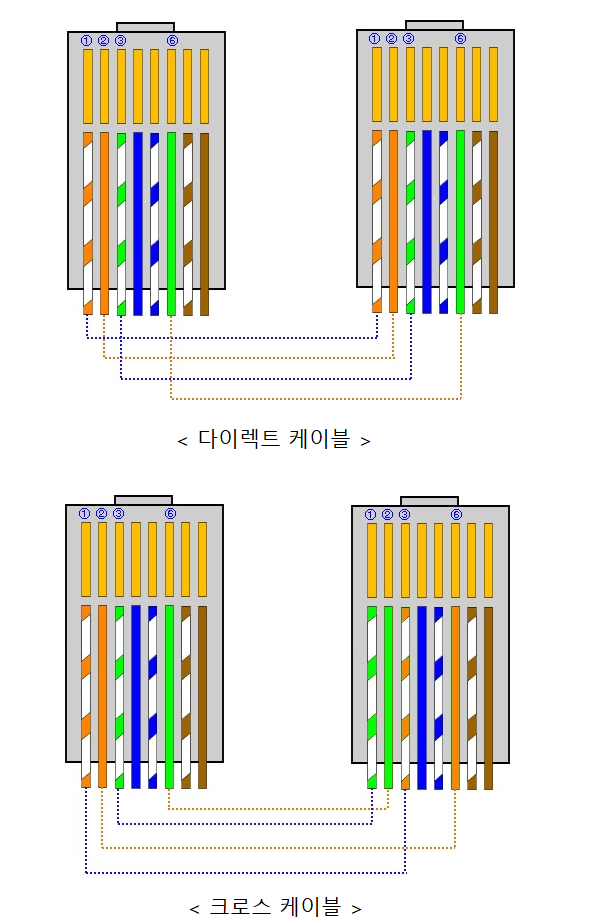

T-568A, T-568B를 케이블 양 끝단에 어떻게 배열하냐에 따라 다이렉트 케이블과 크로스 케이블로 케이블로 구분할 수 있는데 , 양 끝단에 동일한 유형으로 배열하면 다이렉트 케이블, T-568A와 T-568B로 배열하면 크로스 케이블이 된다.

일반적으로는 다이렉트 케이블을 많이 사용하며 크로스 케이블이 필요한 때는 허브와 허브, PC와 PC처럼 같은 장비끼리 연결될 때 사용됩니다. 하지만 최근 장비들의 경우 유형에 상관없이 인식하도록 하는 기능이 들어가 있기도 합니다.





일반적으로 사용되는 T-568B의 핀 구조는 아래와 같다.

핀	이름	설명	색상
1	TX+_D1	테이터 전송 +	- 주황색+흰색 줄무늬
2	TX-_D1	테이터 전송 -	- 주황색
3	RX+_D2	테이터 수신 +	- 녹색+흰색
4	BI+_D3	양방향 +	- 파란색
5	BI-_D3	양방향 -	- 파란색+흰색
6	RX-_D2	테이터 수신 -	-초록색
7	BI+_D4	양방향 +	-갈색+흰색
8	BI-_D4	양방향 -	-갈색



<랜케이블의 커넥터 구성 응용>



일반적으로는 1 케이블에 1 장비가 연결되지만 경우에 따라 1 케이블로 2대의 장비를 연결할 수 있습니다.

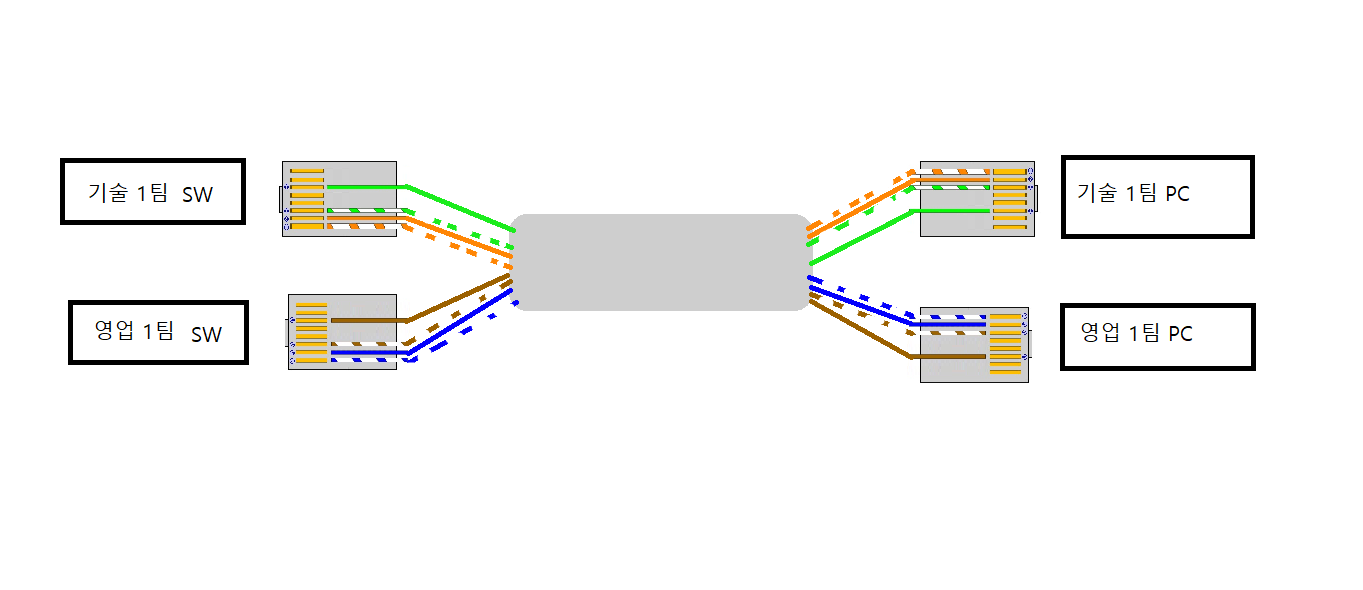

예를 들면 벽면에 랜 포트는 하나인데 각기 다른 부서의 사용자에게 물리적 망 분리를 위해 케이블을 포설할 경우 아래와 같이 케이블을 만들면 케이블 1개로 2대의 장비에 연결 할 수 있습니다.

제작하는 방법은 1,2,3,6번 핀에 같은 색의 케이블로 연결하면 됩니다.

다만 그렇게 사용할 경우 속도가 100M 급으로 저하되기 때문에 기가빗 이더넷은 사용할 수 없습니다.
