광 커넥터 타입 및 특성

1. 광 커넥터란

 광 커넥터는 광 섬유가 탈착 가능한 접속 부품으로서 광 섬유 코드와 통신기기 내에 사용된다.

페룰, 커넥터 본체, 캡, 광 케이블, 연결형 어뎁터로 구성되며 삽입손실이 작고 반사손실이 클 수록 사용에 대한 요구  조건을 만족한다.

  2. 광 커넥터 타입

 보통 광커넥터의 품명식별표를 보면 SC/PC, SC/APC, FC/PC, FC/APC 등으로 표기가 된 경우가 많을 것이다.

여기서 SC/PC라고 한다면 SC연결 형태 표시한 것이고 PC는  광의 접촉 경계면 형태를 말하는 것이다.



- 연결 형태에 따른 광 커넥터 구분

Type	Characteristic	Typical use

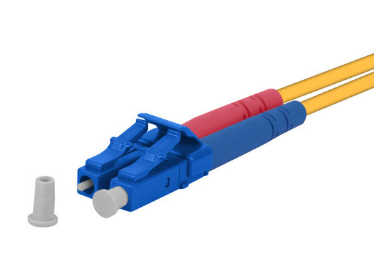

LC (Little Connector, Lucent Connector)	SFP와의 결합에 최적화 되어있는 커넥터로 현재 가장 많이 사용되는 타입	SFP&10G(SFP+,XFP), 40G QSFP+LR4,transceiver

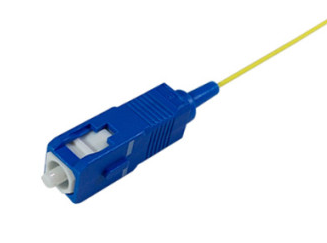

SC (Subscriber Connector, Square Connector)	Push-Pull 방식으로 접속하여 매우 간편하며 밤사감쇠량이 적고 PC(Pysical Contact) 연마하여 광섬유의 표면 손실을 줄여주는 특징 을 가짐	Datacom, Telecom, GPON, EPON, GEPON, GBIC
ST (Straight Tip)	커넥터가 돌아가지 않게 설계된 메탈 형태의 구조로 접속하면 쉽게 빠지지 않는다. LC, SC타입 이전까지 사용하던 커넥터	Multi mode

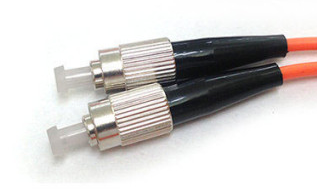

FC (Fiber transmission system Connector)	원형으로 나사를 돌려서 고정하는  캡 구조로 CATV설비 연결 등 진동이 발생되는 곳에 설치시 효과적	Datacom, Telecom, measurement
MTRJ (Mechanical transferable Registered Jack)	작은 RJ-45에서 사용되는 커넥터로 인터넷 네트워크에 사용	Duplex multimode connections



- 접촉 경계면 형태에 따른 광 커넥터 구분

Type	Characteristic
AG(Air Gap)	공기간 접촉
PC(Physical Contact)	커넥터의 종단 접촉면은 평평하나 곡면으로 가동된 것으로 단면각이 수직
APC(Angled Physical Contact)	빛의 반사 손실을 적게하기 위해 커넥터의 종단 접촉면이 약 8도 정도로 각이짐, 영상 등 고품질 용으로 부트 또는 하우징에 녹색으로 표시
