CISCO NEXUS 9500 샤시형 스위치의 모듈 구성

안녕하세요. 오늘은 CISCO사의 NEXUS 9500 샤시형 스위치 제품군들에 대해 알아보겠습니다.



1.NEXUS 9500 스위치란?

CISCO 사의 NEXUS 제품군은 데이테센터용으로 출시한 스위치 시리즈입니다. 데이터센터 용도에 맞게 높은 시스템 사양 및 많은 기능들이 포함되어 있습니다. NEXUS 9500스위치는 코어(백본) 스위치로 적합한 샤시형 스위치입니다.



2.NEXUS 9500 스위치 제품 종류

NEXUS 9500 스위치는 장착 가능한 라인 카드 숫자에 따라 NEXUS 9504,9508,9516으로 나뉩니다. 9504 는 4개의 라인카드를 장착할 수 있고, 9508은 8개의 라인카드, 9516은 16개의 라인카드를 장착할 수 있습니다.



3.NEXUS 9500 스위치의 모듈 구성

아래 장비 사진은 NEXUS 9508 장비 사진입니다.(시리얼이 부착된 부분들은 가려놨습니다.)

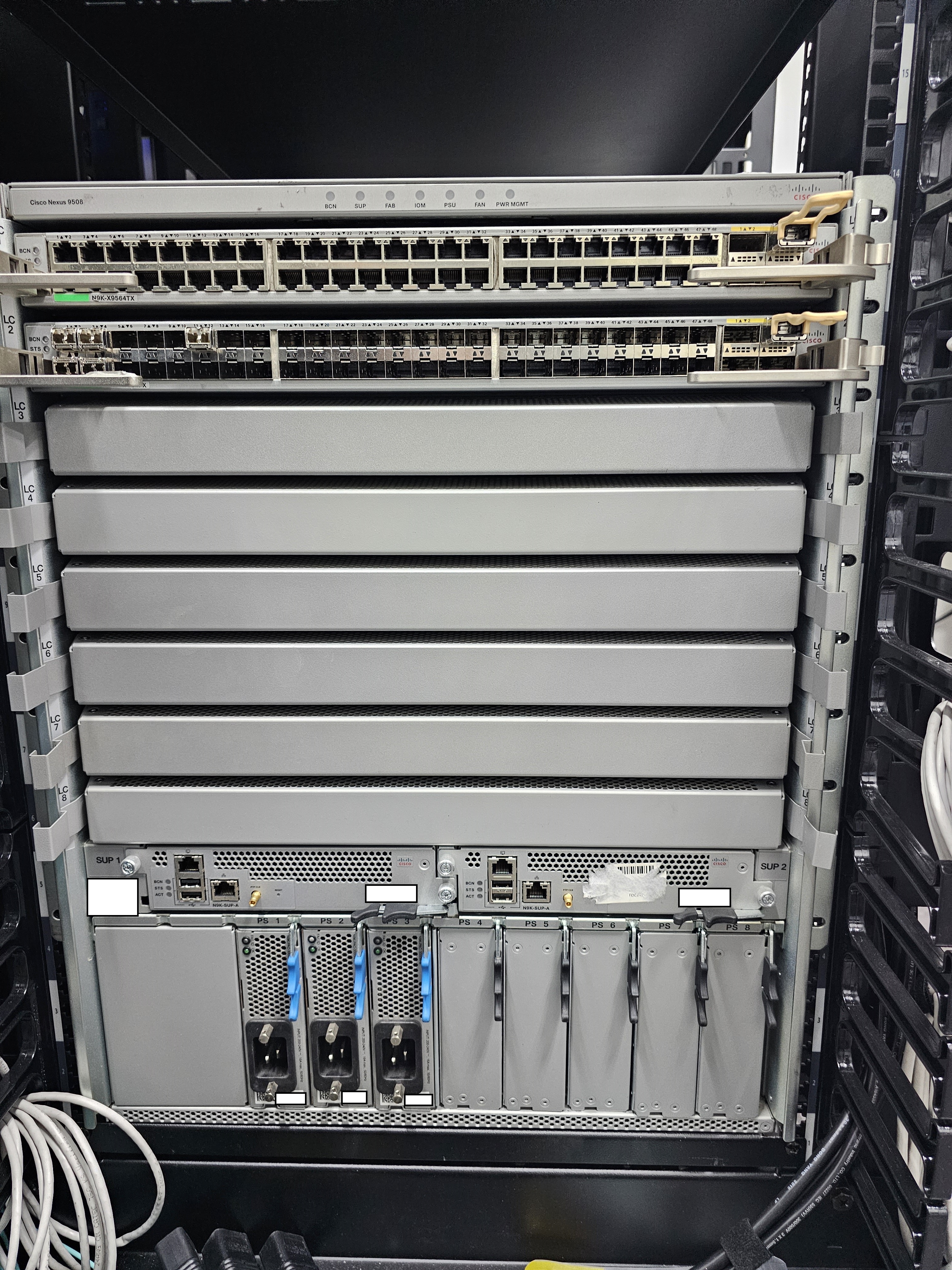

CISCO NEXUS 9508 정면





(1)슈퍼바이저 모듈

슈퍼바이저 모듈은 스위치의 설정,펌웨어,프로세스 등 모든 동작을 관리합니다. NEXUS 9500 스위치를 구성할 때 하나 이상의 슈퍼바이저가 있어야 합니다. 슈퍼바이저 모듈은 ACTIVE-STANDBY 형식으로 이중화가 가능하며 ACTIVE-STANDBY 간의 설정,펌웨어 동기화 및 핫스왑을 지원합니다.

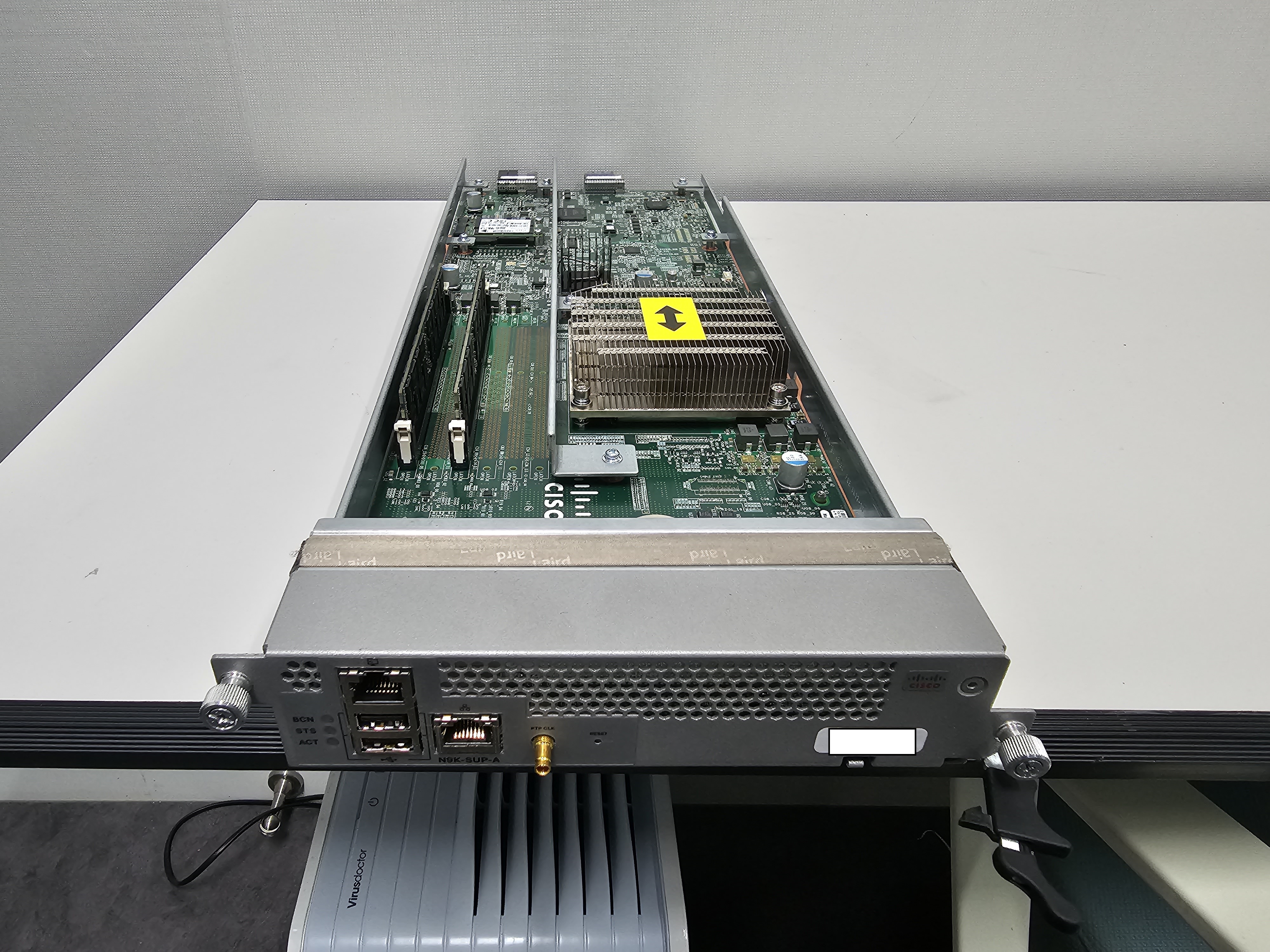

N9K-SUP-A(슈퍼바이저 모듈)



(2)라인 카드

라인카드는 스위치에 네트워크 포트 역할을 수행합니다. 사용자의 필요에 따라 다양한 사양의 라인카드를 장착하여 높은 포트 호환성과 많은 포트를 확보할 수 있습니다. NEXUS 9500 스위치의 라인카드는 패브릭모듈의 구성에 따라 장착 가능 여부가 달라집니다. 라인카드 또한 핫스왑을 지원합니다.

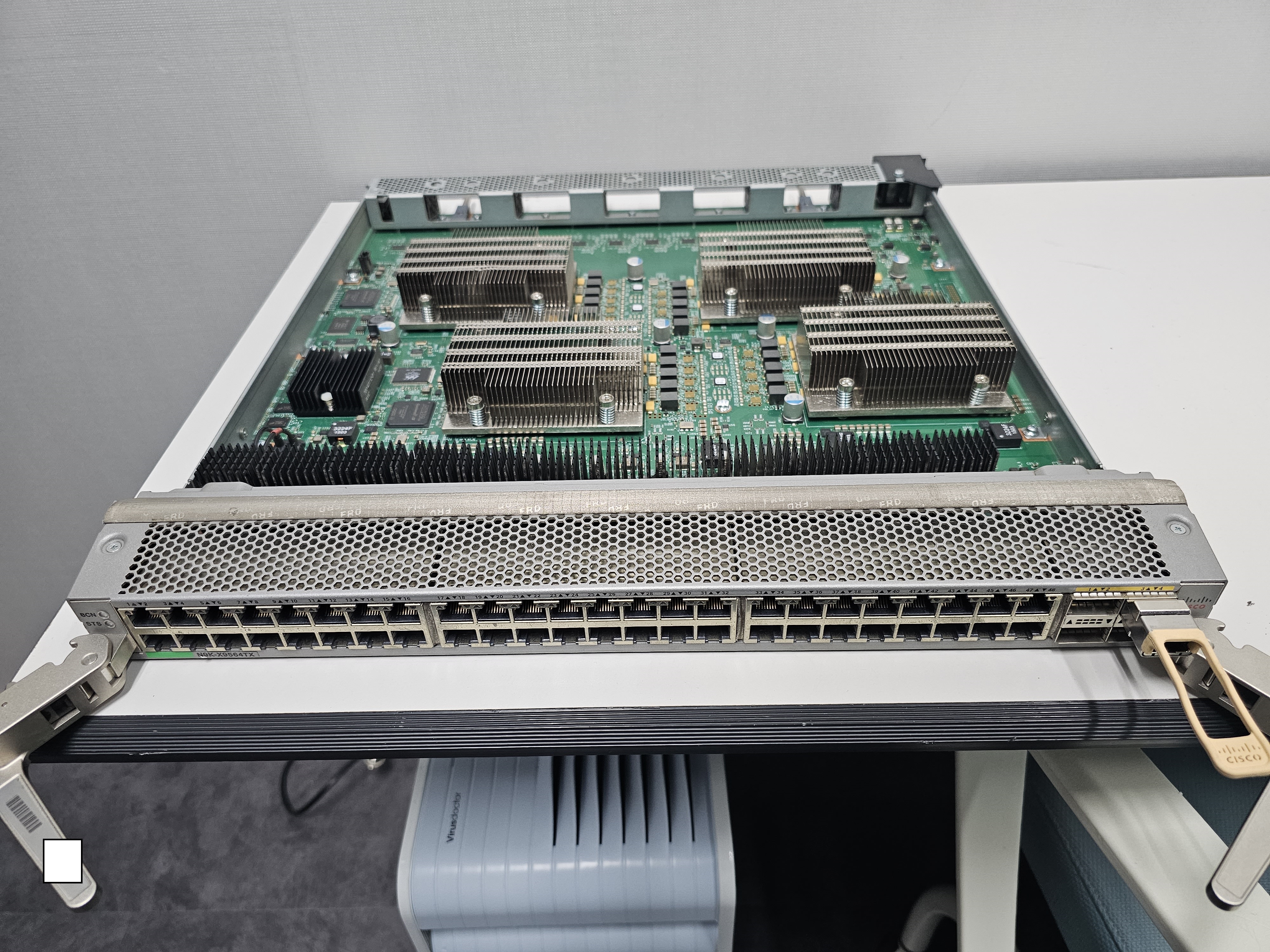

N9K-X9564TX (라인카드)



(3)패브릭모듈

패브릭모듈은 샤시의 후면에 장착됩니다.(FAN 모듈 탈거 후 장착,탈거가 가능합니다.) 해당 모듈은 라인카드들과 연결되어 스위치 안에서 최적의 상태로 대역폭을 분배합니다. 해당 모듈도 핫스왑을 지원하나 설계에 따라운영 중 탈거 시 하드웨어 장애 발생 시 서비스에 영향을 줄 수 있습니다. 해당 모듈은 최대 6개 까지 장착 가능합니다.(NEXUS9500 제품군 동일)

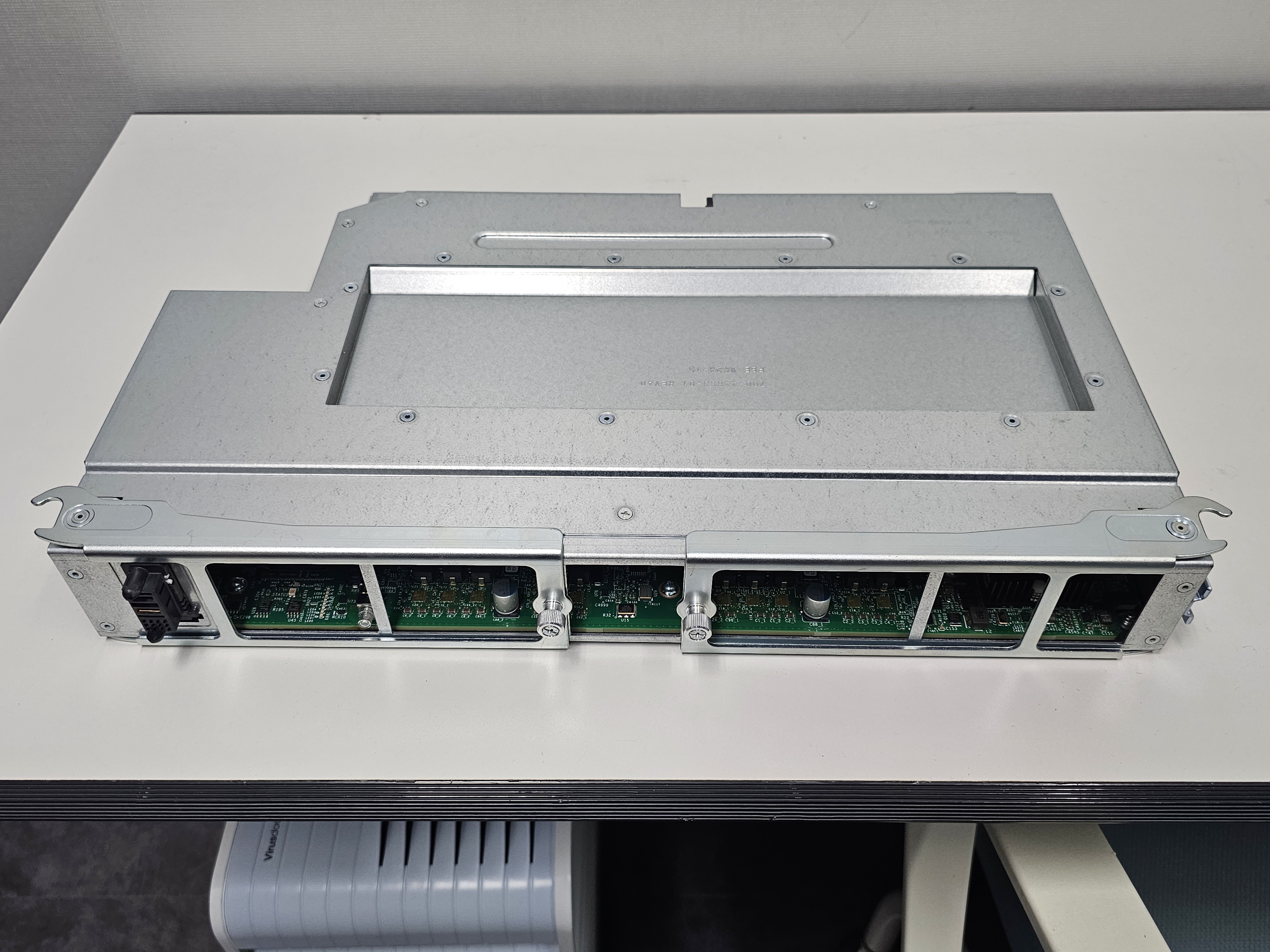

N9K-C9508-FM

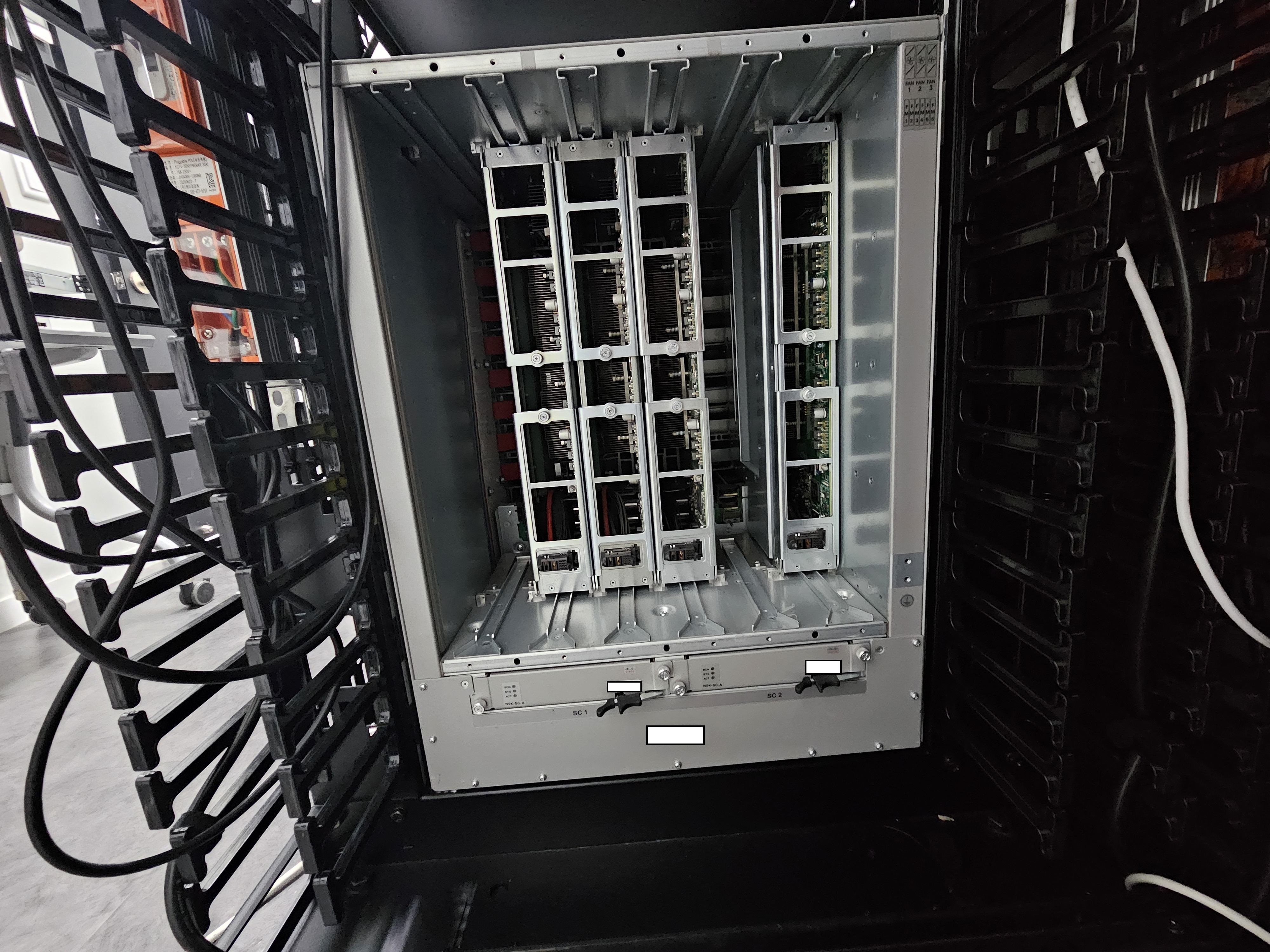

NEXUS 9508 후면(팬모듈 탈거)

(4)시스템 컨트롤러

시스템 컨트롤러는 전력 공급 장치와 팬 트레이를 관리합니다. 또한 슈퍼바이저,라인카드,패브릭모듈의 중앙 지점 역활을 합니다. 즉 모든 모듈들의 대한 관리를 시스템 컨트롤러에서 합니다. 시스템 컨트롤러는 모듈은 샤시 후방에 장착합니다. 해당 모듈은 ACTIVE-STANDBY 형식으로 이중화를 지원합니다.

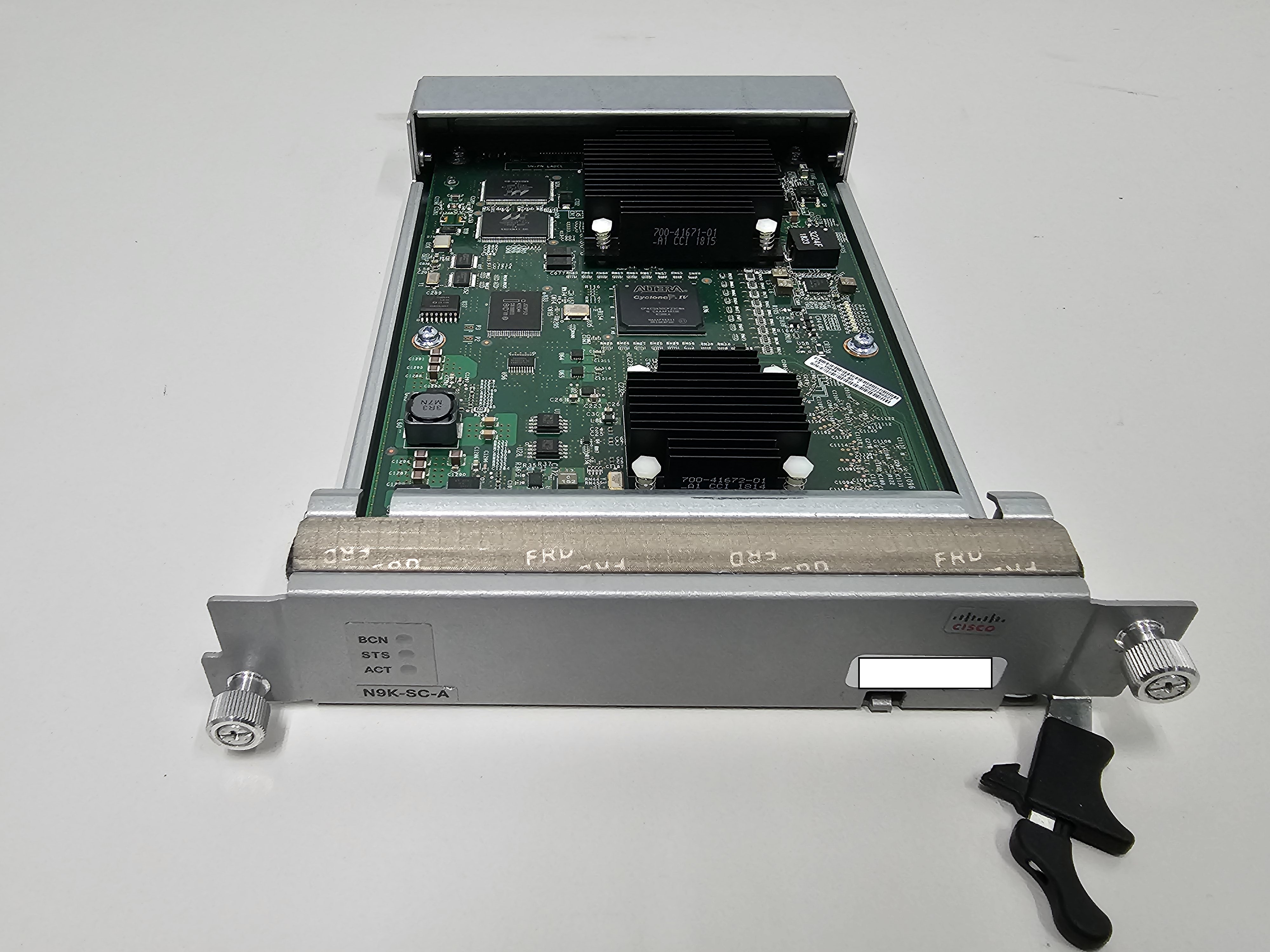

N9K-SC-A(시스템 컨트롤러)

(5)전력 공급 장치(파워 모듈)

전력 공급 장치는 파워에 해당되는 모듈로 샤시의 전력을 공급하는 역활을 합니다. 해당 모듈 또한 핫스왑을 지원합니다. 하지만 샤시 구성에 따라 파워모듈 제거 시 일부 모듈이 전원이 OFF 될 수 있습니다. 해당 모듈은 NEXUS 9504,9508,9516 각각 최대 4,8,10 식 장착이 가능합니다.

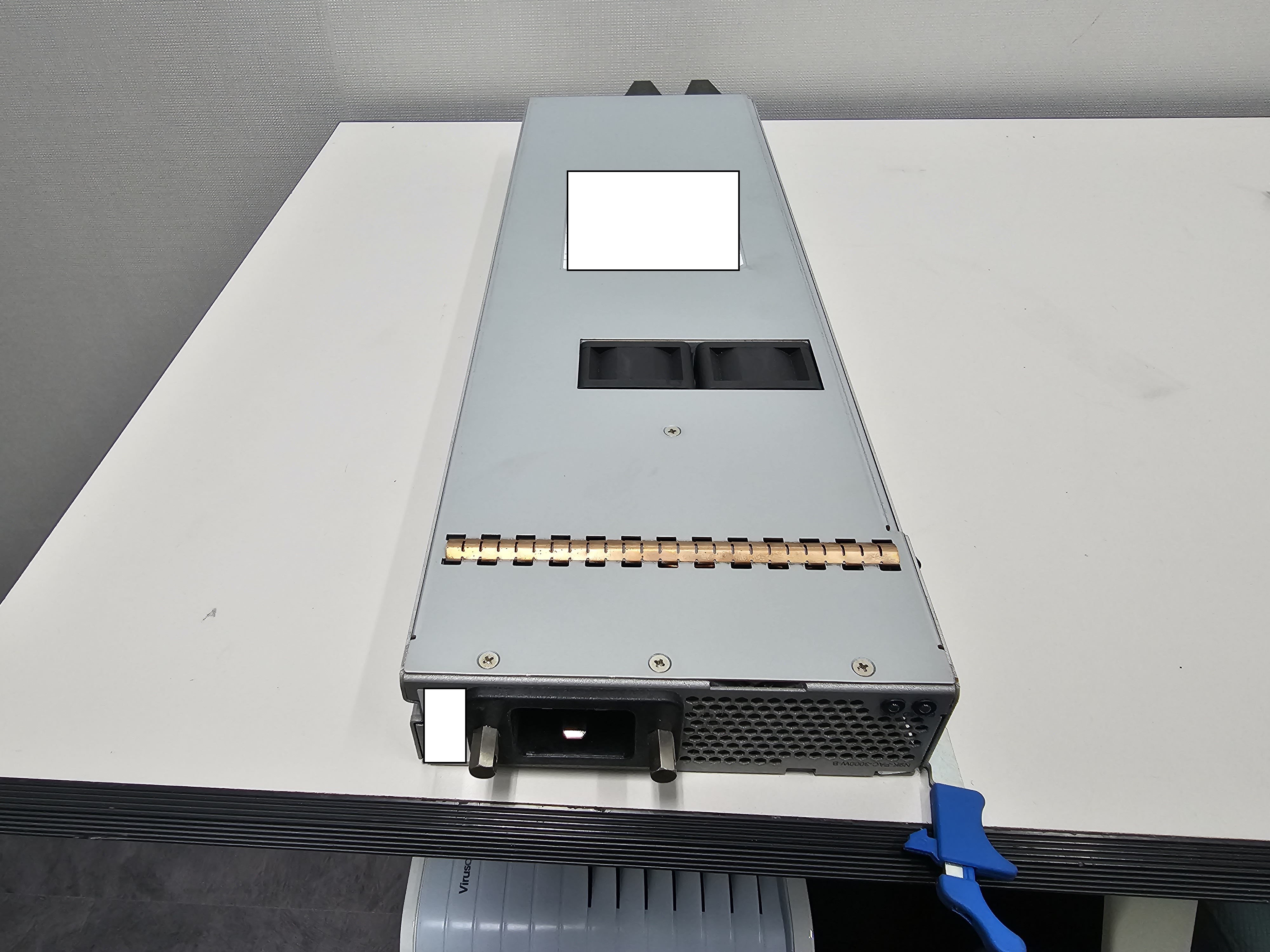

N9K-PAC-3000W-B (파워 모듈)

(6)팬 트레이(팬 모듈)

팬 트레이는 공기를 순환시켜 장비의 온도를 정적 온도로 맞춰줍니다. 해당 모듈도 핫스왑이 가능하며 모든 NEXUS 9500 제품군에 동일하게 3개씩 장착합니다. 해당 모듈은 3개의 모듈이 전부 장착되지 않으면 나머지 팬 트레이에서 팬 속도가 최대로 올라갑니다.

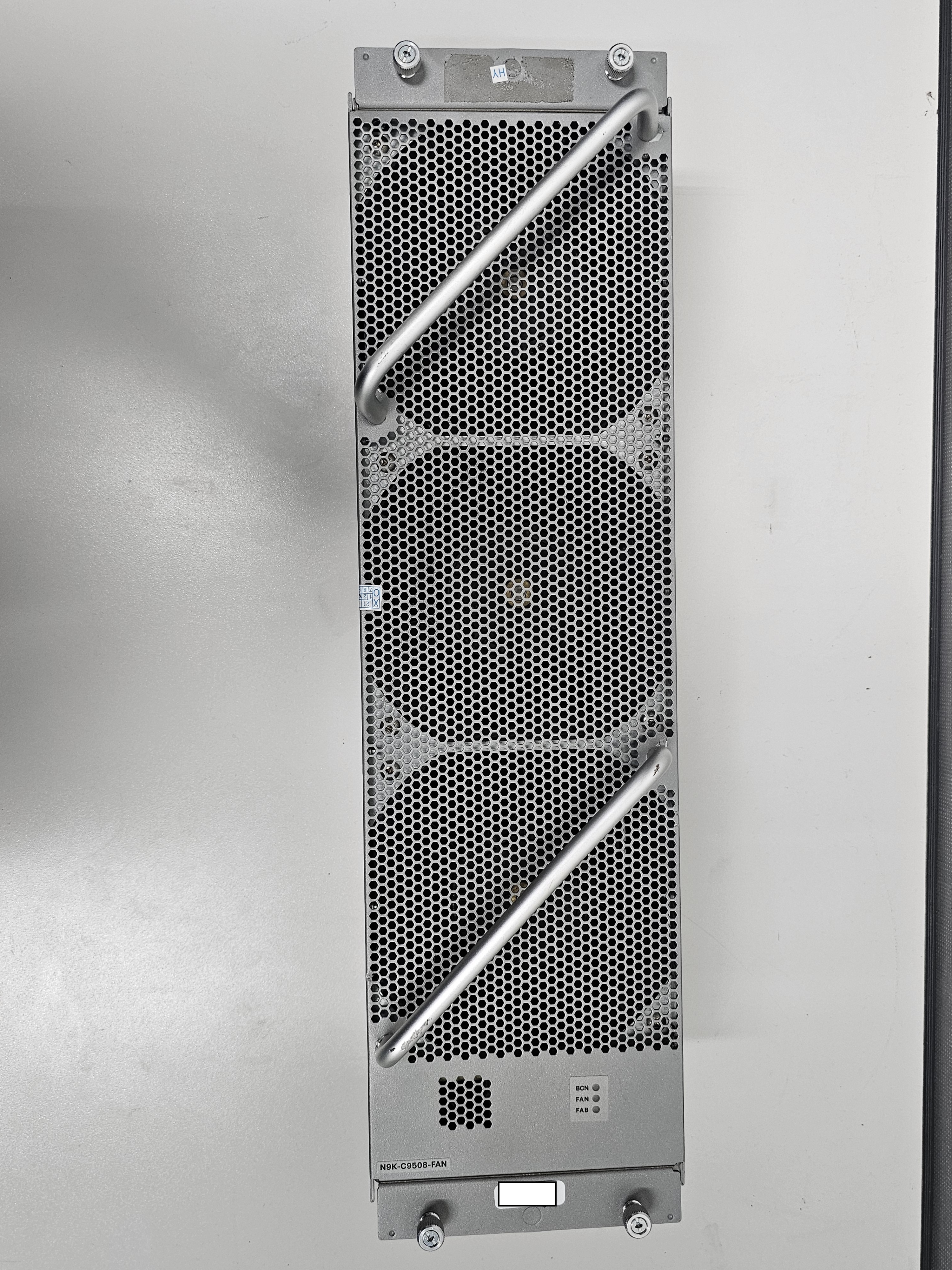

N9K-C9508-FAN (팬 모듈)

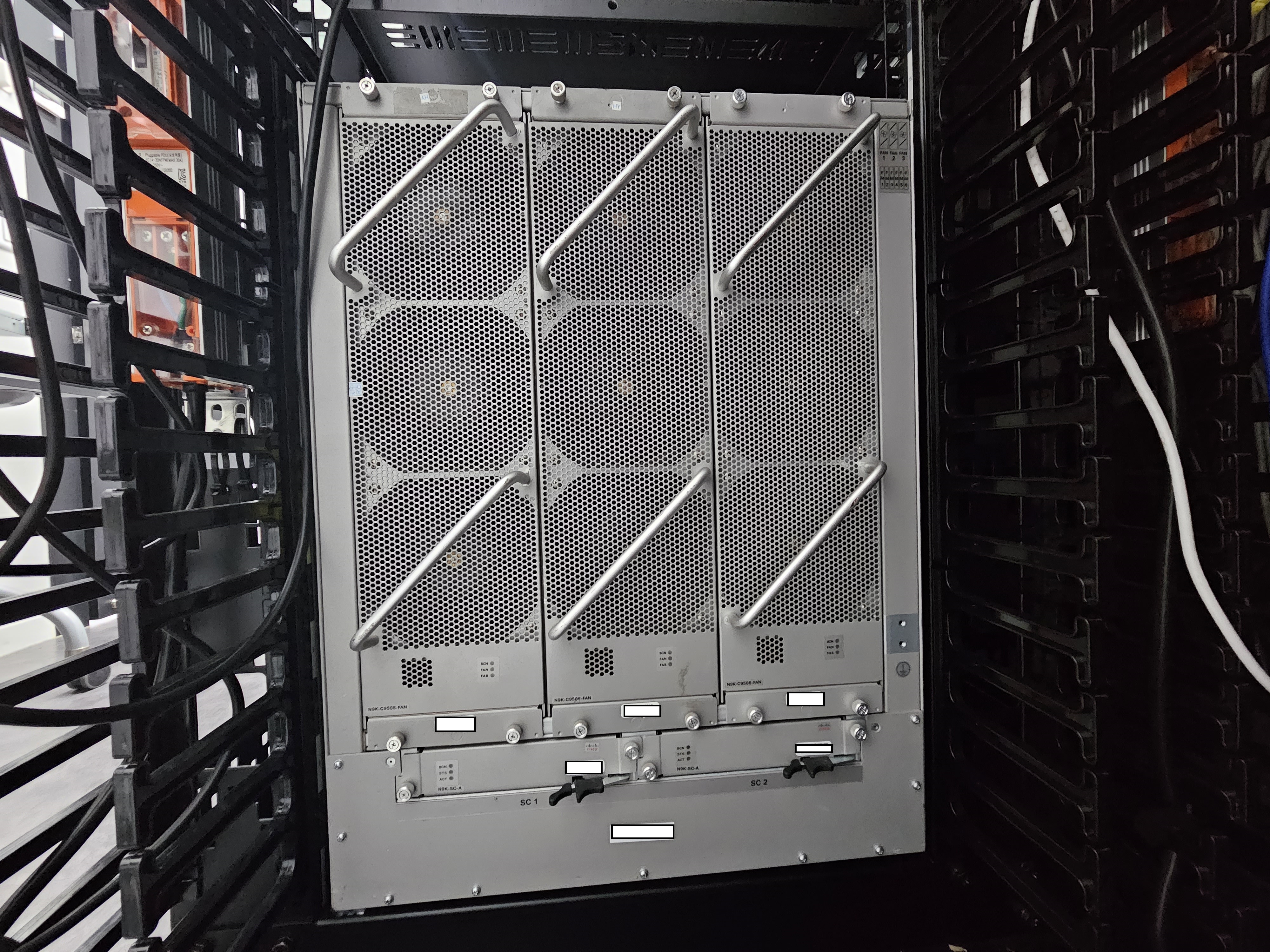

NEXUS 9508 후면(팬 모듈 장착)
