Cisco Switch 와 Aruba Switch의 STP 호환 방법

Cisco to Cisco , Aruba to  Aruba 장비들 끼리의 동일한 STP의 호환성에는 문제가 없지만

Cisco to Aruba를 연결했을 때, 동일한 STP 이지만 호환성의 문제가 있는 경우가 있습니다. ( 펌웨어 버전에 따라 상이할 수있습니다 )



※ Cisco 는 C3750 모델이며, Aruba 는 2930F 모델입니다.



Cisco의 STP는 pvst가 기본이며, 맞춰볼 프로토콜은 RPVST 입니다. Cisco 의 RPVST 는 RSTP 로 취급이 됩니다.

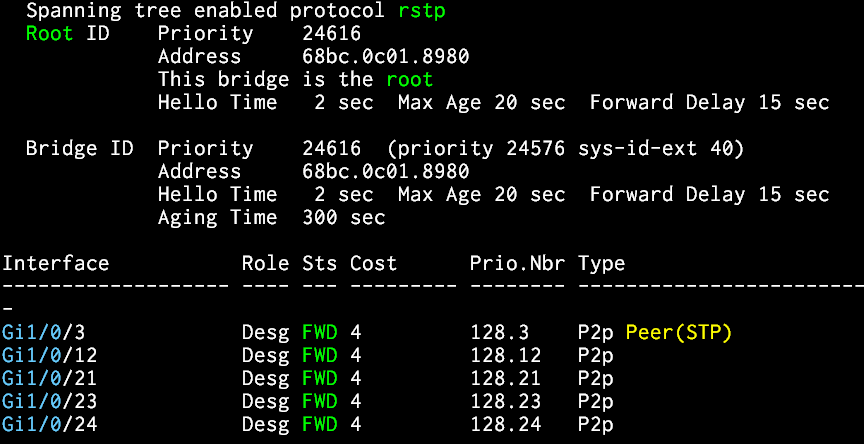

cisco 장비의 show spanning-tree 12번 포트가 Aruba SW





Aruba 장비의 STP는 mstp 와 rapid-pvst 두 개로 존재합니다. 우선 mstp 로 모드를 설정을 해놨으며, 서로 다른 STP 이지만 통신이 됩니다.

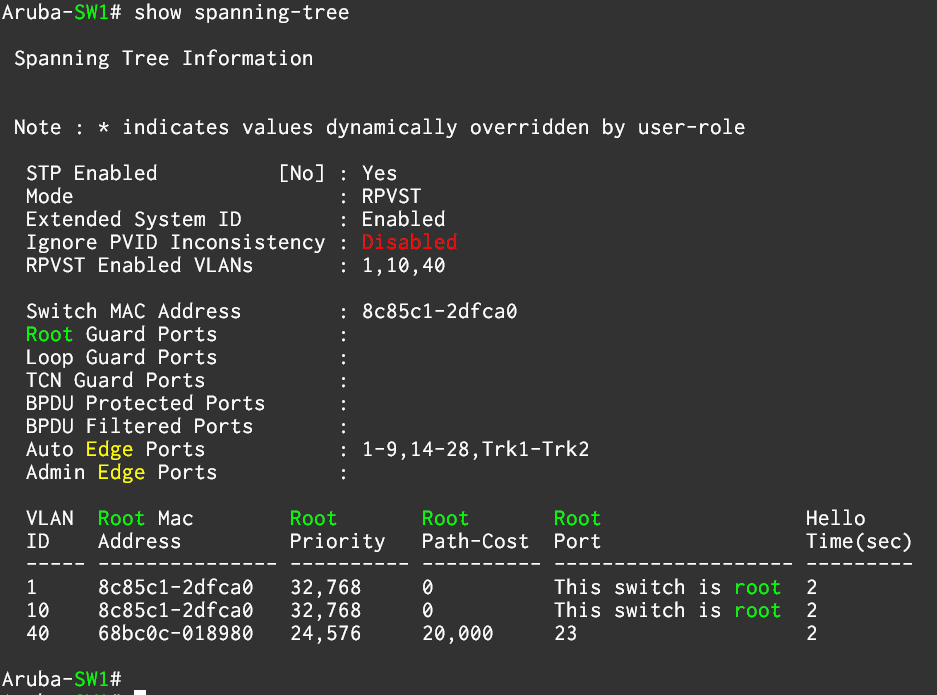

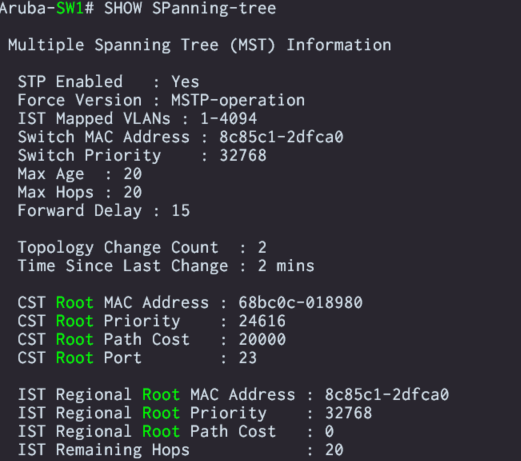

Aruba 테스트 장비의 show spanning-tree





하지만 , 구성의 안정성을 위해 동일 프로토콜로 맞춥니다. Aruba SW의 프로토콜을 Rapid-pvst 로 변경합니다.

먼저 cisco 스위치에서 Aruba 스위치로 핑을 보냈으며 통신 확인을 했습니다.

Cisco SW에서 Aruba SW 로 핑을 보내어 통신을 확인

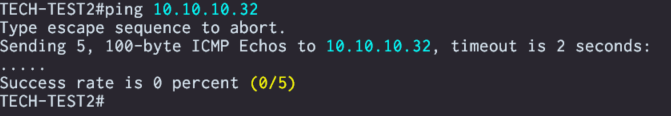

Aruba SW 의 STP 프로토콜을 Rapid-pvst 로 변경한 후 부터는 통신이 되지 않습니다. 그리고 Cisco SW 의 링크를 확인해보면,  Aruba SW 와 연결 된 링크는 block 된 것을 확인할 수 있습니다.

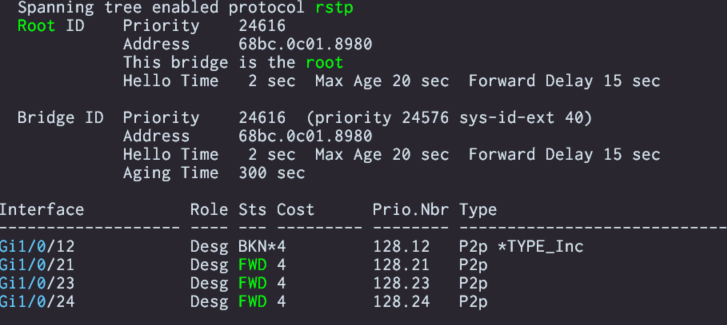

12번에 연결된 Aruba SW 장비가 블락된 것을 확인



Aruba SW 의 명령어중에 " spanning-tree port 번호 native-vlan-ieee-bpdu " 명령어가 있습니다. Cisco SW 와 링크가 연결 되어있는 포트인 23 번에 " spanning-tree port 23 native-vlan-ieee-bpdu " 을 설정합니다.



그 결과,



Aruba 스위치의 show spanning-tree



Aruba 스위치의 show spannig-tree 명령어를 통해 정상적인 상태가 된 것을 확인,

또한, 스위치들 간에 통신이 되는 것을 확인할 수 있습니다.

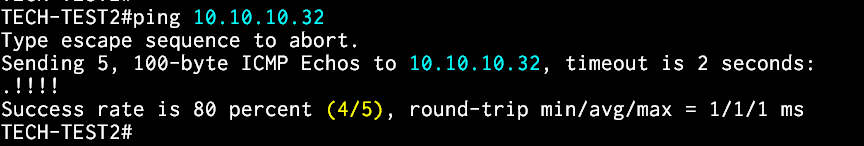

Cisco 에서 Aruba로 핑 통신 확인



Cisco SW의 show spanning-tree 명령어에서도 block 부분이 해제된 것을 확인할 수 있습니다.

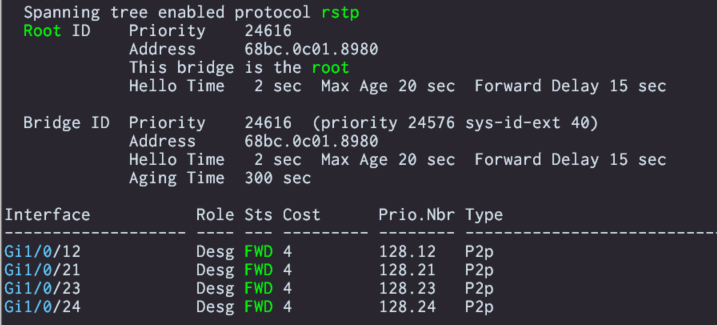

Cisco 에서 23번 포트의 block 해제 확인 가능







Aruba SW 에서도 show arp 명령어를 통해 다시 통신되는 것을 확인 할 수 있습니다.
