H3C S5500 스위치 초기 설정 방법 1편

H3C 사의 S5500 스위치 초기설정 방법입니다.

H3C 사는 중국에서 운영하고 있으며, 미국의 HPE와 지분을 나누며, 기술협력 및 제품을 독점 공급하는 업체였습니다.

하지만 현재는 HPE 의 지분을 매입하여, 순수하게 H3C 자회사로 거듭난 상태입니다.



그렇기 때문에 H3C S5500 장비는 HPE 스위치의 특성들을 볼 수 있습니다.



1. 장비 이름(hostname) 설정

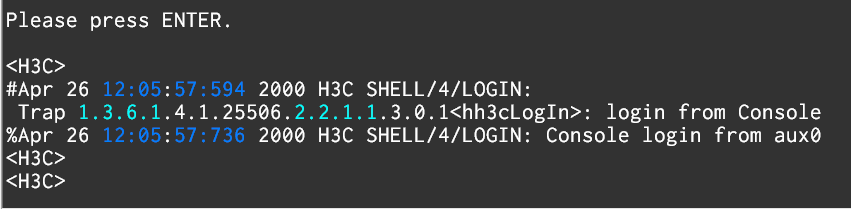

초기 콘솔 진입 화면



처음 접속을 하면, 나오는 화면입니다. <H3C > 상태에서는 흔히, cisco 사의 " enable 모드" 처럼 " display " 명령어로
스위치의 구성들과 상태등을 볼 수 있습니다.

" config 모드 " 와 같은 스위치의 설정을 할 수 있게 진입해주는 명령어는 system-view 입니다

<H3C> 에서 system-view 명령어를 입력하면 [H3C] 로 바뀌며 config 모드로 변경되는 것을 확인할 수 있습니다.

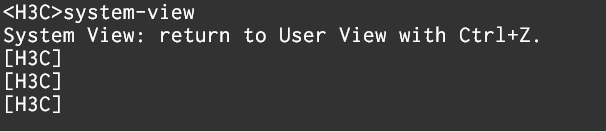

system-view 진입





[H3C] 인 상태에서 " sysname [스위치이름] " 으로 입력하시면 됩니다.

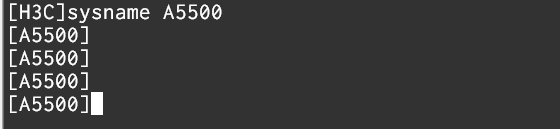

sysname A5500 을 통해 A5500으로 스위치 이름 변경





2. 유저 설정



config 모드에서 " local-user [계정명] " 으로 생성한 뒤 , luser-root 로 진입된 것을 확인할 수 있습니다.



그 후, " password cipher [비밀번호] " 로 설정할 수 있습니다. cipher 는 패스워드를 암호화 시키는 명령어 입니다.



 simple 명령어는 패스워드를 다 보여주며, cipher 명령어는 암호화 시키는 것을 확인할 수 있습니다.

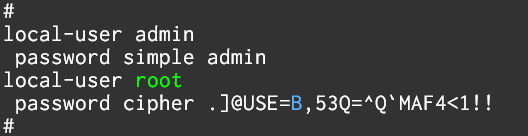

패스워드 암호화를 확인 가능









3. Telnet 및 ssh 활성화



원격접속 등이 필요할 땐,  " ssh / telnet server enable " 명령어로 활성화 시켜주시면 됩니다.

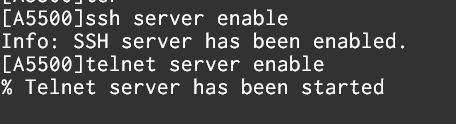

telnet / ssh 서버 활성화



" ssh user [유저네임] service-type all authentication-type password " 를 명령어로 root 유저를 ssh 에 설정해줍니다.



local-user 유저네임으로 접속 후,

" service-type ssh telnet terminal " 로 터미널을 전부 설정해주며,

" authorization-attribute level 3 " 으로 권한을 최고인 3 으로 설정했습니다.

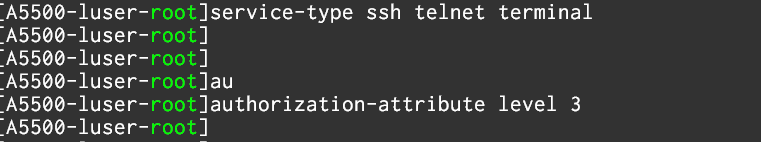

서비스와 권한 설정

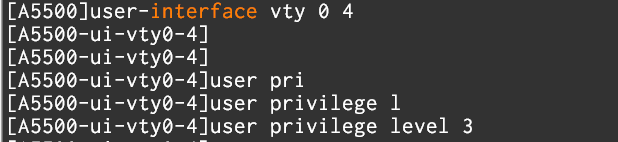

" user-interface vty 0 4 " 명령어를 통해 가상서버 인터페이스 진입 후, user 의 권한레벨을 설정 할 수 있습니다.



" authentication-mode scheme " 을 통해 모드를 scheme 로 설정하고,



" protocol inbound ssh " 를 통해 ssh 접속을 허용하게 합니다. 테스트 결과로는 telnet 또는 ssh 둘중 하나만 되는 것으로

  테스트를 확인했습니다.





vlan , LACP ( link-aggregation ) , vrrp 등은 다음 편에서 작성하겠습니다.

감사합니다.
