Dell 스토리지를 이용한 SMB 구성해보기

• 리눅스에는 NFS(Network File System)이 있다면 Windows에는 SMB(Server Message Block)를 사용해서 스토리지의 볼륨을 사용할 수 있습니다.
• SMB를 사용해서 스토리지를 Windows에서 사용할 수 있게 구성해 보겠습니다.

* 제조사마다 설정 방법은 다를 수 있습니다.

* 스토리지에 사용 가능한 Pool이 생성되어 있어야 합니다.

* 스토리지 IP 또는 접속 정보를 알고 있어야 합니다.

* 스토리지 초기 설정은 아래 포스팅을 참고

https://blog.innern.net/59



사용하는 장비는 이렇습니다.

• 스토리지: Dell EMC Unity 400
• 노트북(Windows 10)



1. 스토리지 접속

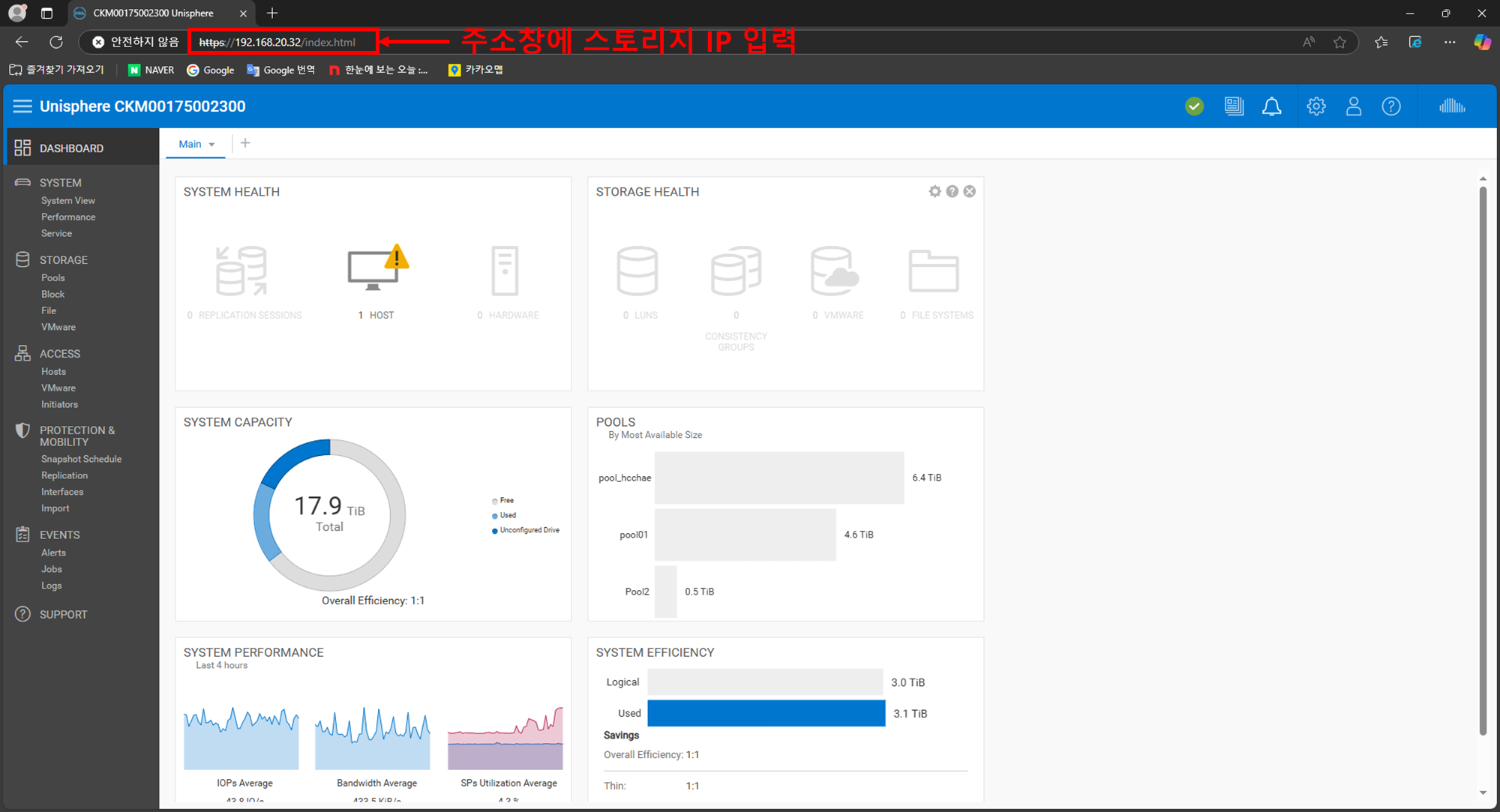

• 노트북에서 Chrome 또는 Edge를 열고 주소창에 스토리지 IP를 입력하여 사용자 인터페이스에 접속합니다.



2. NAS Server 만들기

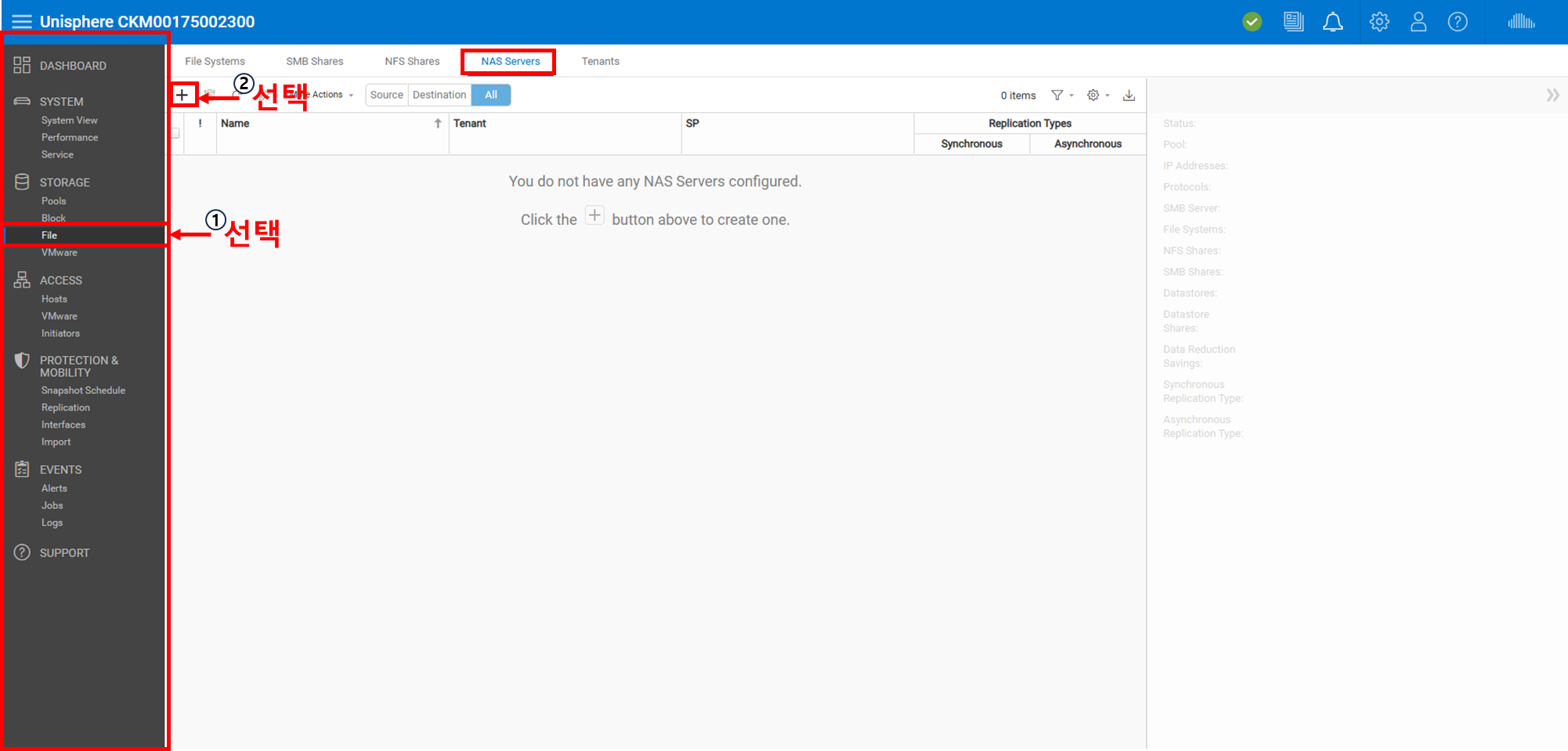

• 사용자 인터페이스 창에서 왼쪽 메뉴에서 STORAGE 하단에 File을 선택 후 상단에 NAS Servers 탭으로 이동합니다.

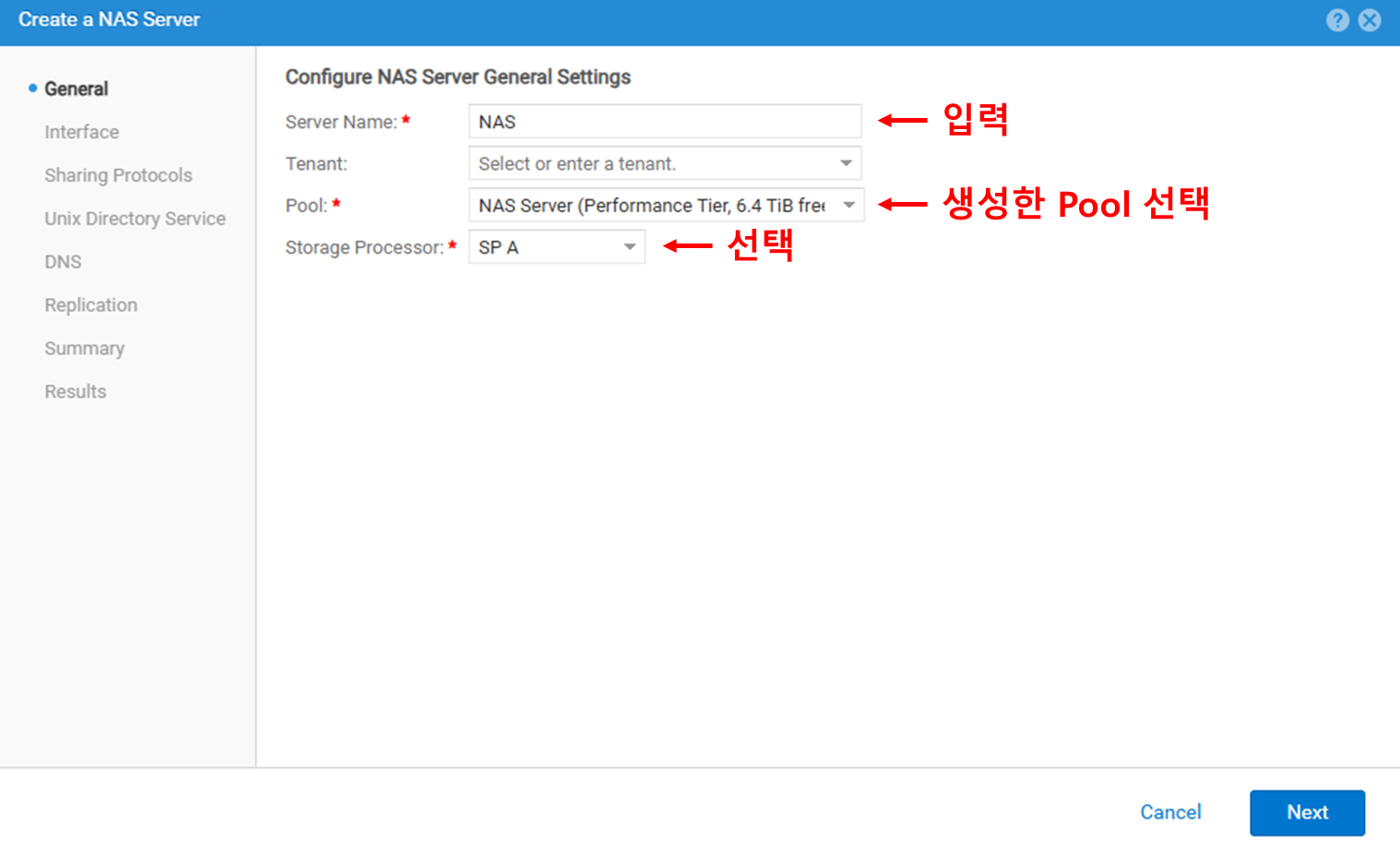

• 일반 설정 구성
  • 사용할 NAS Server 이름, Pool, Storage Processor을 선택합니다.

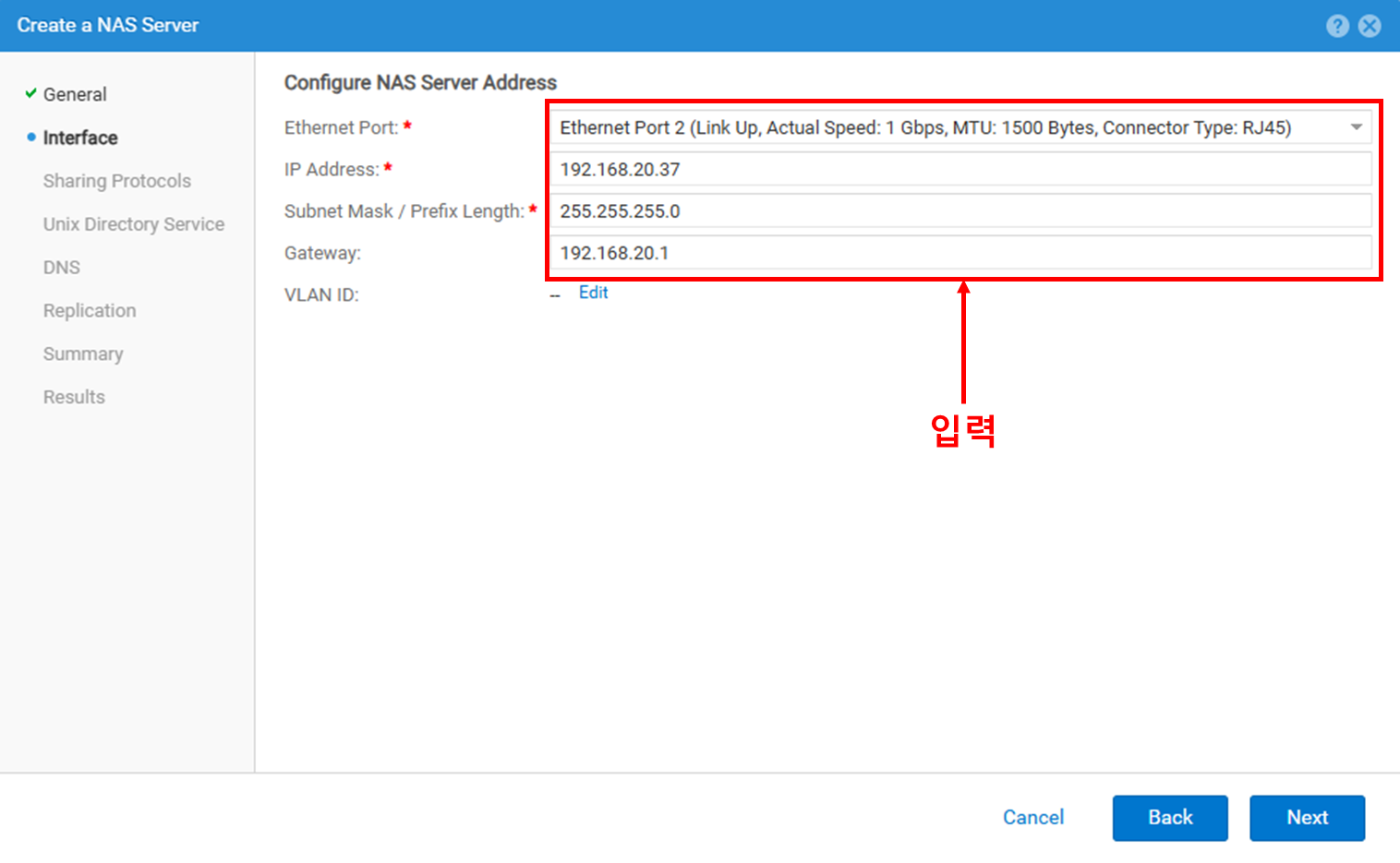

• 서버 주소 구성
  • NAS Server에서 사용할 IP를 설정합니다.

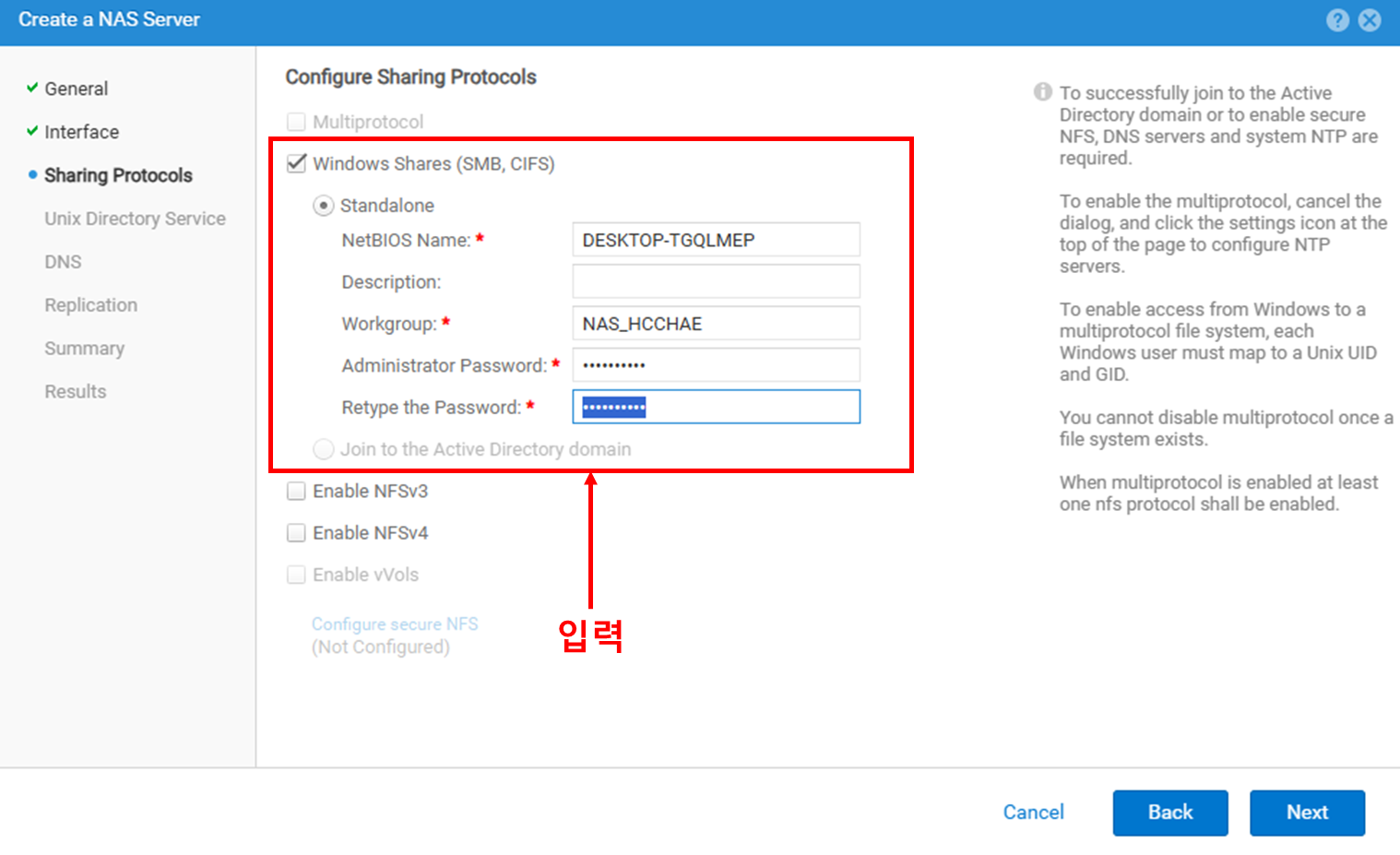

• 공유 프로토콜 구성
  • NetBIOS Name은 컴퓨터 이름 또는 Hostname을 입력합니다.
  • Workgroup은 Windows 컴퓨터의 작업그룹을 입력합니다.

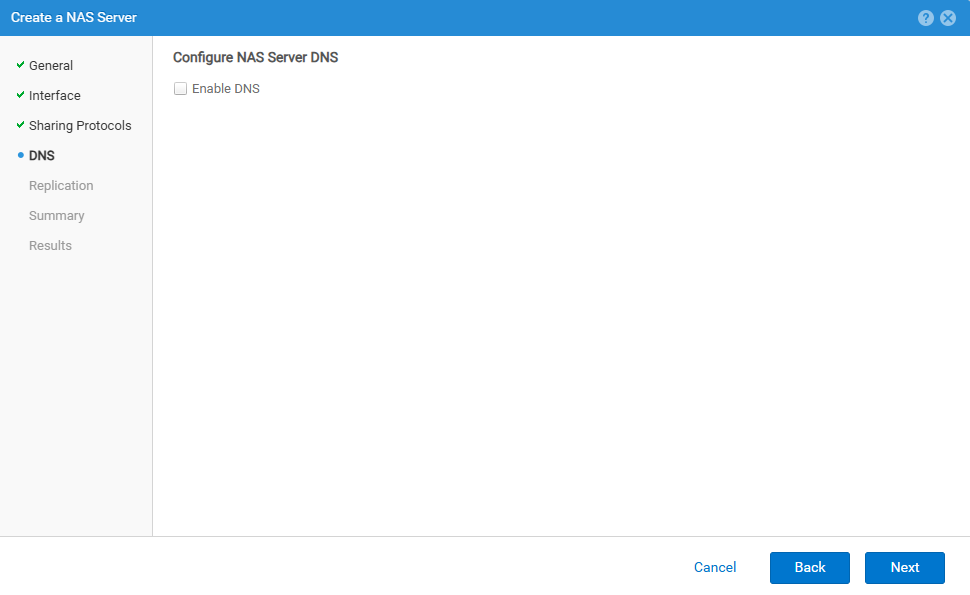

• DNS 구성
  • 이번 포스팅에서는 DNS는 구성하지 않고 다음으로 넘어가겠습니다.

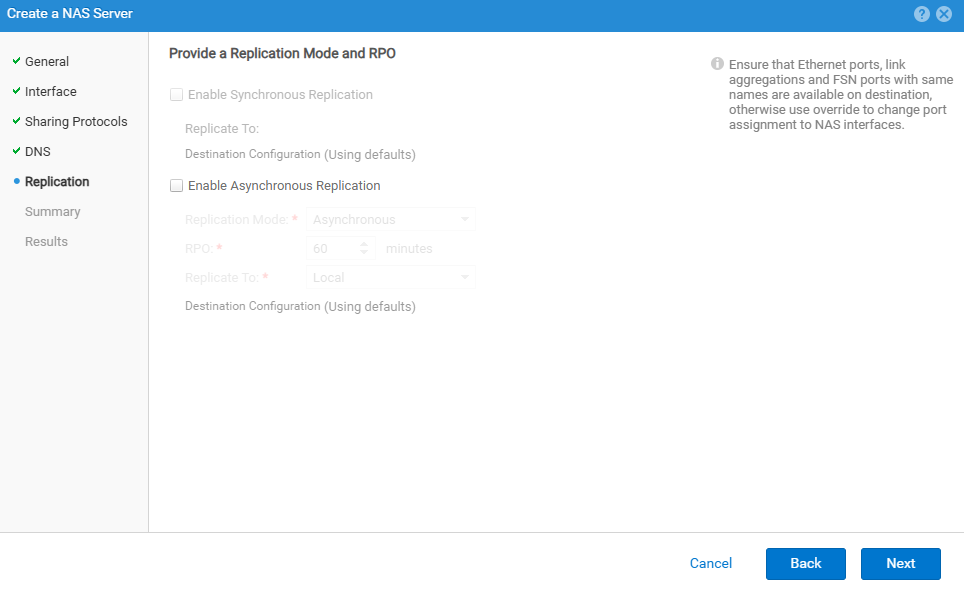

• 백업 설정
  • 이번 포스팅에서는 백업 구성하지 않고 다음으로 넘어가겠습니다.

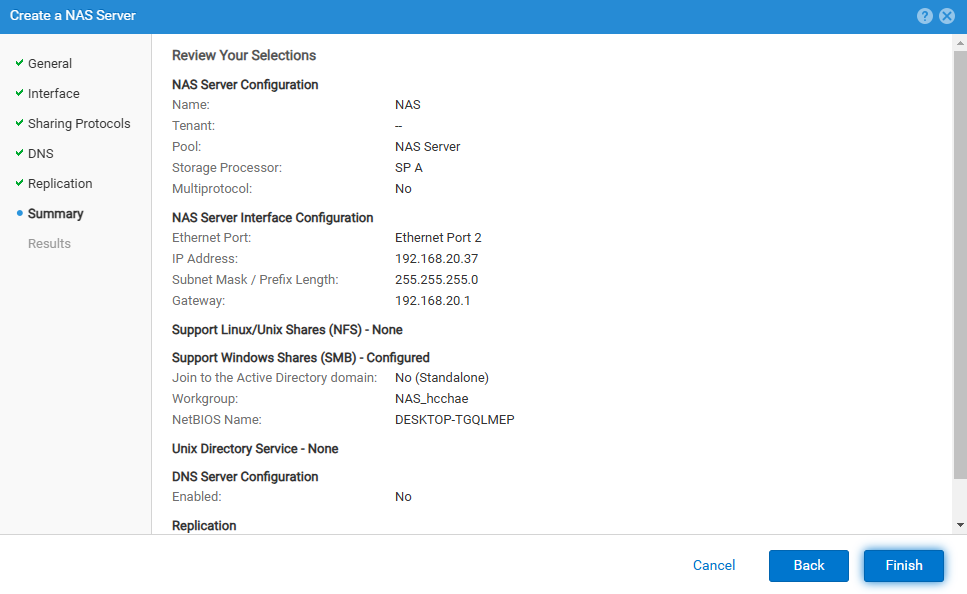

• 검토
  • 입력한 정보가 맞는지 확인합니다.

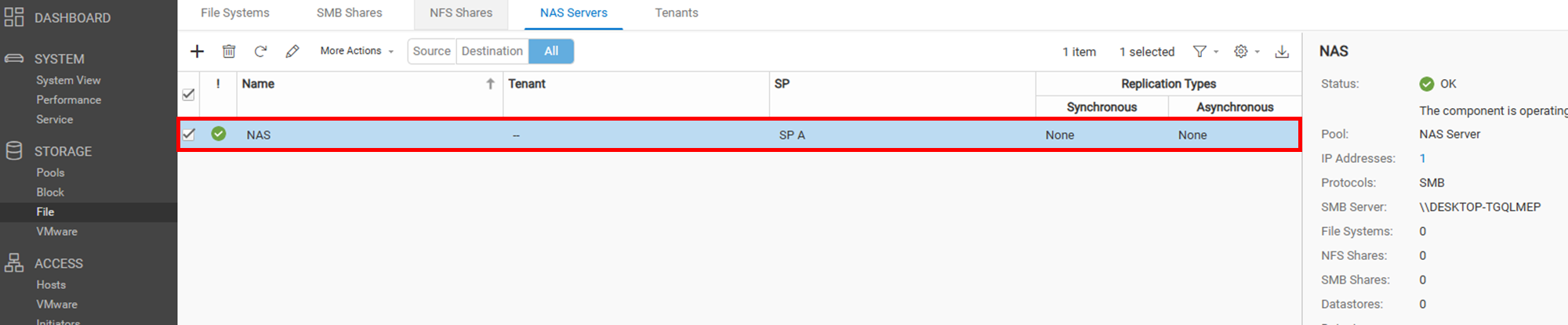

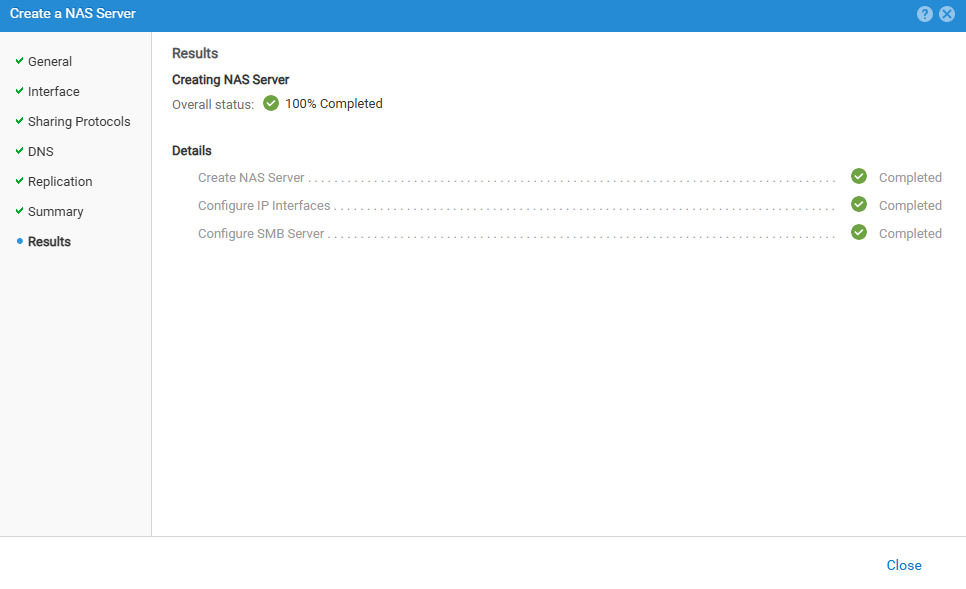

• NAS Server 생성 완료



2. 파일 시스템 생성

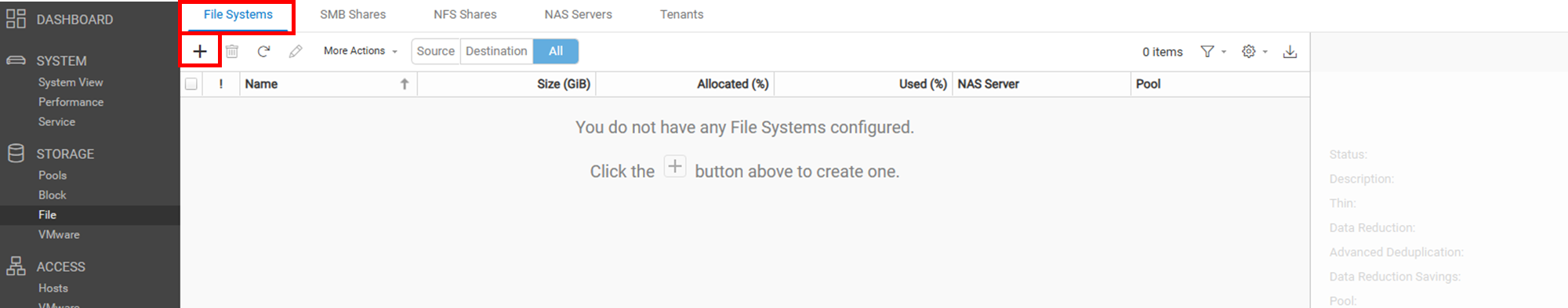

• 상단의 Files Systems 탭으로 이동 후 플러스[+]를 선택합니다.

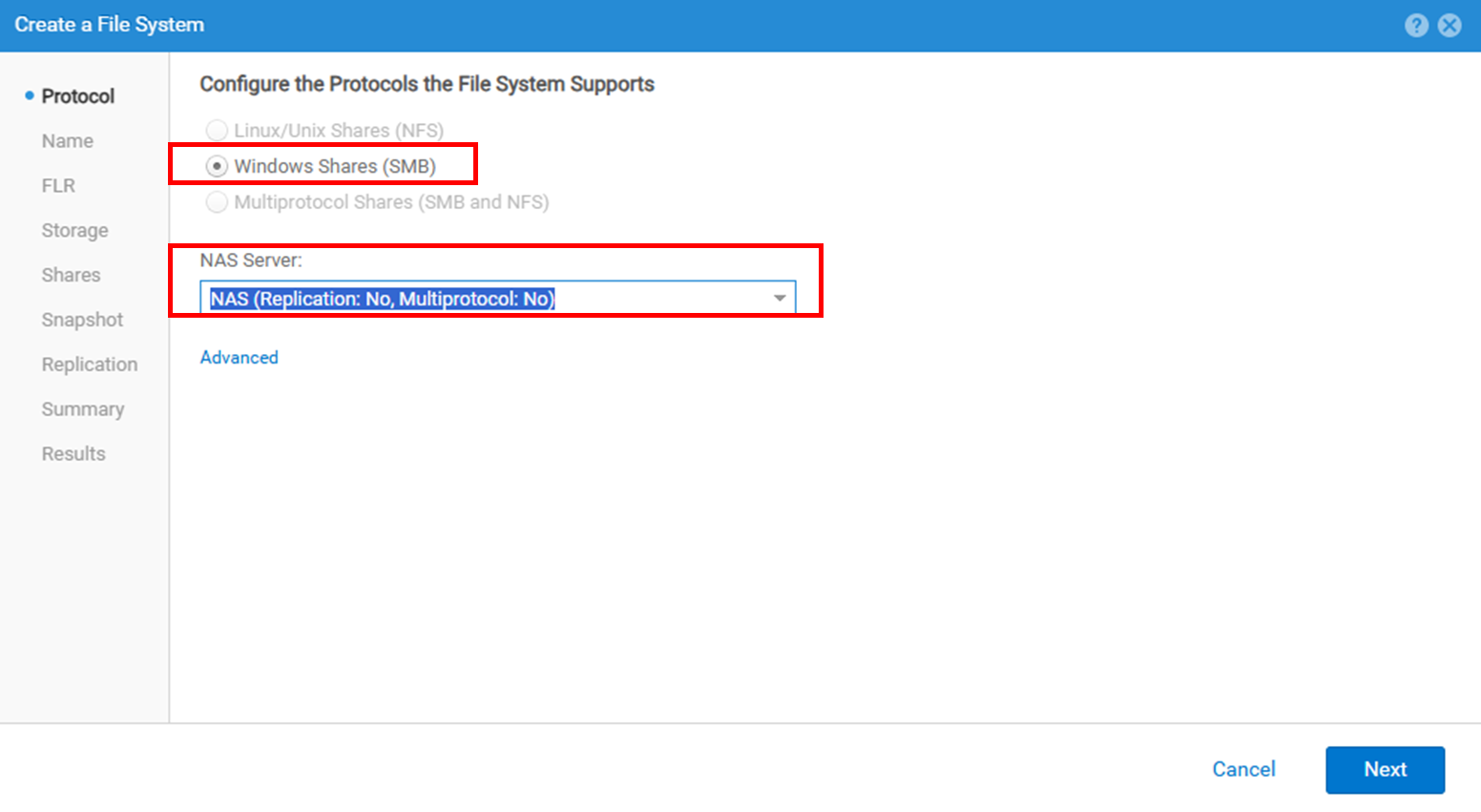

• 파일 시스템이 지원하는 프로토콜 구성
  • Windows Shares(SMB) 선택합니다.
  • 생성된 NAS Server 선택합니다.

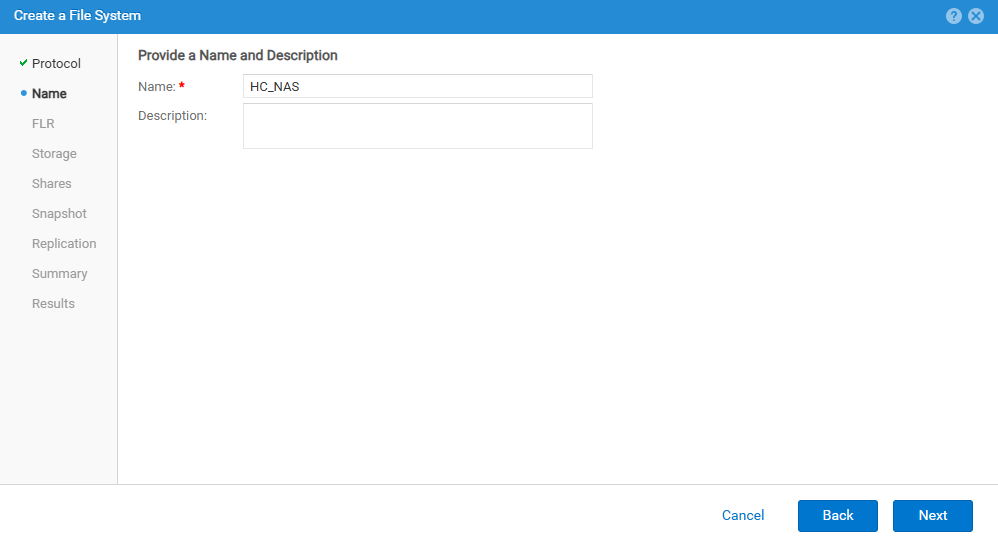

• 사용할 파일시스템 이름을 입력해 주세요.

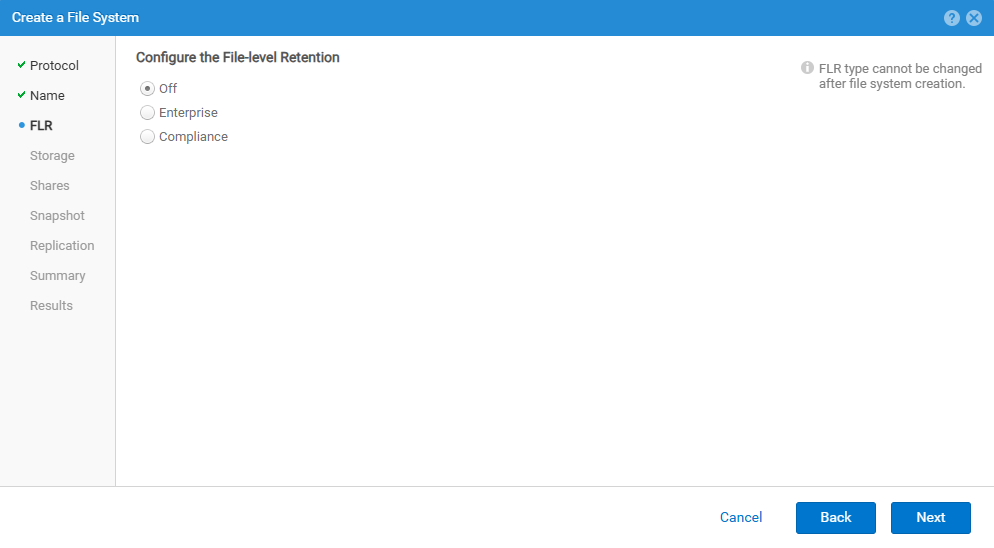

• FLR 설정
  • off를 선택하고 다음으로 넘어가겠습니다.

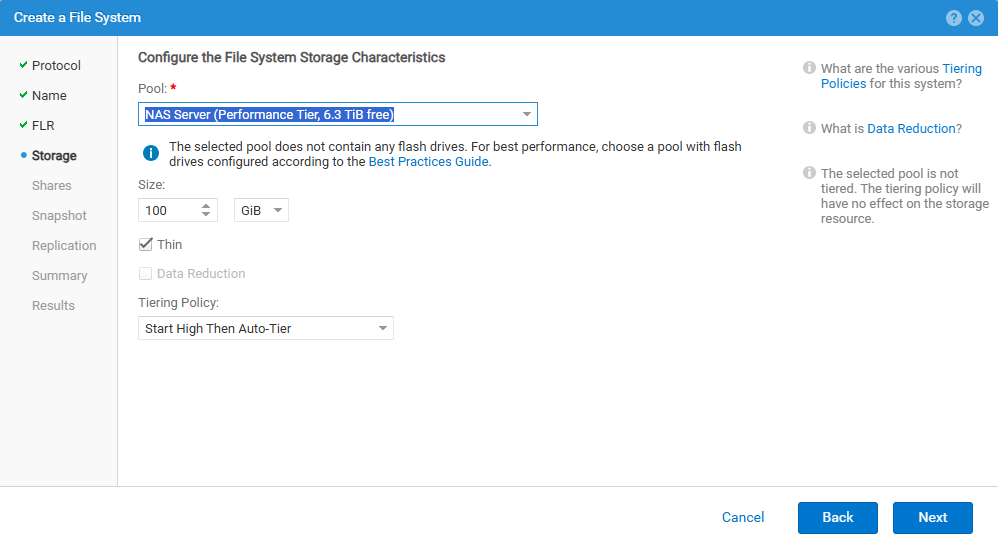

• 저장소 특성 구성
  • Pool과 용량 선택 후 다음으로 넘어가겠습니다.

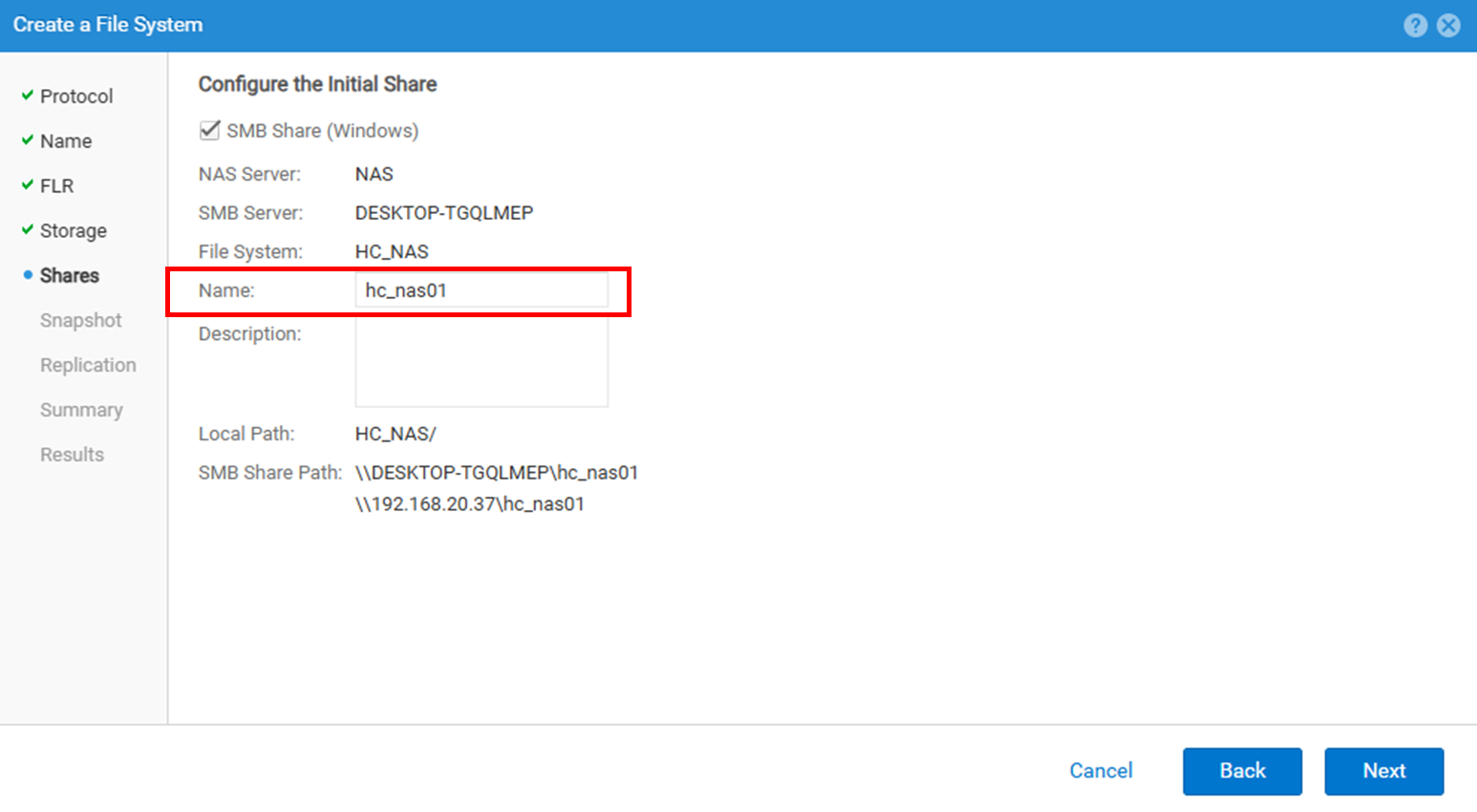

• 초기 공유 구성
  • 사용할 공유 폴더 이름을 입력합니다.

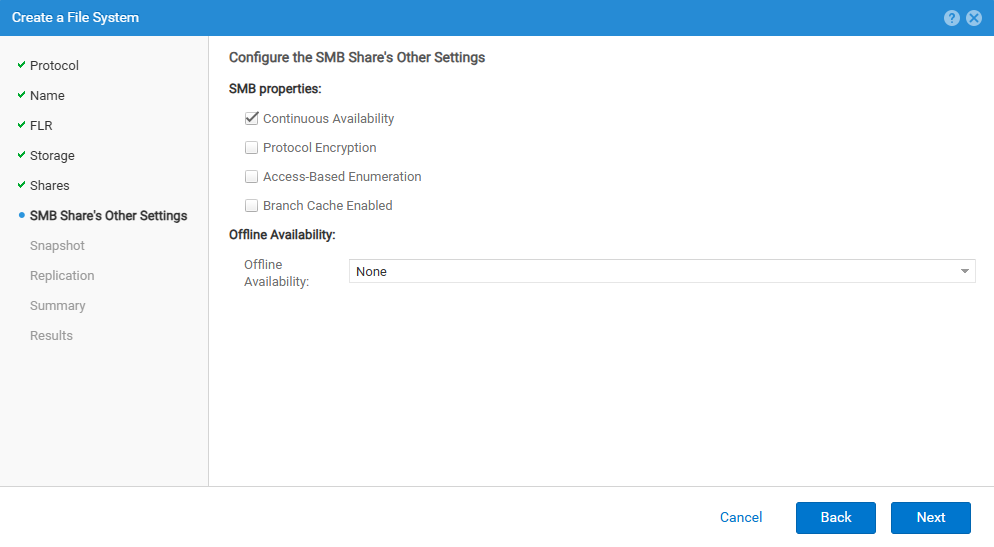

• SMB 공유의 기타 설정
  • SMB 속성
    • continuous availabiljty(연속 가용성)
    • protocol encryption(프로토콜 암호화)
    • access-based enumeration(액세스 기반 허용)
    • branch cache enabled(브랜치 캐시 사용)

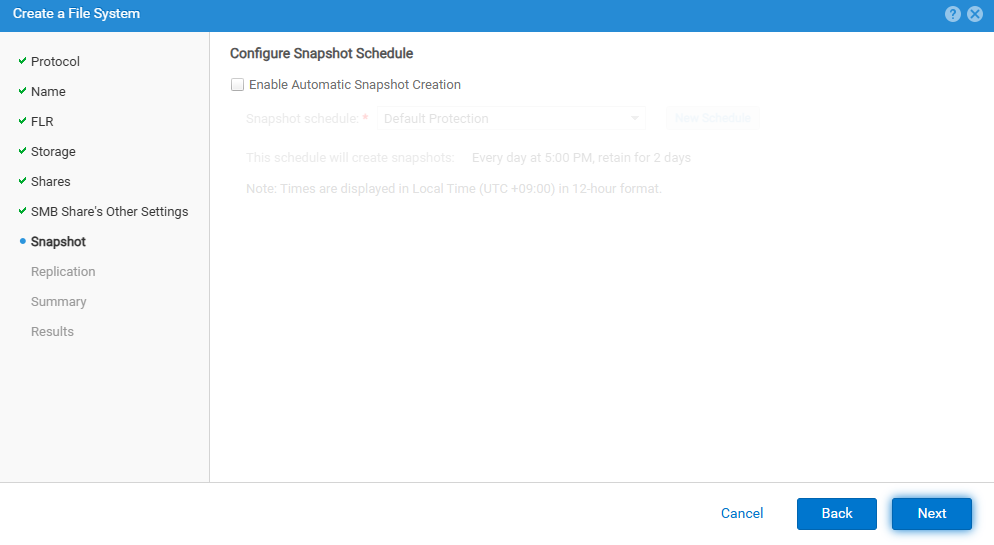

• 스냅샷 구성
  • 이번 포스팅에서는 스냅샷은 구성하지 않고 다음으로 넘어가겠습니다.

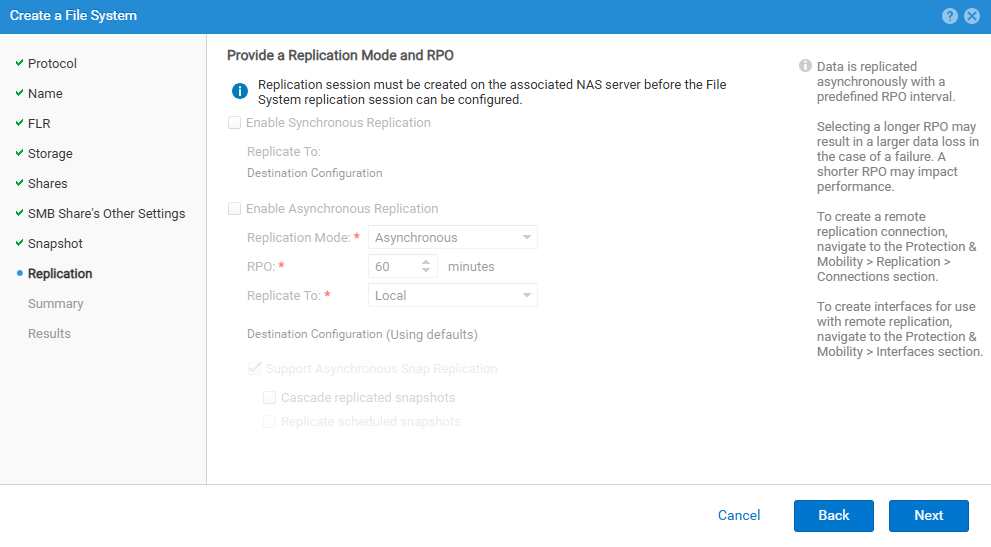

• 복제 모드 및 RPO 제공
  • 별다른 설정 없이 다음으로 넘어가겠습니다.

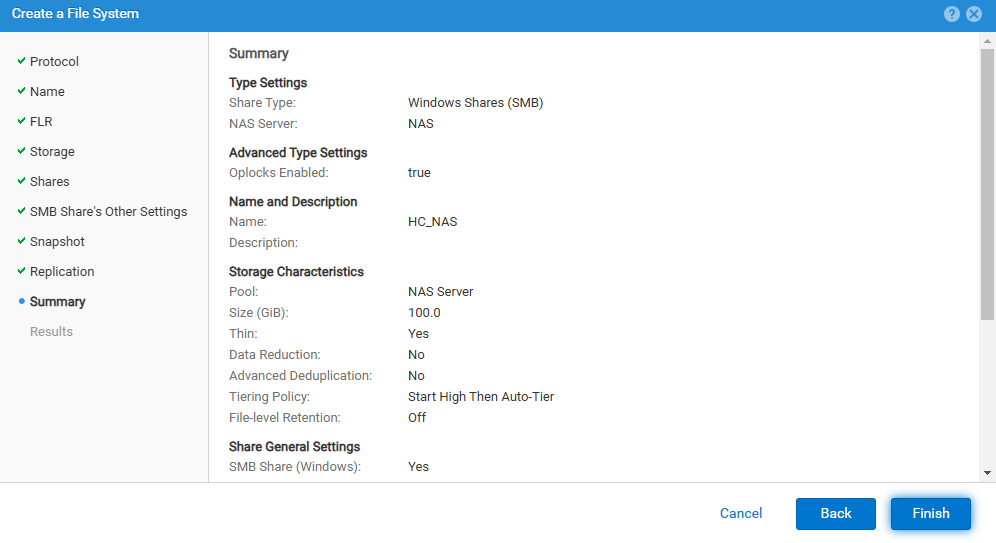

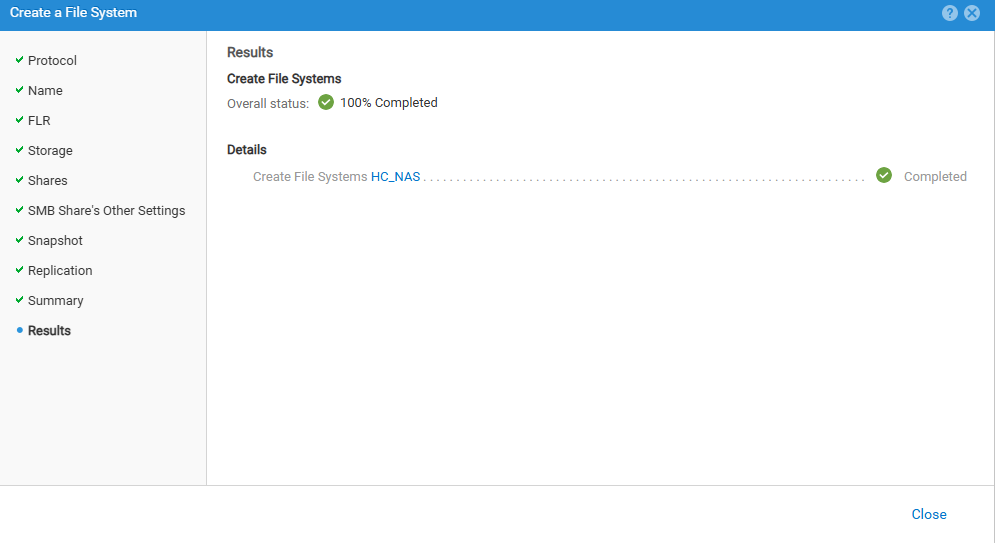

• 구성 확인

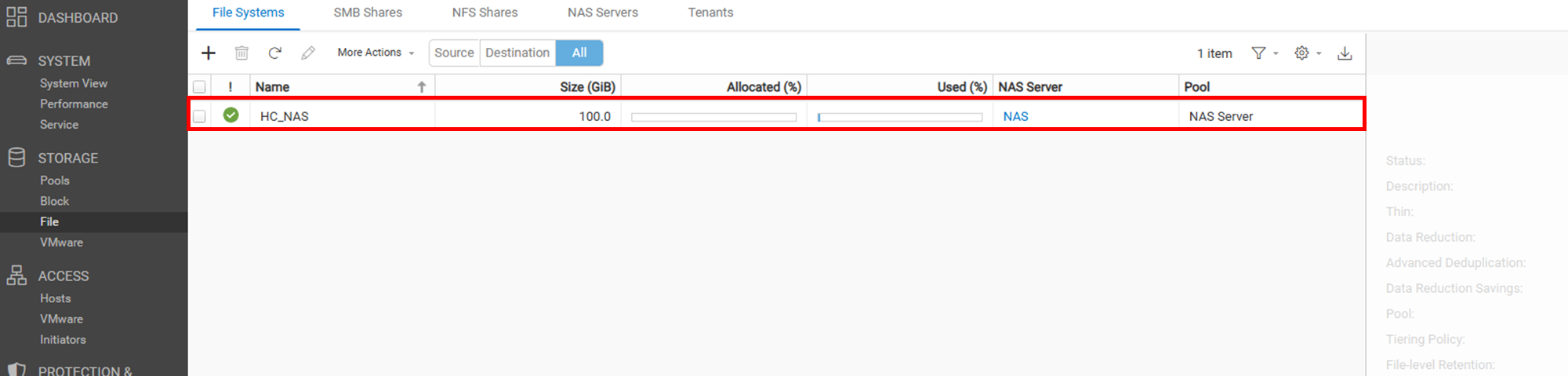

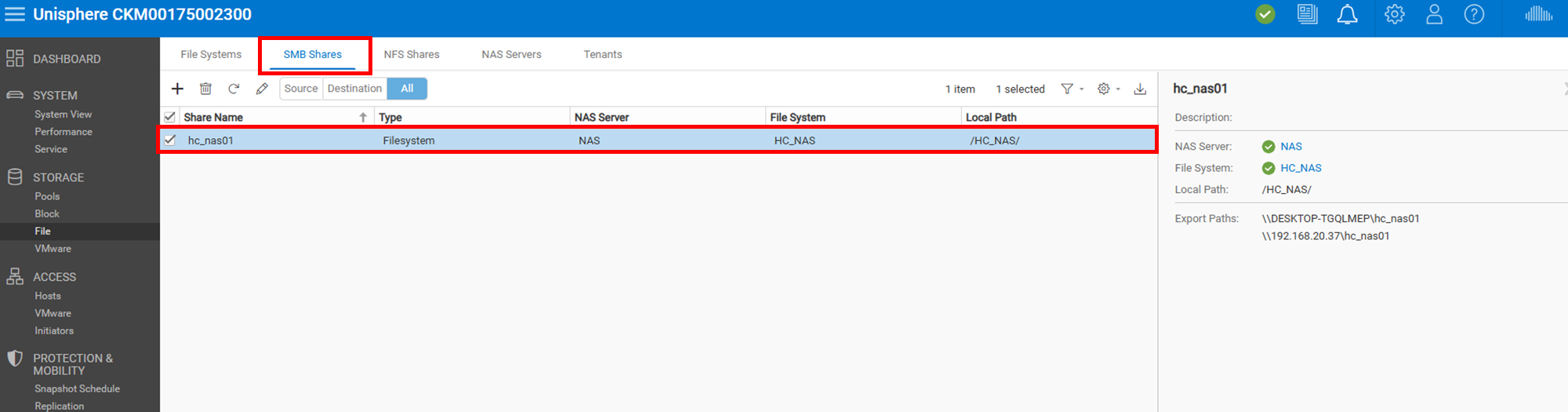

• SMB Shares 탭으로 이동하면 공유할 수 있는 파일 시스템이 생성된 것을 확인할 수 있습니다.



• 스토리지에서 작업은 끝났습니다.
• Windows PC로 가서 작업을 하겠습니다.

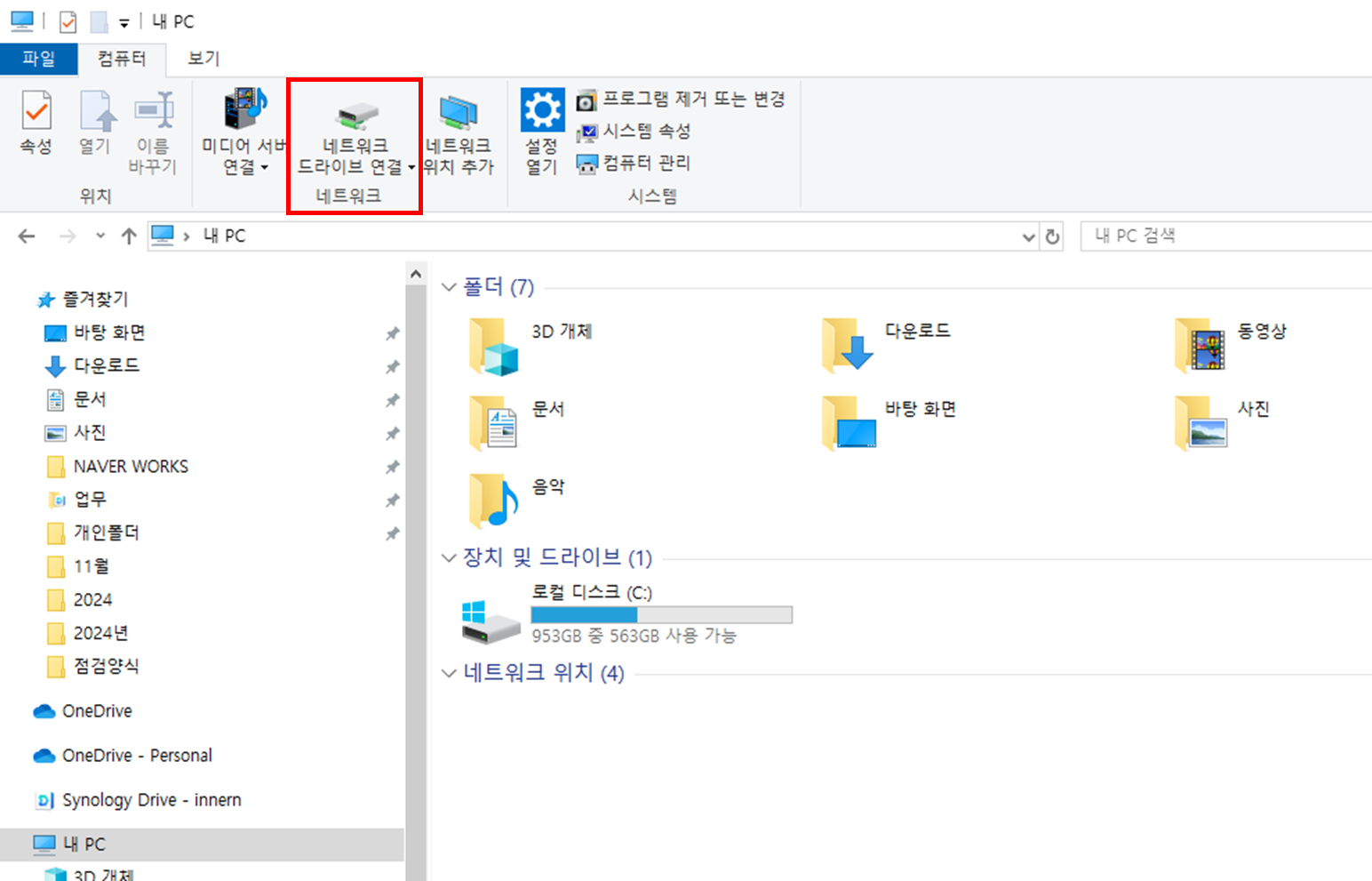

• 내 PC → 네트워크 드라이브 연결 선택

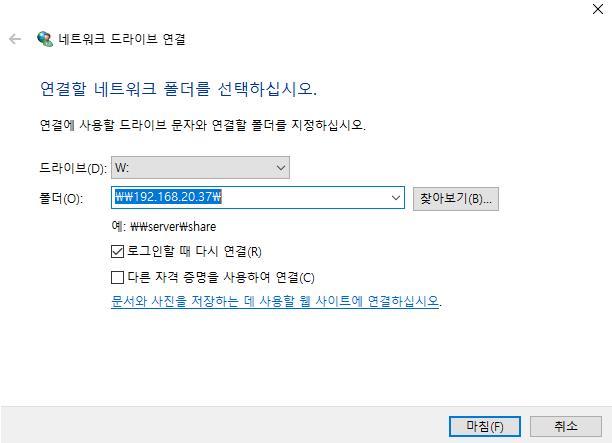

• 예시) "\\NAS_IP\" 입력 → 찾아보기 선택합니다.

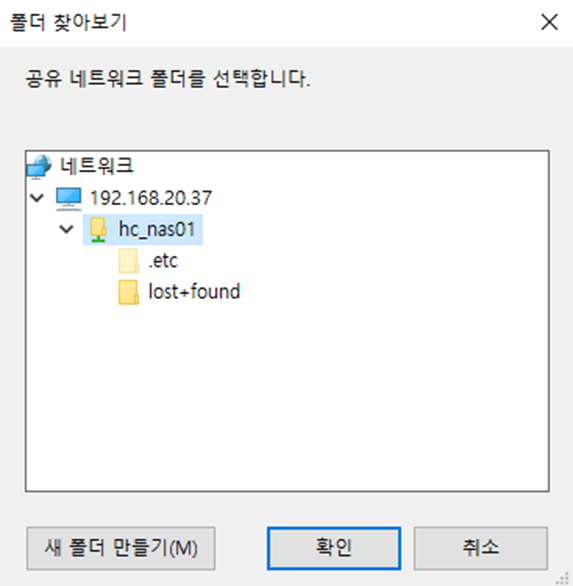

• 내가 만들었던 공유 폴더를 찾아서 선택합니다.



• 공유 볼륨이 생성된 것을 확인할 수 있습니다.
