DELL EMC Unity 설정 방법

DELL EMC에는 다양한 스토리지 들이 존재한다. 그중 우리는 Unity 장비 관련 초기 세팅부터 볼륨 설정까지의 내용을 설명할려고 한다.



그중 우리는 Unity XT 380을 이용하여 셋팅을 해볼려고 한다.



1. Unity Connection Utillity 설치

- 스토리지와 노트북을 연결 하기 위해 노트북에 Unity Connection Utillity을 설치 되어야 한다.

- 해당 노트북과 스토리지가 UTP 케이블로 연결 한다.(붉은 색으로 표시된 1GbE 부분에 연결)

2. Unity Connection Utillity 실행 및 스토리지 IP 설정

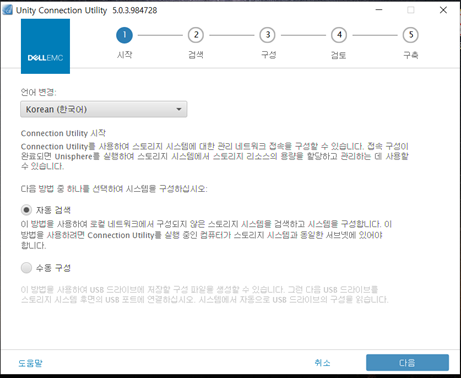

최초 실행 화면

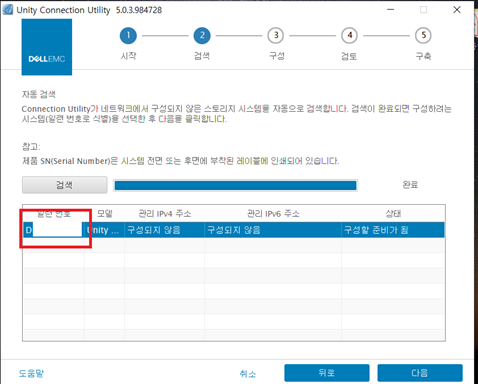

해당 스토리지의 일련번호를 확인

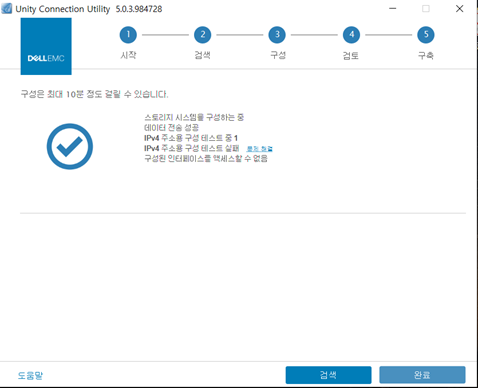

스토리지에  IP  설정



3. 연결된 노트북에 해당 스토리지 IP를 크롬이나 엣지를 통해 IP 입력하여 접속

(이 과정에서 노트북도 스토리지와 동일한 IP 대역을 셋팅해야된다)

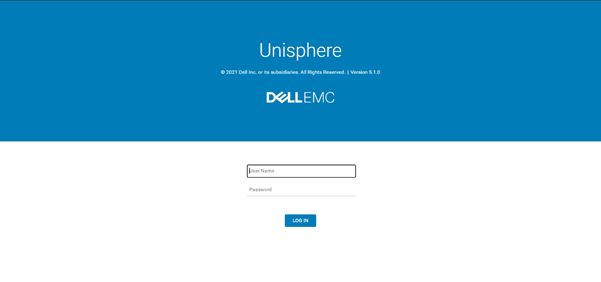

- 접속 화면 (default ID/PW admin/Passowrd123#)

4. Untiy 초기 셋팅

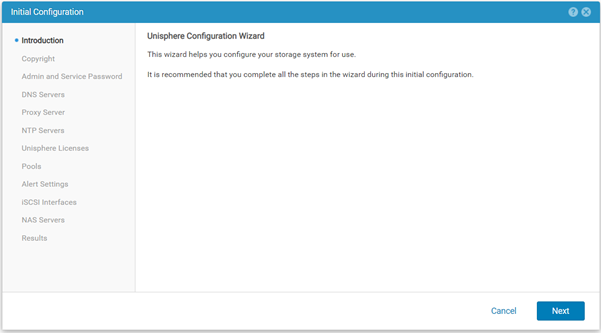

초기 화면

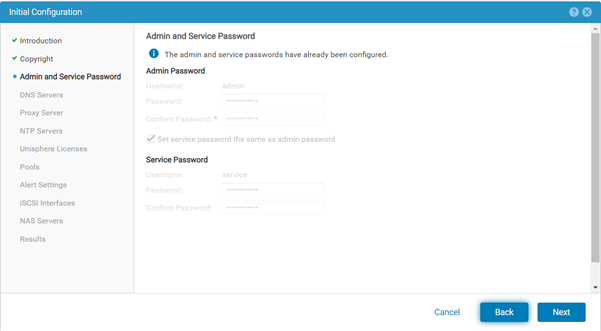

- 스토리지 패스워드 셋팅

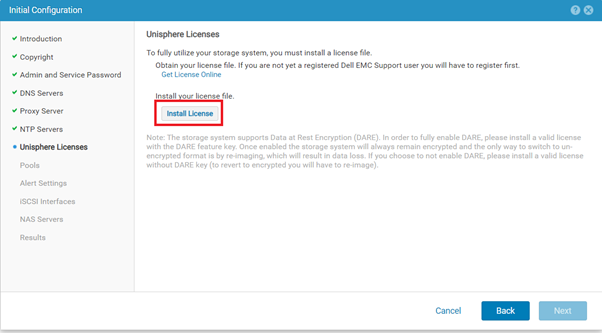

- Install Licenes 클릭하여 해당 스토리지 Licenes를 등록

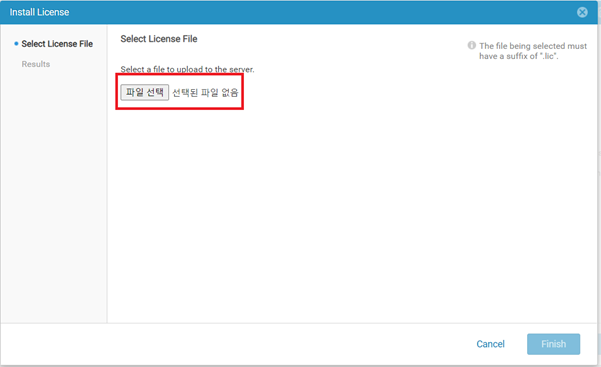

파일선택해서 라이센스 파일을 Install

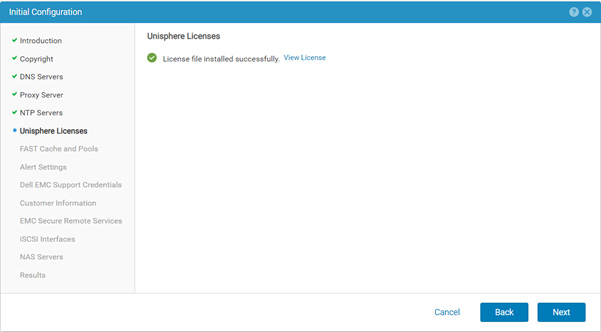

완료

** 중간 DNS, Proxy Server, NTP Server, Alert Settings, iSCSI, NAS 등 필요한 부분은 설정해서 사용 하면된다. 이때 NAS 같은 경우 그 해당 모델이 NAS 지원이 되는지를 확인 하고 사용해야된다. 우리는 기본적인 스토리지에 대한 셋팅을 하기 때문에 생략 하였다.

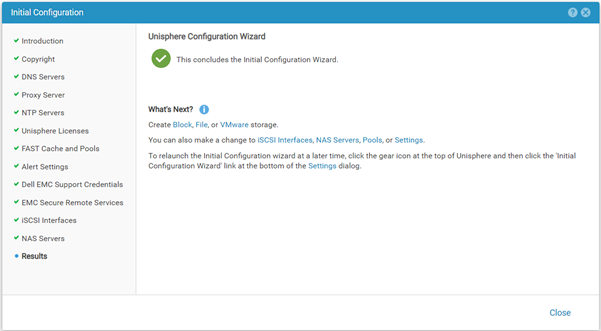

전체 초기 셋팅 완료



5. 스토리지 Pool 생성 과정

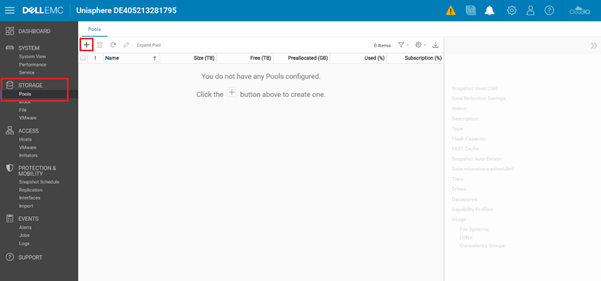

1) 오른쪽 메뉴중에 STORAGE-Pools를 선택 후 + 버튼을 클릭 하여 Pool 설정 화면으로 간다.

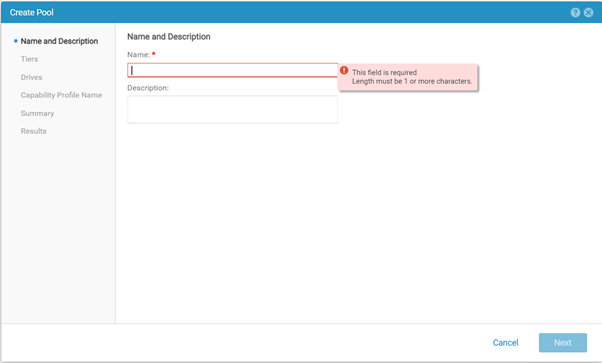

2) Pool 이름을 설정

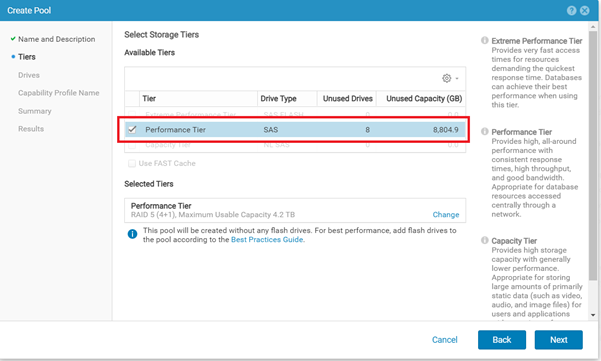

3) 사용 Raid 설정(Unity 버전에서는 자동으로 추천을 해준다.)

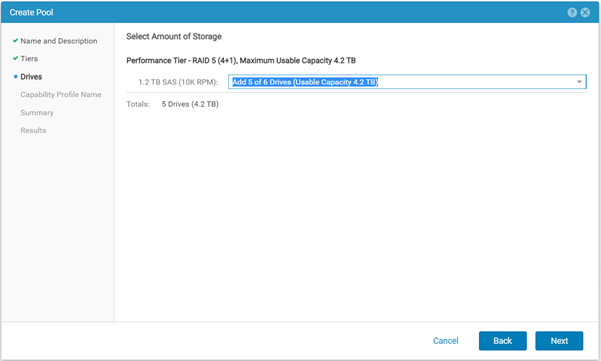

디스크 확인

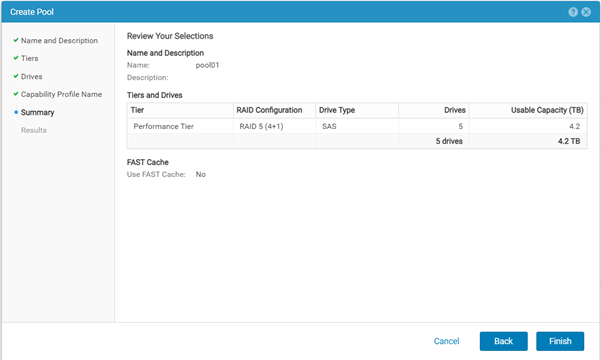

설정 최종 확인

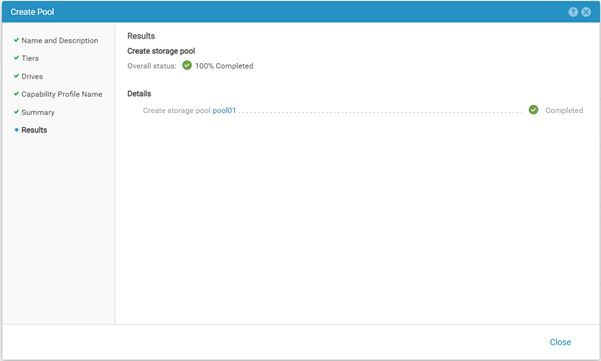

완료

6. Hosts 설정

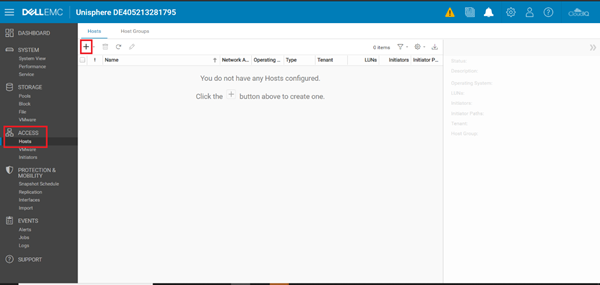

1) 오른쪽 메뉴에 ACCESS-Hosts 를 선택 후 + 버튼을 누른다.

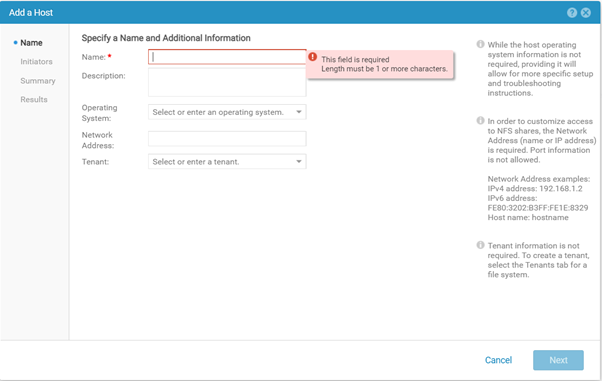

2) Host 이름을 설정 한다.

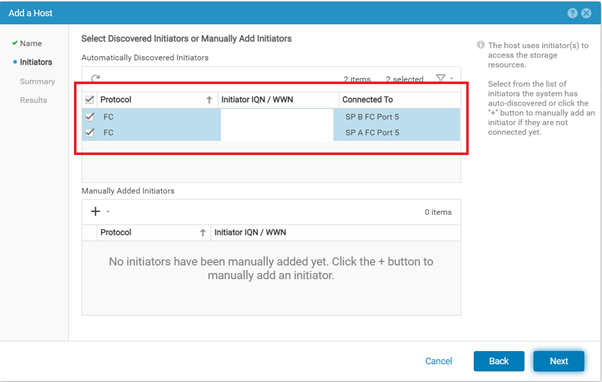

3) 연결된 서버 WWN을 확인한 후 설정.

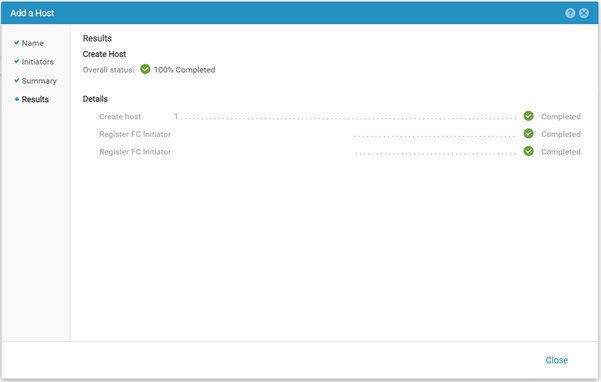

완료



7. LUN 설정

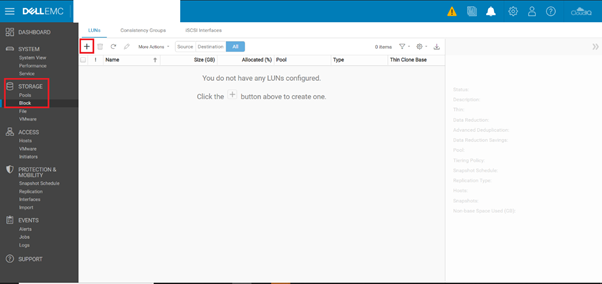

1) 오른쪽 메뉴에 STOTAGE-Block 을 선택 후 +버튼을 누른다.

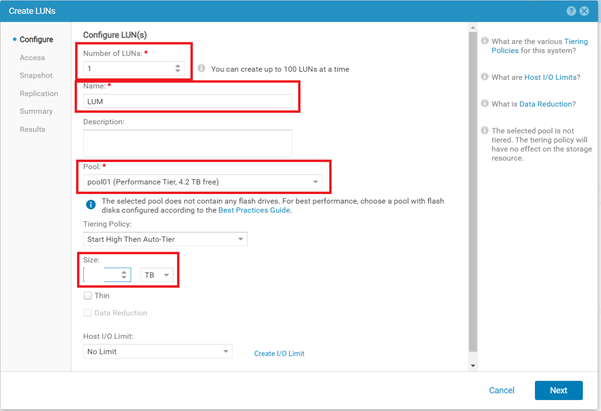

2) LUN 번호, 이름, 사용할 Pool, 사이즈를 설정 한다.(Thin 부분은 필요에 따라 선택해서 설정 하면 된다.)

3) 호스트를 맵핑 시켜준다.

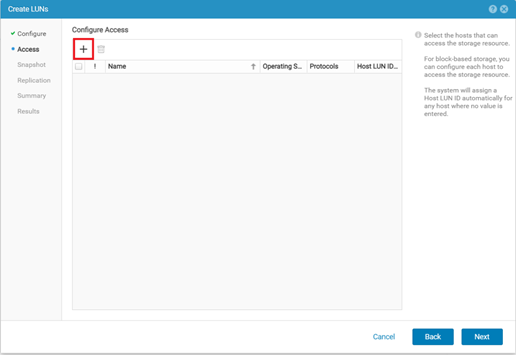

+버튼을 클릭해 호스트 확인

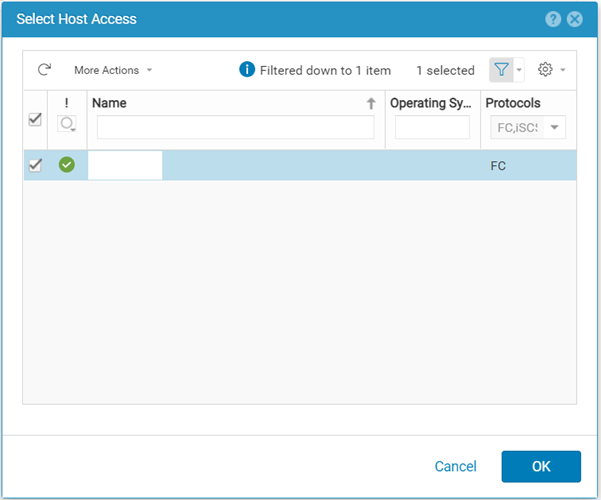

해당 호스트 체크

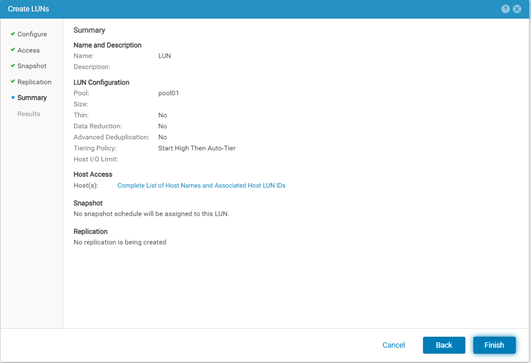

다시 한번 확인



추후 서버에 해당 볼륨이 잘 올라 왔는지 확인, OS별 서버별 Path설치 및 볼륨 마운트 까지 해주면 서버와 스토리지 셋팅을 완료 할수 있다.
