IBM V7000 설정 방법

스토리지는 다양한 밴더사가 있습니다.



그중 저희는 IBM V7000 스토리지를 이용한 IBM 스토리지 설정을 해볼려고 합니다.



지금 소개해드리는 방법도 있지만 많은 다양한 방법이 있어 현재 설명 해드리는 방법은 참고용으로 읽어 주시면 됩니다.





* SAN 스위치를 이용한 SAN 구성으로 진행을 하였습니다.



brocade SAN 스위치를 사용 하시는 분들은 아래 링크를 확인해 보시면 Zoning구성을 할 수 있습니다.



https://blog.innern.net/52



1.

 아이콘을 클릭하여 “내부스토리지” 클릭

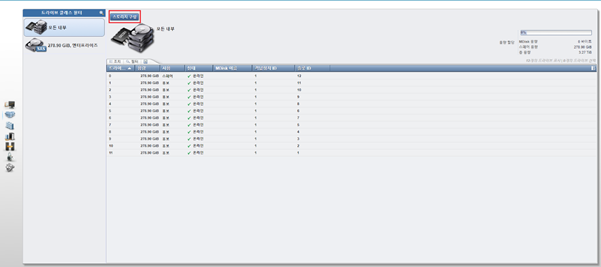

2. 스토리지 구성 클릭

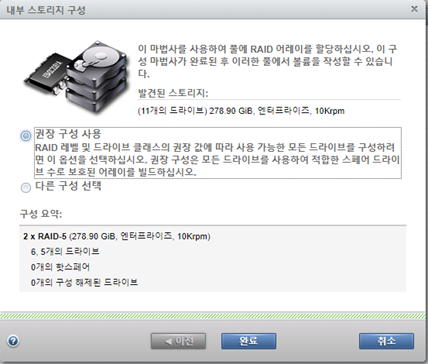

3. 원하는 내부 스토리지 구성을 작성

(자세한 내용을 모르시면 "권장 구성 사용"을 클릭하여 구성 하는 것이 좋다)



4.

 아이콘을 클릭하여 “호스트” 클릭



5. 메뉴 상단에 “+호스트 추가” 클릭



6. “파이버 채널 호스트”, “iSCSI 호스트” 중 원하는거 클릭

(“파이버 채널 호스트”를 이용할 예정)

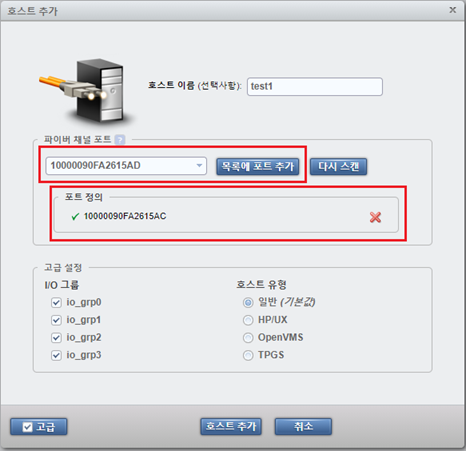

7. 호스트 이름이 필요하면 입력 후 파이버 채널 포트 리스트를 확인 후 맵핑을 원하는 WWN을 목록에 추가



8.

 아이콘을 클릭하여 “볼륨” 을 클릭



9. 메뉴 상단에 “+볼륨 작성” 클릭

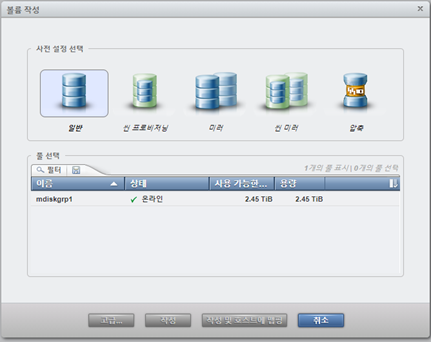

10. 사전 설정 선택에 원하는 설정을 선택 후 하단 풀선택에서 볼륨할당 할 풀을 선택

(일반으로 설정 할 예정)

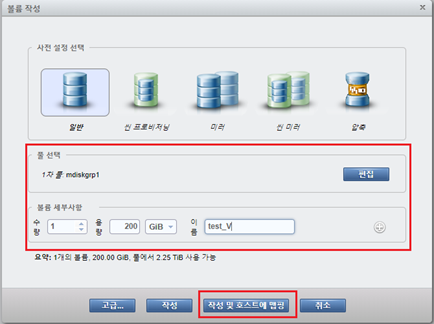

11. 원하는 용량과 수량, 이름을 설정하여 “작성 및 호스트에 맵핑”을 클릭

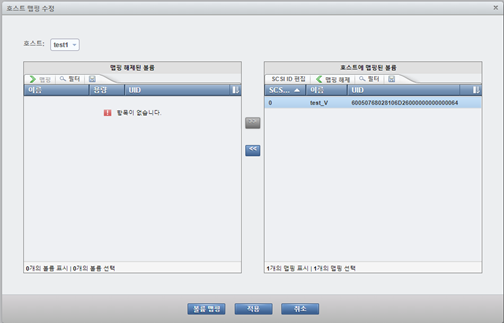

12. 원하는 호스트를 선택 후 볼륨을 할당 한다

- 상단에 “맵핑 해제된 볼륨”, “호스트에 맵핑된 볼륨”이 표시 되어있는데 “호스트에 맵핑된 볼륨”에 있는 볼륨들이 할당됩니다.



13.  볼륨 할당한 서버 접속 정상적으로 볼륨이 올라오는지 확인
