vSphere에서 디스크 공유 설정하는 방법

레거시 환경에서 서버를 Active/Active나 Active/Standby 방식으로 이중화 구성을 하려면 두대의 서버가

하나의 스토리지 볼륨을 바라보는 구성을 많이 하게 된다.

이러한 스토리지 볼륨 공유 구성을 가상화 환경인 vsphere 환경에서도 동일하게 구성이 가능하다.



테스트 환경은 아래와 같다.

1. VMware vSphere 8.0.3

2. OS - Rocky Linux 10.2 두대 (node1, node2)

3. share 볼륨 - 20G 가상 디스크





1. node1에 새 가상디스크 추가

먼저 node1에 공유볼륨으로 사용한 가상 디스크를 추가한다.

여기서 가상 디스크는 새로 생성해도 되고 기존에 있는 디스크를 사용해도 된다.

다만, 공유 볼륨으로 사용할 디스크의 조건에 충족해야 한다.

  여기선 새 디스크를 추가했다.

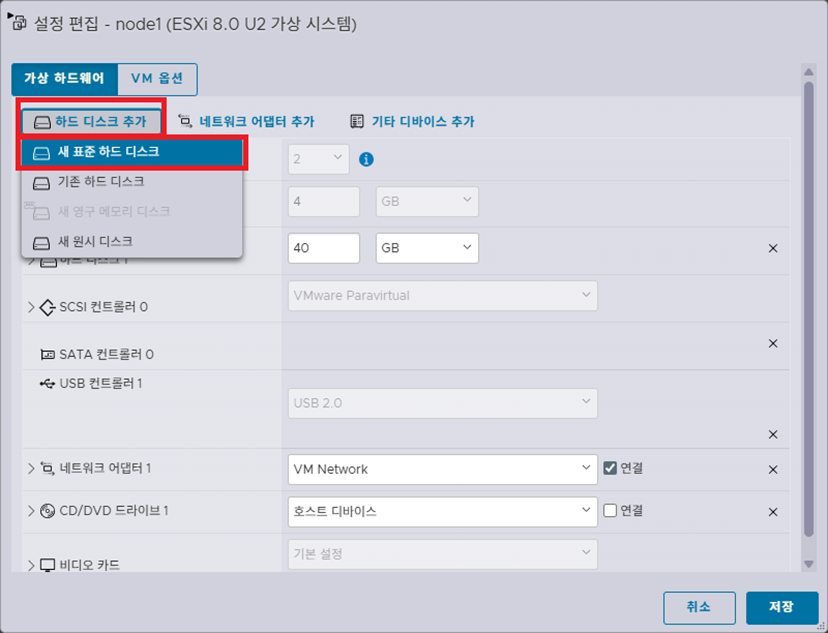

vsphere 에서 node1 선택 -> 설정 편집 -> 하드 디스크 추가 -> 새 표준 하드 디스크







2. 새 가상 디스크 속성 변경

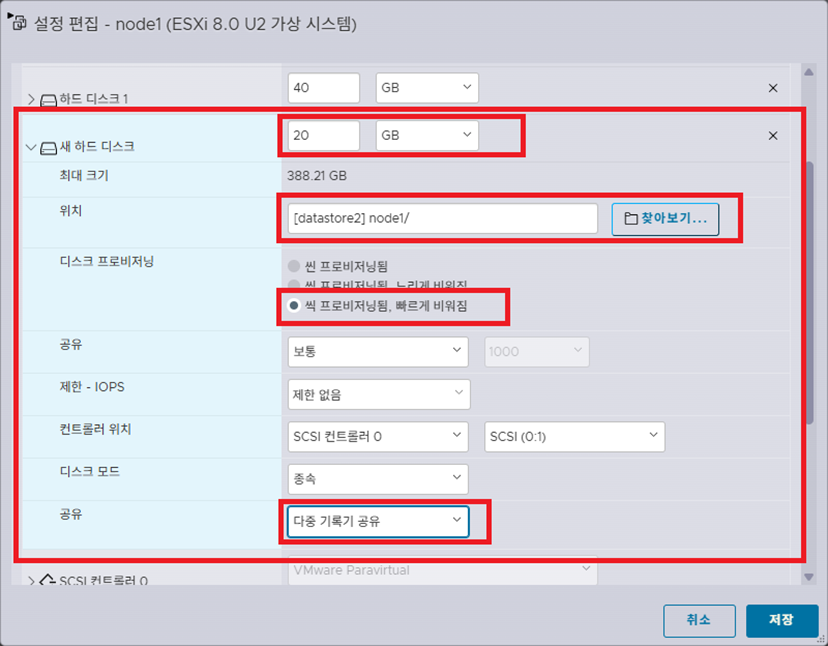

기존 디스크 아래 새로 생성된 ‘새 하드 디스크’의 속성을 아래와 같이 변경한다.

항목	내용
디스크 용량	20GB로 수정
위치	새로 추가한 디스크는 데이터스토어 안에 해당 VM이 있는 디렉토리 안에 생성이 된다. 만약 공유볼륨을 별도로 관리 하고싶다면 데이터스토어에 디렉토리를 만들고 따로 저장한다.
디스크 프로비저닝	‘씩 프로비저닝됨, 빠르게비워짐’ 으로 선택
공유	‘다중 기록기 공유’ 으로 선택









‘씩 프로비저닝됨, 빠르게비워짐’ 과 ‘다중 기록기 공유’ 이 두개의 설정은 공유 볼륨을 구성하는데 필수 조건이다.



설정을 하고 저장을 한다.



3. node2에 기존 가상 디스크 추가

node2 vm을 종료한 다음 ‘설정 편집’ 으로 진입하여 node2에 ‘하드 디스크 추가’를 하는데 ‘새 표준 하드 디스크’가 아닌 ‘기존 하드 디스크’로 선택한다..

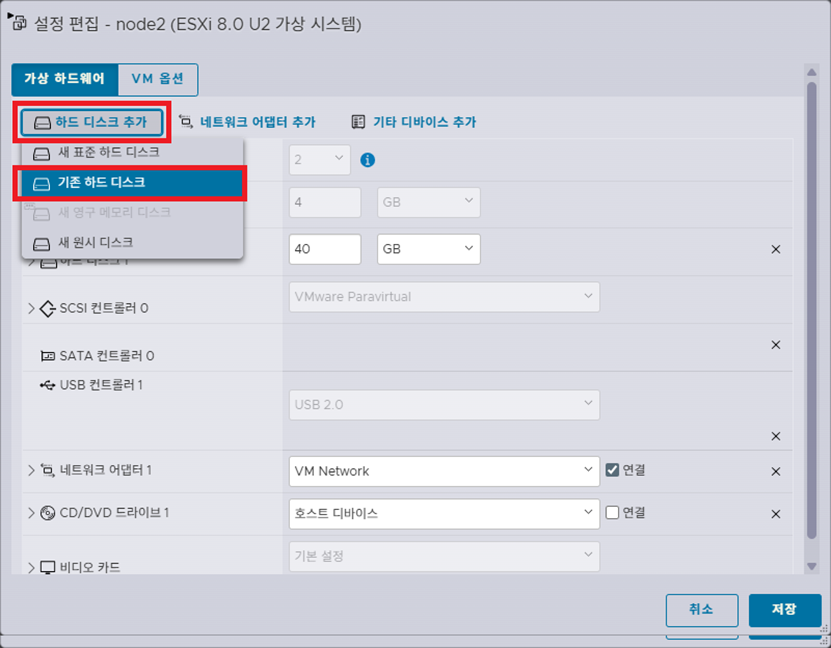

node2 선택 -> 설정 편집 -> 하드 디스크 추가 -> 기존 하드 디스크

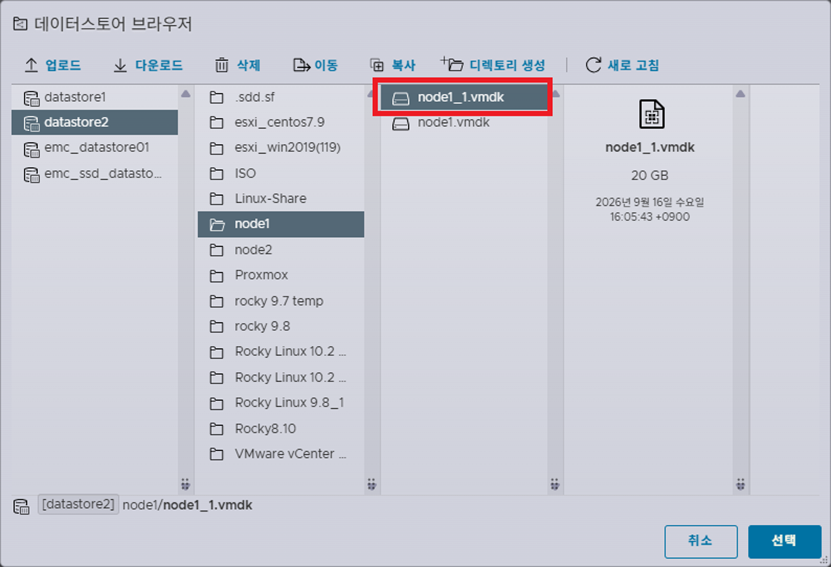

기존 디스크를 선택할 수 있도록 데이터스토어 브라우저가 나오는데 node1 디렉토리안에 새로 추가된

디스크를 선택하여 추가한다.





4. node2에서 가상디스크 속성 변경

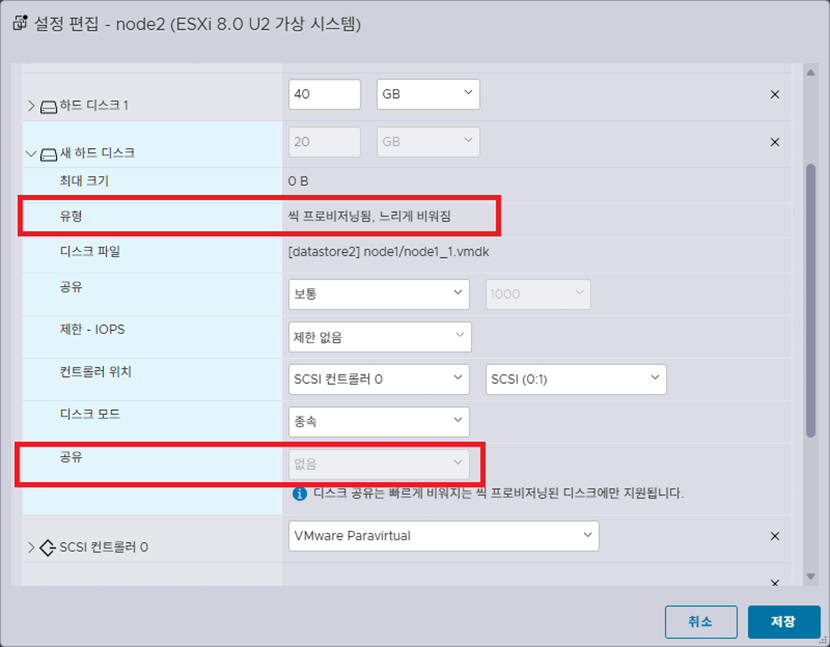

node1에서 ‘씩 프로비저닝됨, 빠르게 비워짐’ 과 ‘다중 기록기 공유’ 로 설정했던 디스크임에도

node2에서 기존 디스크 추가를 하면 ‘씩 프로비저닝됨, 느리게 비워짐’으로 설정되어 있다.

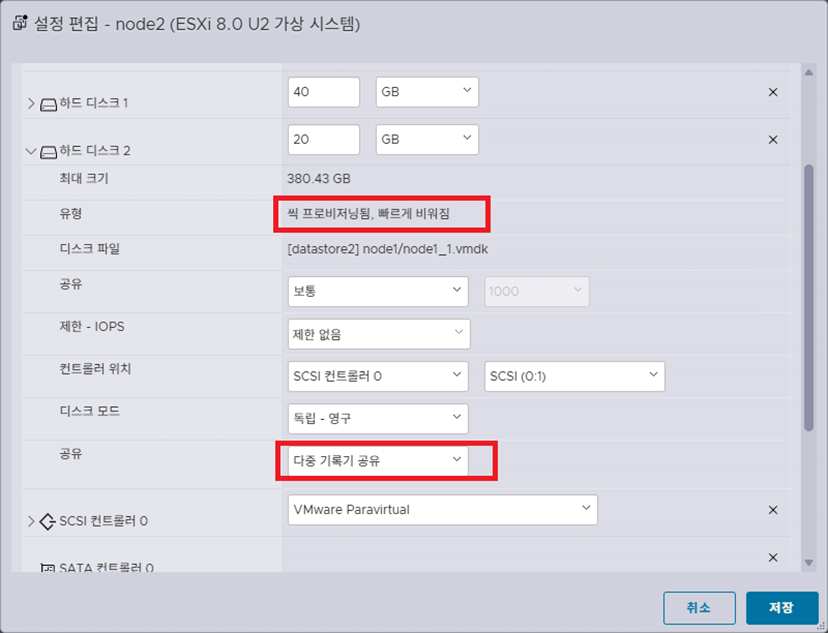

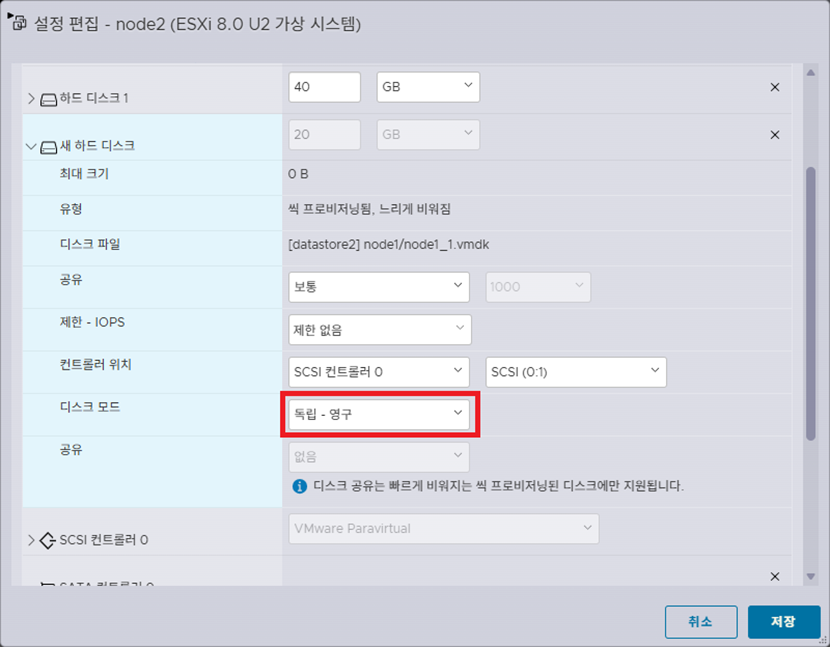

여기서 디스크 모드에서 ‘종속’을 ‘독립 – 영구’로 변경하고 저장한다.







그리고 다시 ‘설정 편집’으로 열어보면 유형이 ‘씩 프로비저닝됨, 빠르게 비워짐’으로 되어 있을 것이다.

여기서 공유부분만 ‘다중 기록기 공유’로 변경하고 저장한다.







5. Disk UUID 매개변수 추가하기 (추천)

볼륨을 공유해서 사용할 경우 OS에서 해당 디스크가 공유 볼륨임을 확인하기 위해서 필요한게 디스크의 UUID정보인데 디스크의 UUID에 대한 매개변수를 추가하지 않을 경우 OS에선 디스크의 UUID가 표지 되지 않는다. 단순히 디스크를 사용하는 데는 문제가 없으나 관리차원에서 매개변수 값을 추가하는 것을 추천한다.

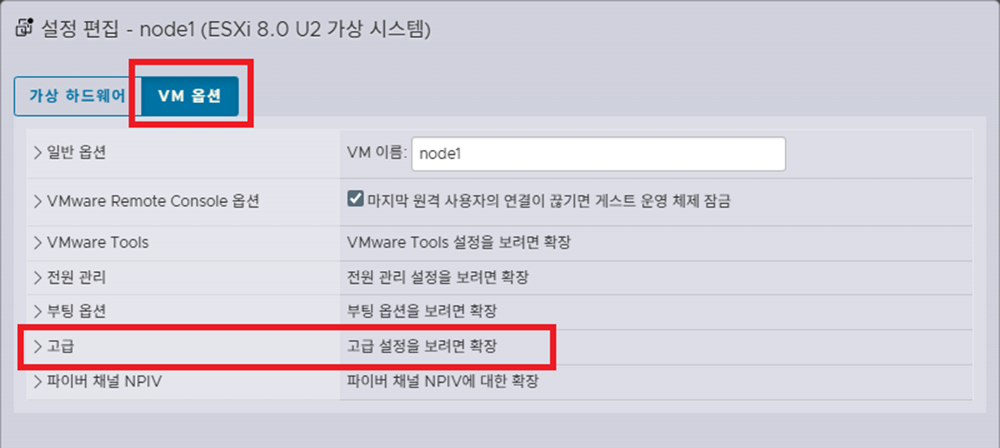

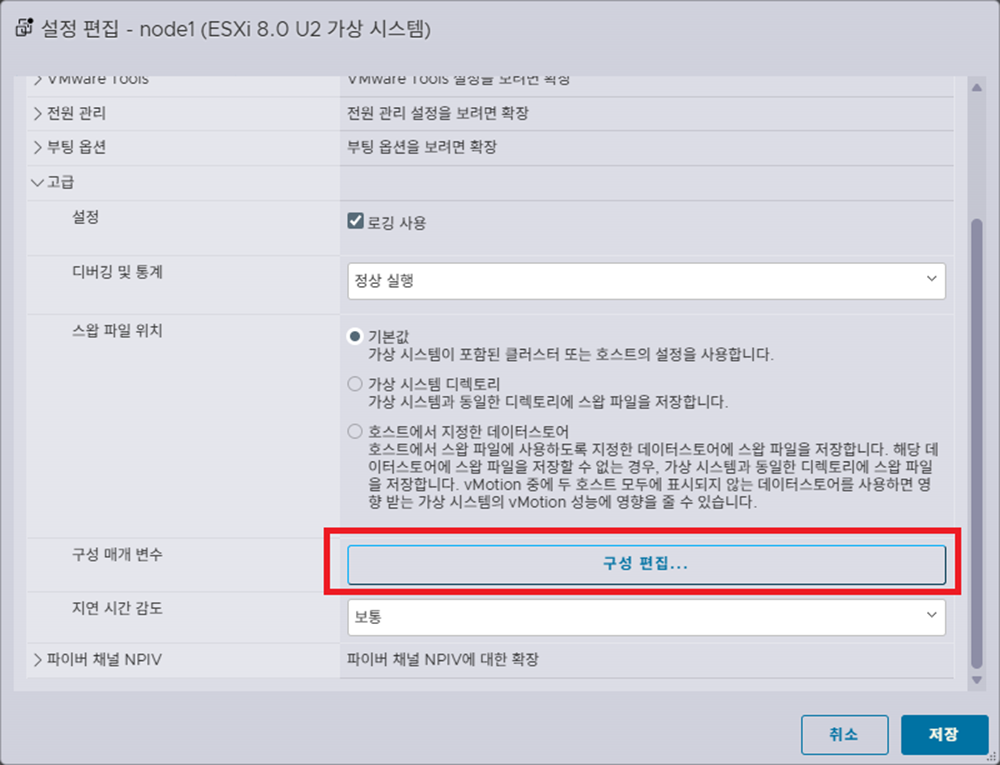

vsphere 에서 node1 선택 -> 설정 편집 -> VM옵션 -> 고급







“고급” 항목을 확장하고 구성편집 클릭한다.

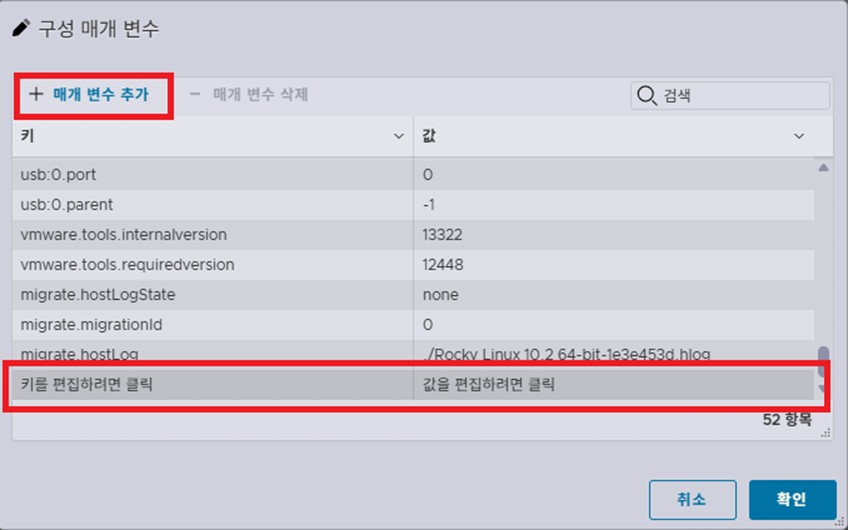

“매개 변수 추가” 를 클릭하면 맨 아래에 새로운 항목이 생성 된다.







새로 추가된 항목에 매개 변수 값을 입력한다.

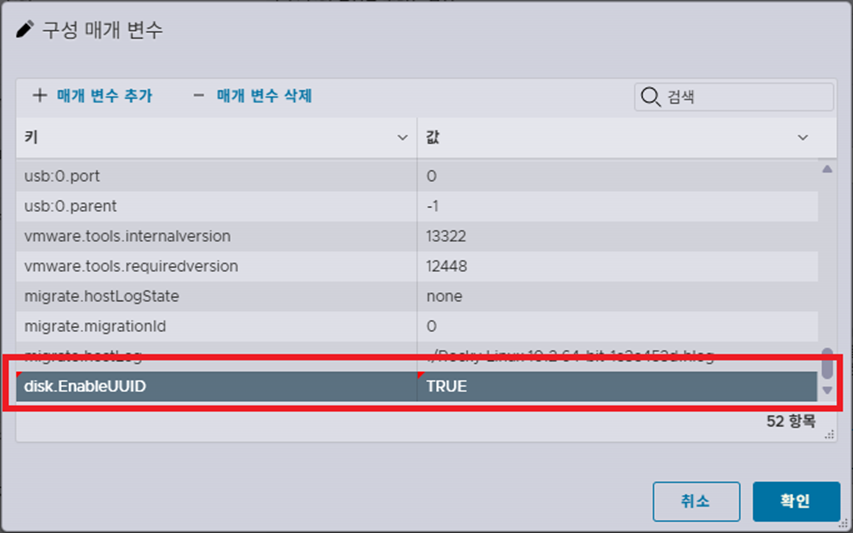

키 : disk.EnableUUID    값 : TRUE



node2에도 동일한 설정을 해주고 node1과 node2 모두 부팅을 한다.





6. 추가된 디스크 확인

node2 vm을 부팅하면 정상적으로 부팅이 되는 것을 확인할 수 있다.

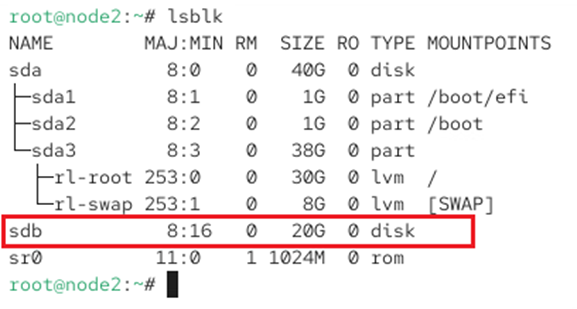

node1 과 node2 서버에 로그인 하여 20GB 공유 디스크가 인식되는지 확인한다.
