VMware 에서 Alteon L4 설치





본 포스트에서는 VM웨어에서 라드웨어의 Alteon L4 설치 및 초기 장비 설정을 다룹니다.



https://www.radware.com/resources/softwaredownloads/developersoftware

Application Delivery Software Free Download For Developers | Radware

라드웨어 홈페이지에서 AlteonOS OVA 파일을 다운로드하여야 합니다.

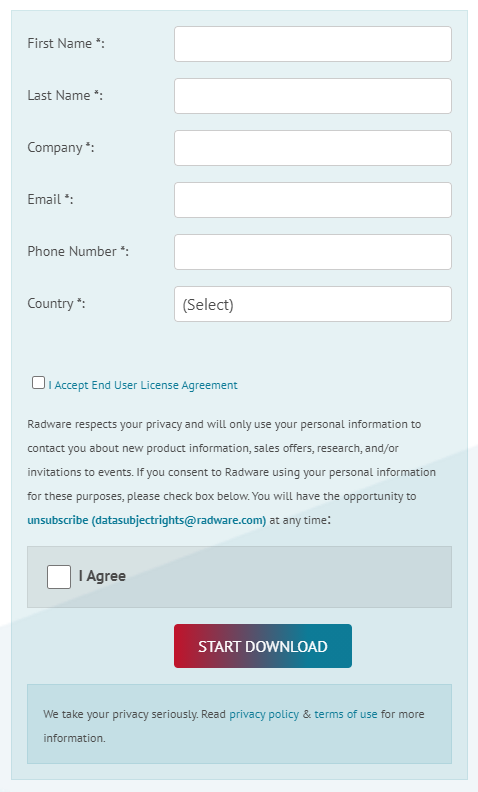

다운로드 페이지에 가시면 위와 같이 입력 항목들이 나옵니다. 적당히 입력하고 START DOWNLOAD를 누릅니다.

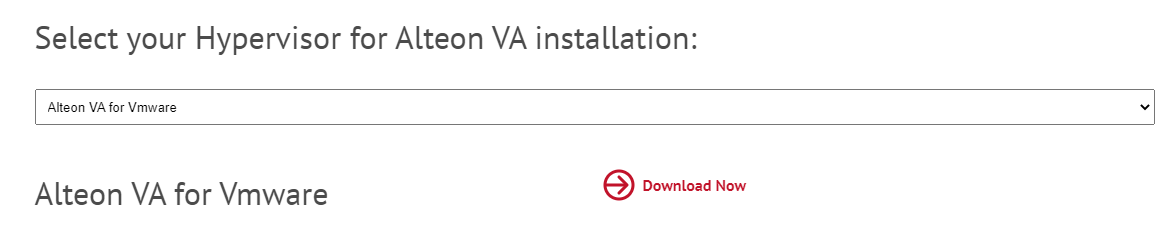

Alteon VA for Vmware를 선택해 주시고 다운로드를 받아 줍니다.



파일을 다운로드 받으시고 압축을 풀어주시면 위와 같이 파일이 나옵니다.

저희는 2번째 ova파일을 vm웨어에 설치해 줄 것입니다.



vm웨어에서 file -> open을 누르시고 다운로드한 ova파일을 선택하여 설치해 줍니다.

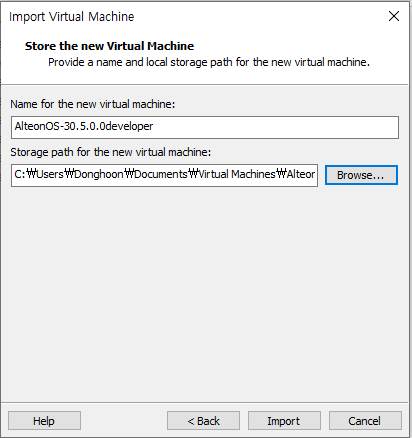

위 화면에서 가상 머신 이름과 머신 파일 위치를 설정하고 설치하시면 됩니다.

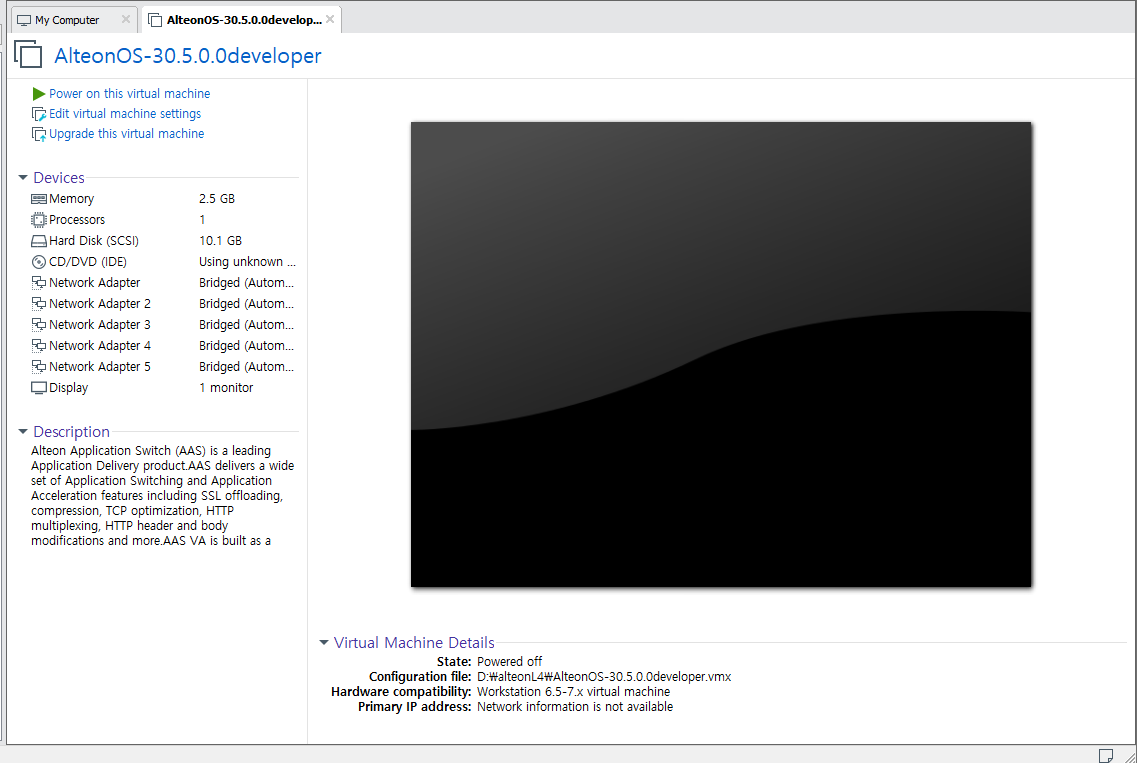

위와 같이 설치가 완료 되었으면 이제 필요한 만큼 포트 수를 추가해야 됩니다.

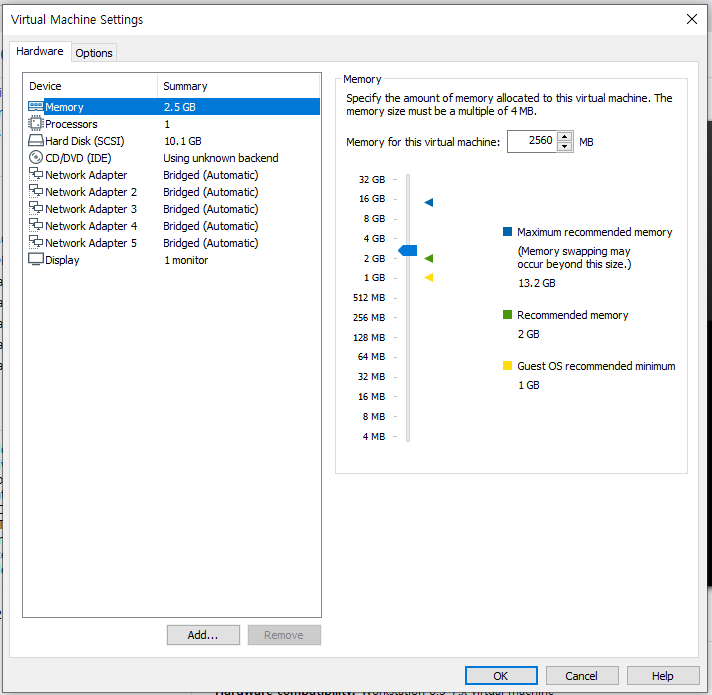

왼쪽 상단에 Edit virtual machine settings에 들어가시면 위와 같은 페이지가 나옵니다.

여기서 포트는 Network Adapter들이고 첫 번째는 mgmt포트입니다.

즉 실사용 가능 포트는 기본적으로 2개로 설정되어있습니다.

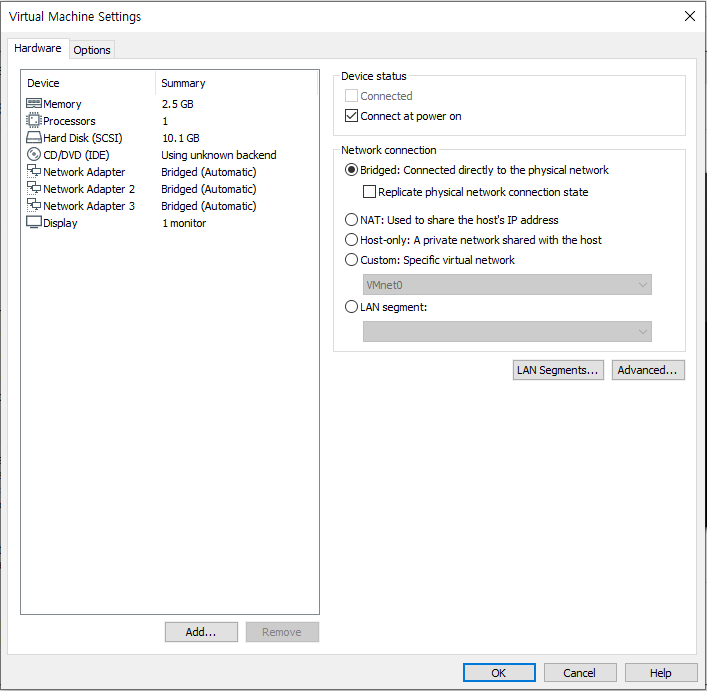

저는 Network Adapter를 2개 추가하였습니다. 그리고 Bridged로 설정했습니다.

Network Adapter 설정은 Alteon L4 SLB 포스트에서 설명드리겠습니다.



설정이 완료되셨으면 OK버튼을 누르고 가상 머신을 실행시켜 줍니다.



실행하시면 mgmt포트에 DHCP 서버에서 ip를 가져와 자동으로 설정해 줍니다.



초기 계정 설정은 username:admin password:admin 으로 설정되어 있습니다.

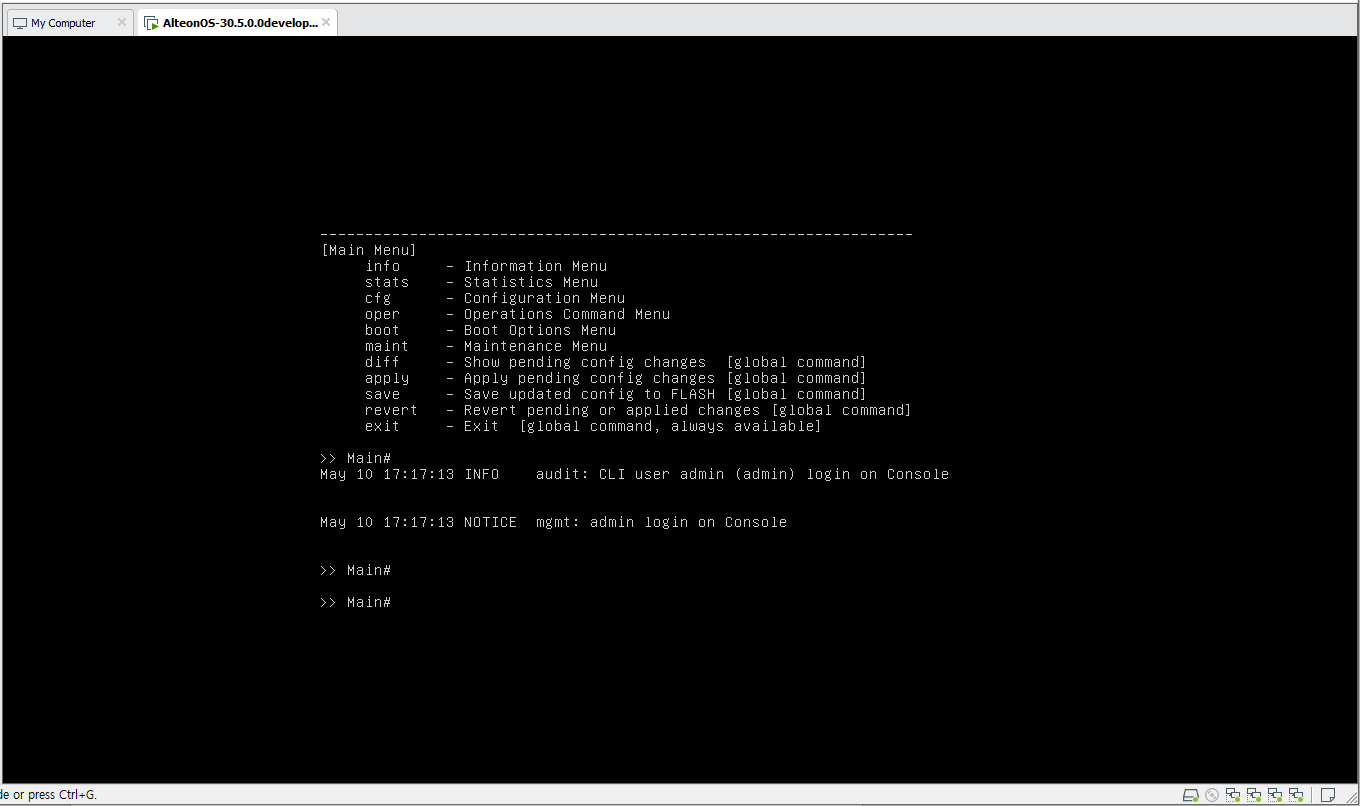

password에  admin 를 입력하시면 위와 같은 화면이 나타납니다.





이제 mgmt ip를 확인해 보겠습니다.

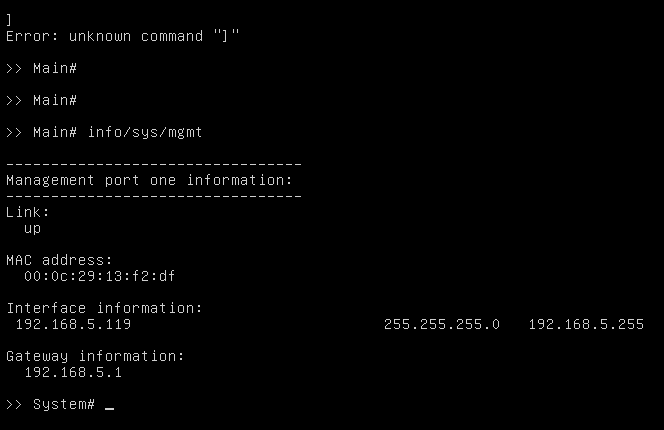

info/sys/mgmt를 입력하시면 위와 같이 mgmt포트에 대한 정보가 출력됩니다.



mgmt ip를 변경 할 시 아래와 같이 입력해 주시면 됩니다.



cfg/sys/mmgmt/addr xxx.xxx.xxx.xxx            #x에는 원하시는 ip를 입력하시면 됩니다.

/                                                         #main으로 이동합니다.

save                                                    #config를 저장합니다.

apply                                                   #config를 적용합니다.

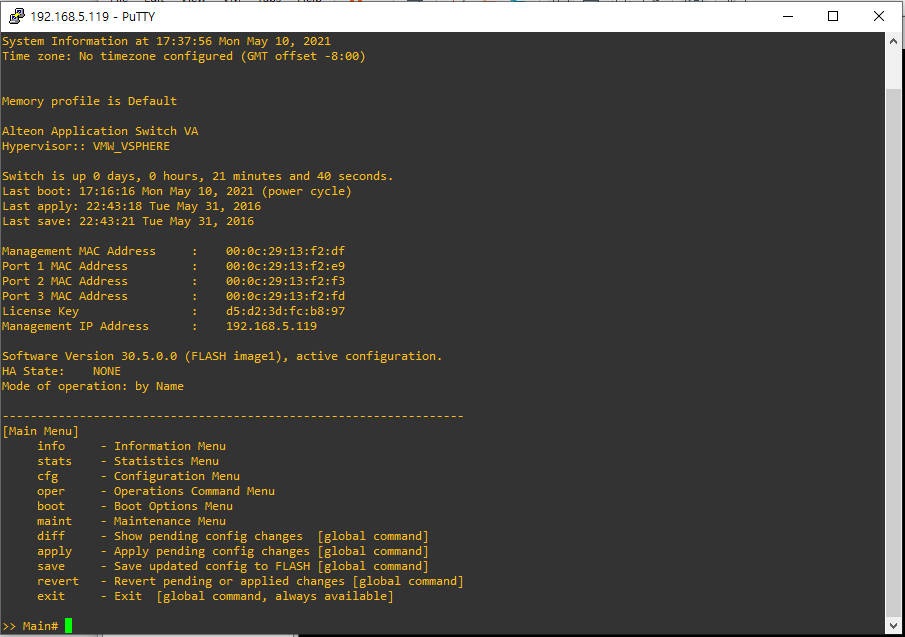

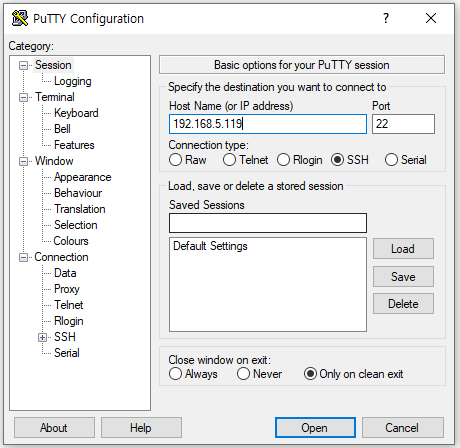

해당 ip를 putty를 이용해 접속해 보겠습니다.



SSH로 접속을 하며 기본 포트인 22로 접속합니다.

계정은 admin/admin으로 접속하시면 됩니다.





이번에는 port정보를 확인해 보겠습니다.

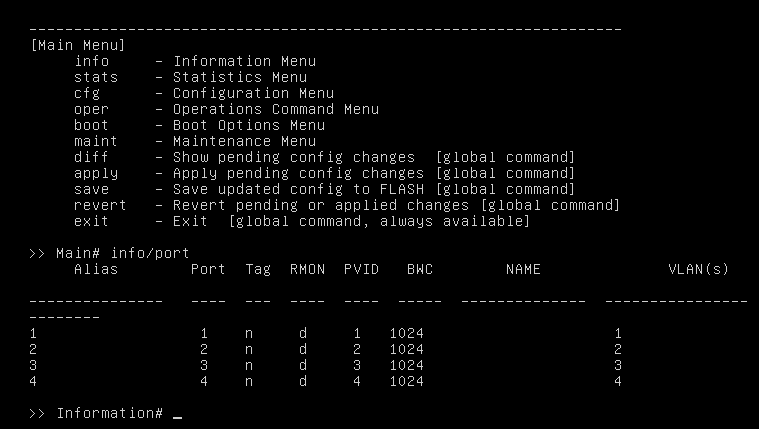

info/port 입력 시 다음과 같이 포트 정보가 나타납니다.

가상 머신 설정 시 Network Adapter가 총 5개였고 첫 번째는 mgmt 포트이기 때문에 port정보에 나타나지는 않습니다.







다음 포스트에서는 SLB구성에 대해 다루어 보겠습니다.
