HP ProLiant Gen9 서버 iLO 설정 방법

iLO (Integrated Lights-Out) 란?

- HP 시스템을 관리하기 위해 유용한 원격제어관리 모듈입니다.

테스트로 사용된 장비는 HP ProLiant dl380 Gen9 입니다.

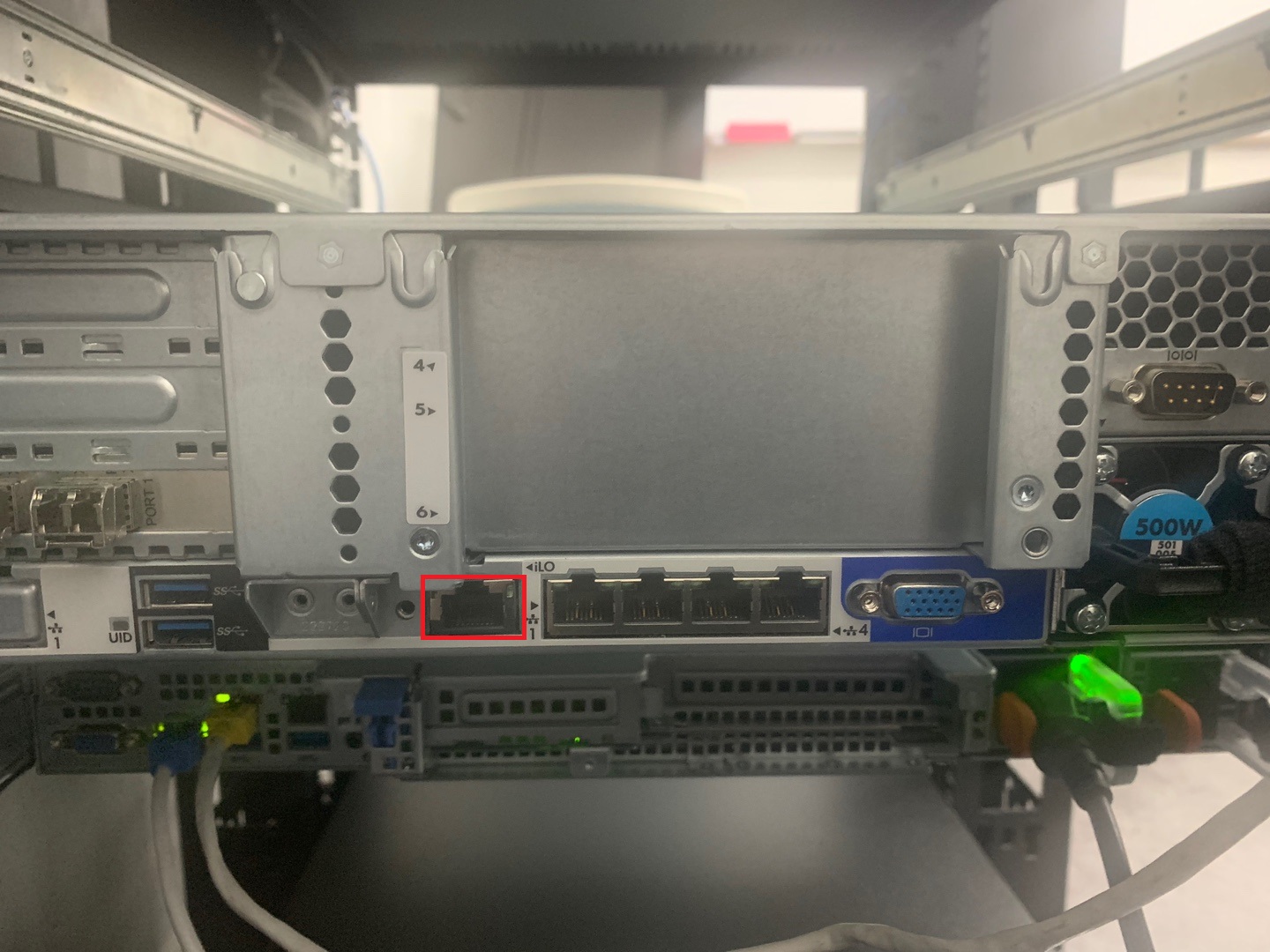

iLO는 서버 뒷면에 iLO 포트가 존재 합니다.

iLO 포트에 LAN선을 꽃아주고 서버 부팅을 합니다.

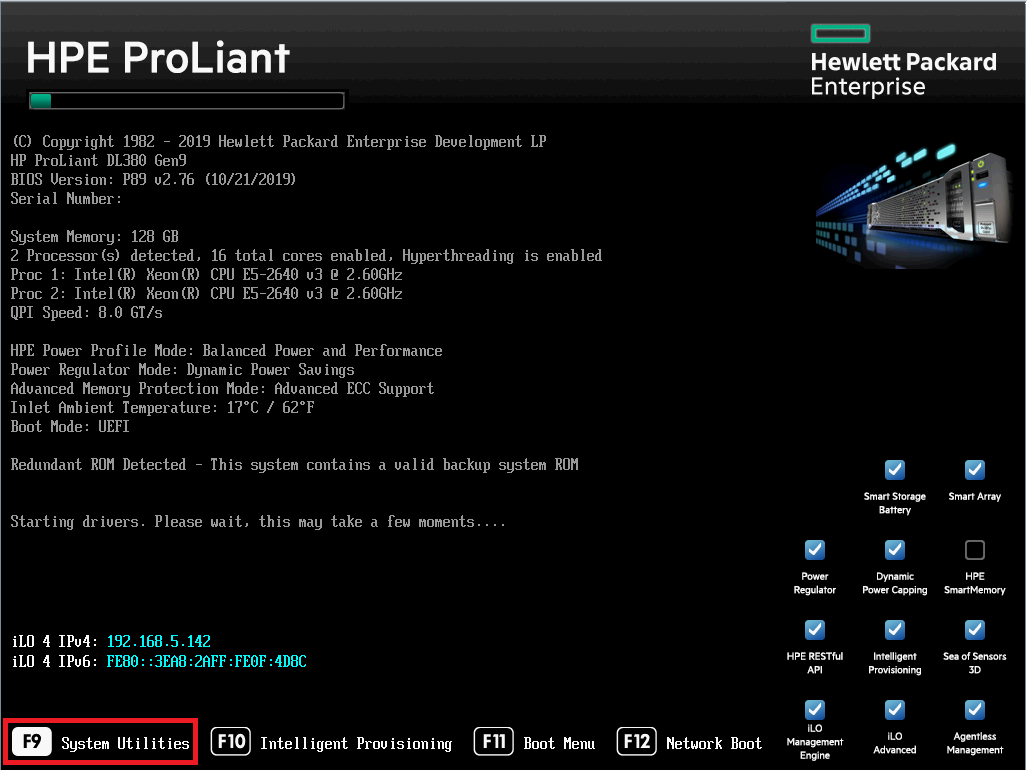

HP 서버 초기 부팅 화면입니다.

F9 버튼을 눌러 System Utilities 접속 합니다.

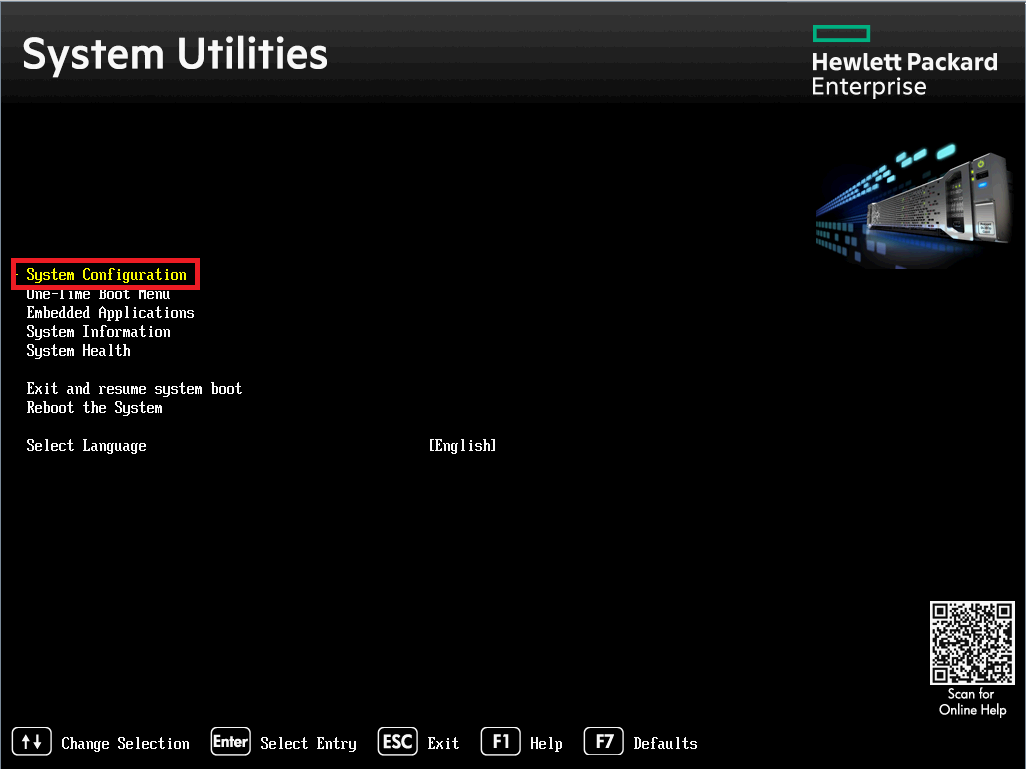

System Utilities 화면입니다.

System Configuration 버튼을 눌러줍니다.

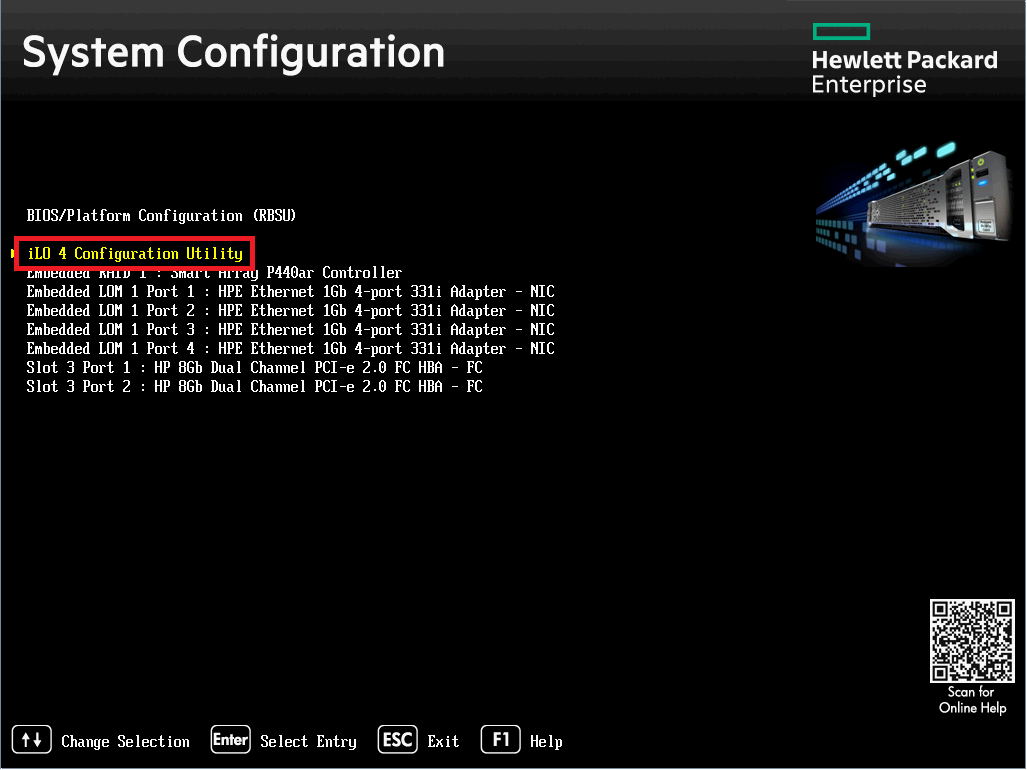

System Configuration 화면 입니다.

iLO 4 Configuration Utility 버튼을 눌러줍니다.

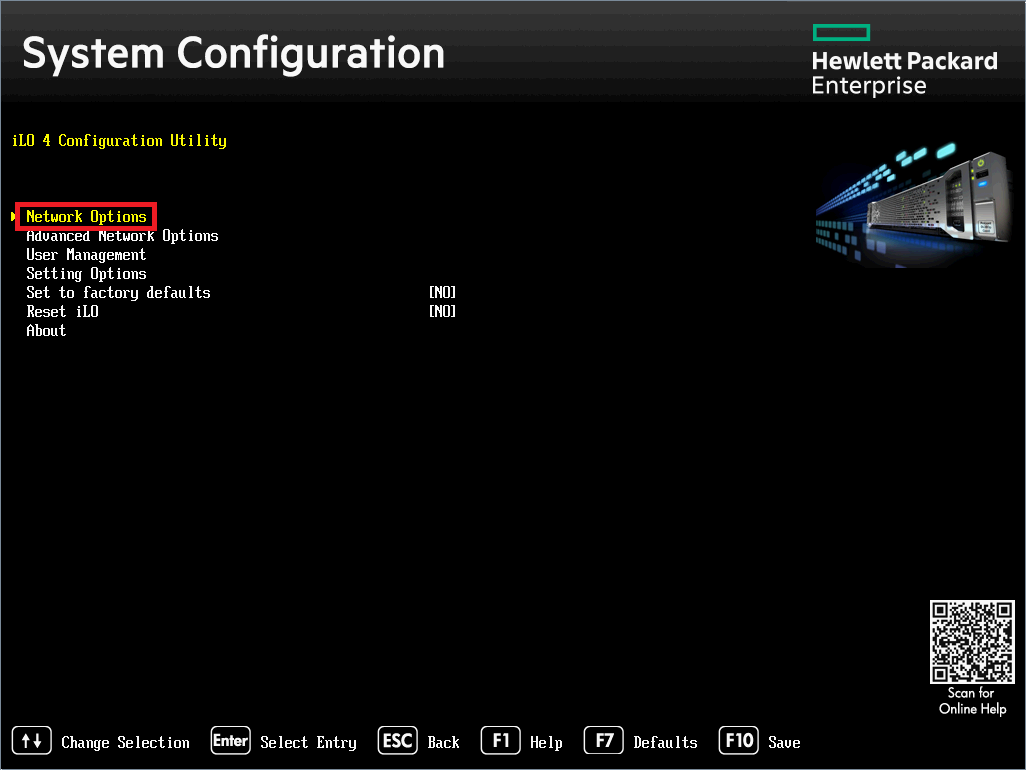

iLO 4 Configuration Utility 화면 입니다.

Network Options 버튼을 눌러줍니다.

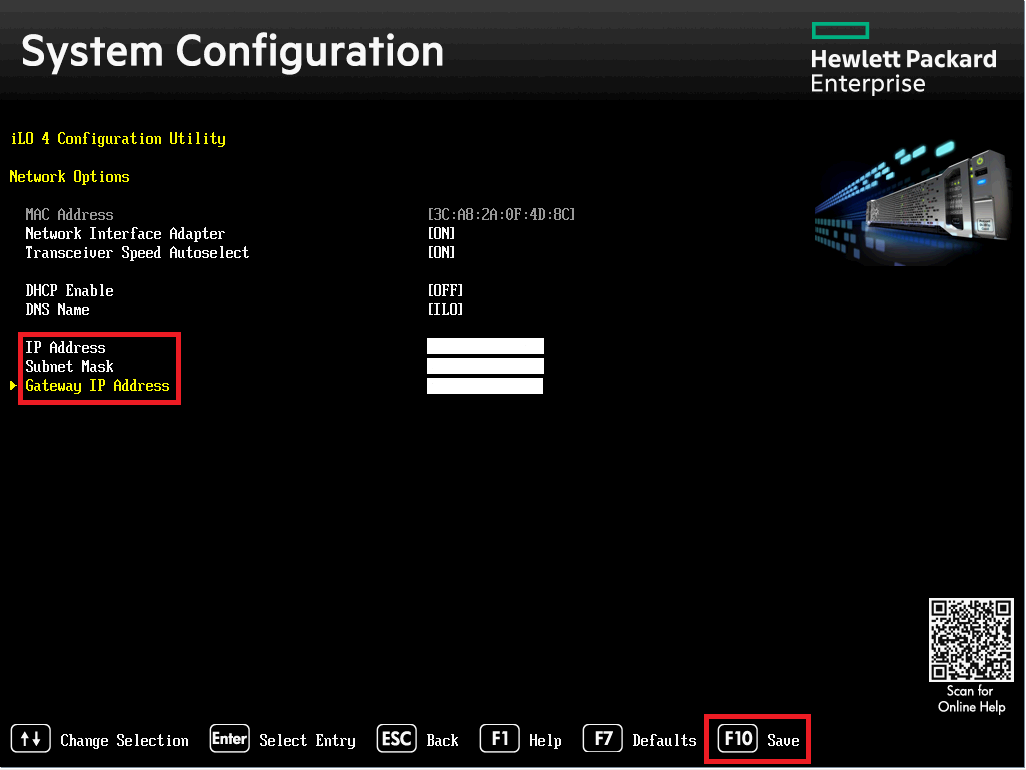

Network Options 화면 입니다.

DHCP를 사용하시려면 DHCP Enable을 ON으로 수정하고

수동으로 IP설정 하시려면 IP , Subnet Mask , Gateway IP 를 설정해주고 F10 버튼을 누르고 Y를 눌러 Save 합니다.

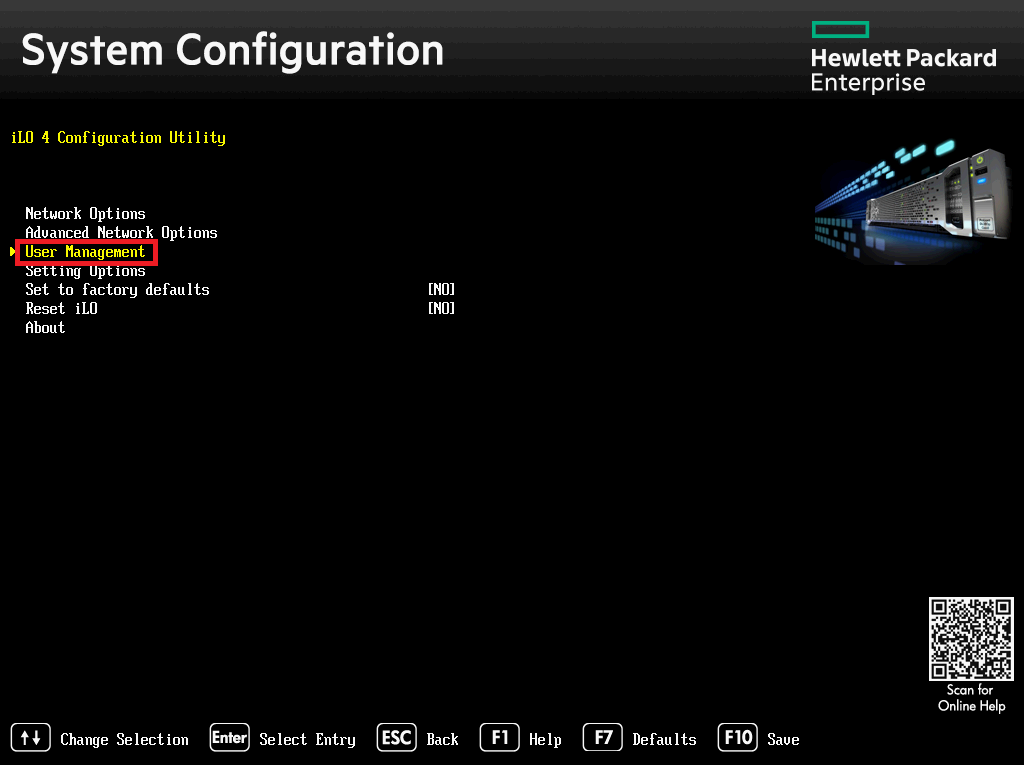

iLO 계정을 추가하기 위해 iLO 4 Configuration Utility 화면에서 User Management를 눌러줍니다.

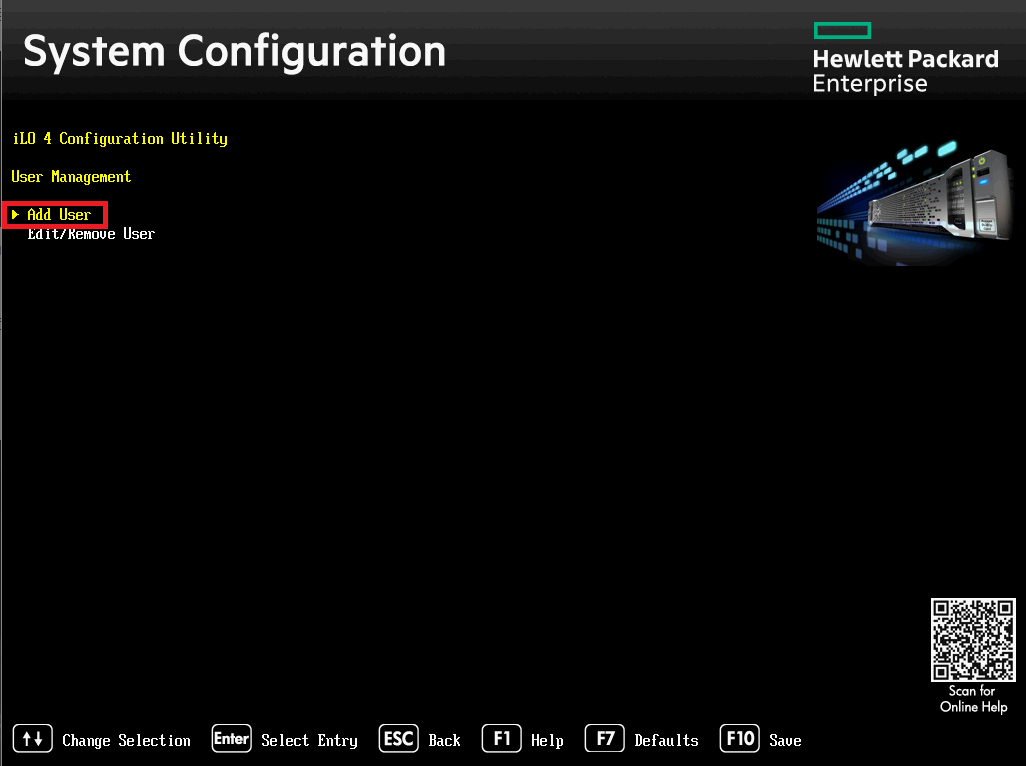

User Management 화면입니다.

iLO 계정 생성을 위해 Add User를 눌러줍니다.

Edit/Remove User을 눌러 설정된 계정을 수정 및 삭제 할 수 있습니다.

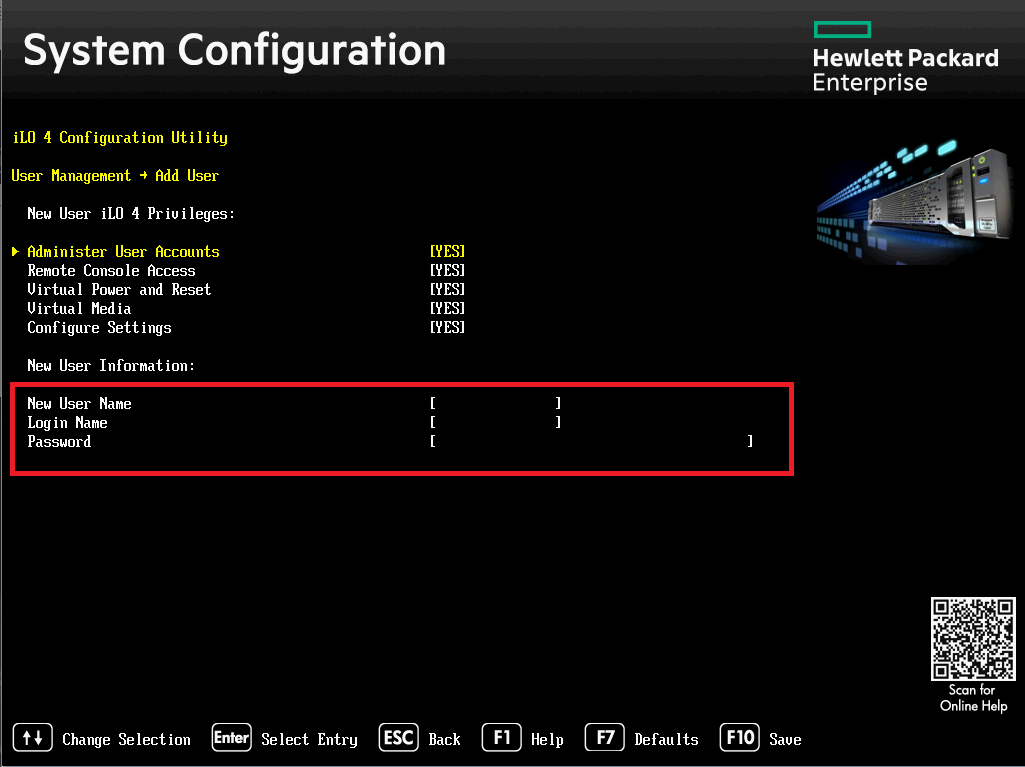

Add User 화면 입니다.
새로 추가할 계정 Name 과 Password 입력하고 F10 -> Y 를 눌러 Save 합니다.

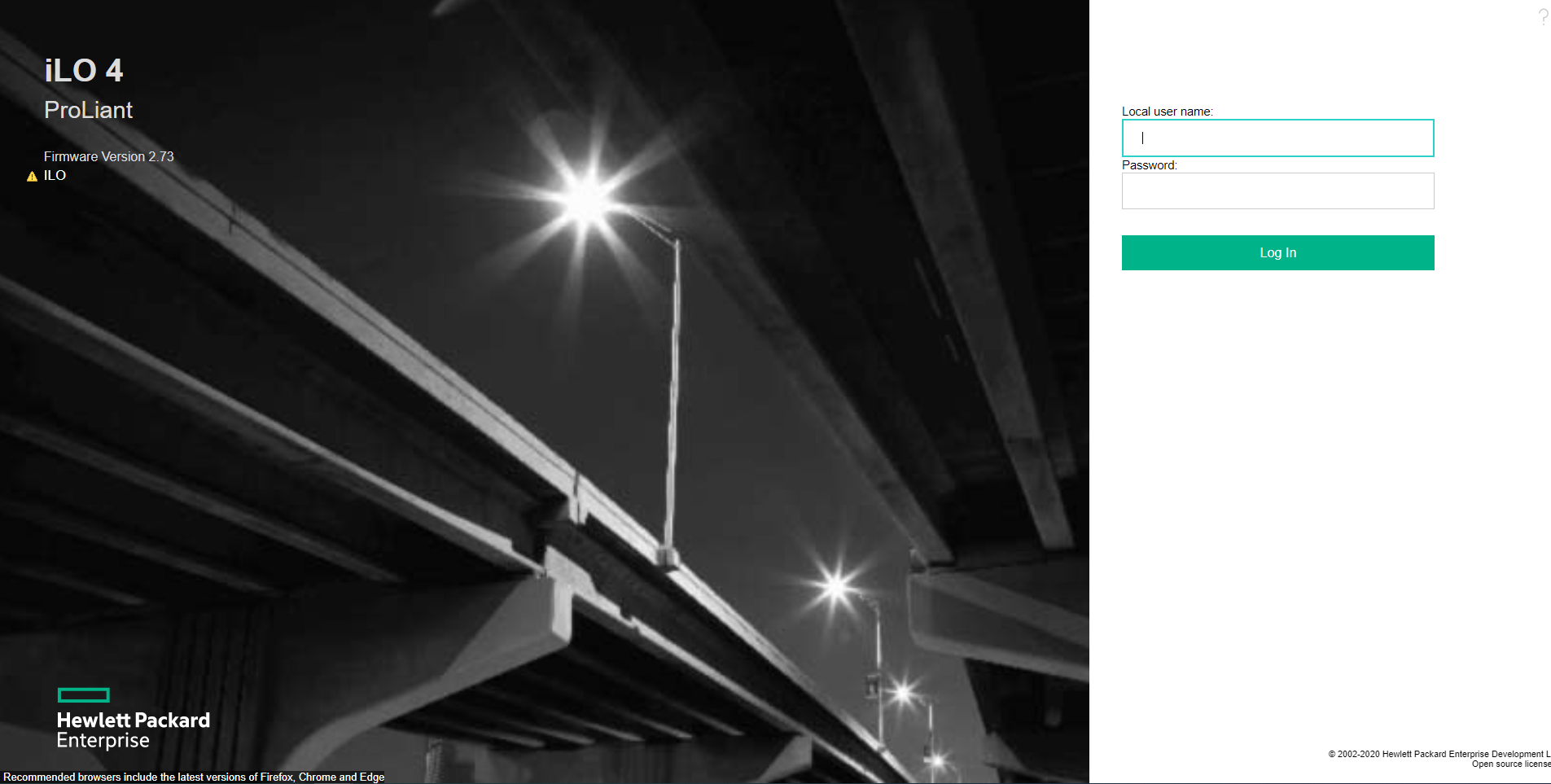

iLO 로그인 화면입니다.

설정한 IP 혹은 DHCP 할당받은 IP를 주소창에 입력하면 iLO 로그인 화면이 나타납니다.

Administrator (기본계정) 이나 설정한 계정을 입력해 로그인합니다.

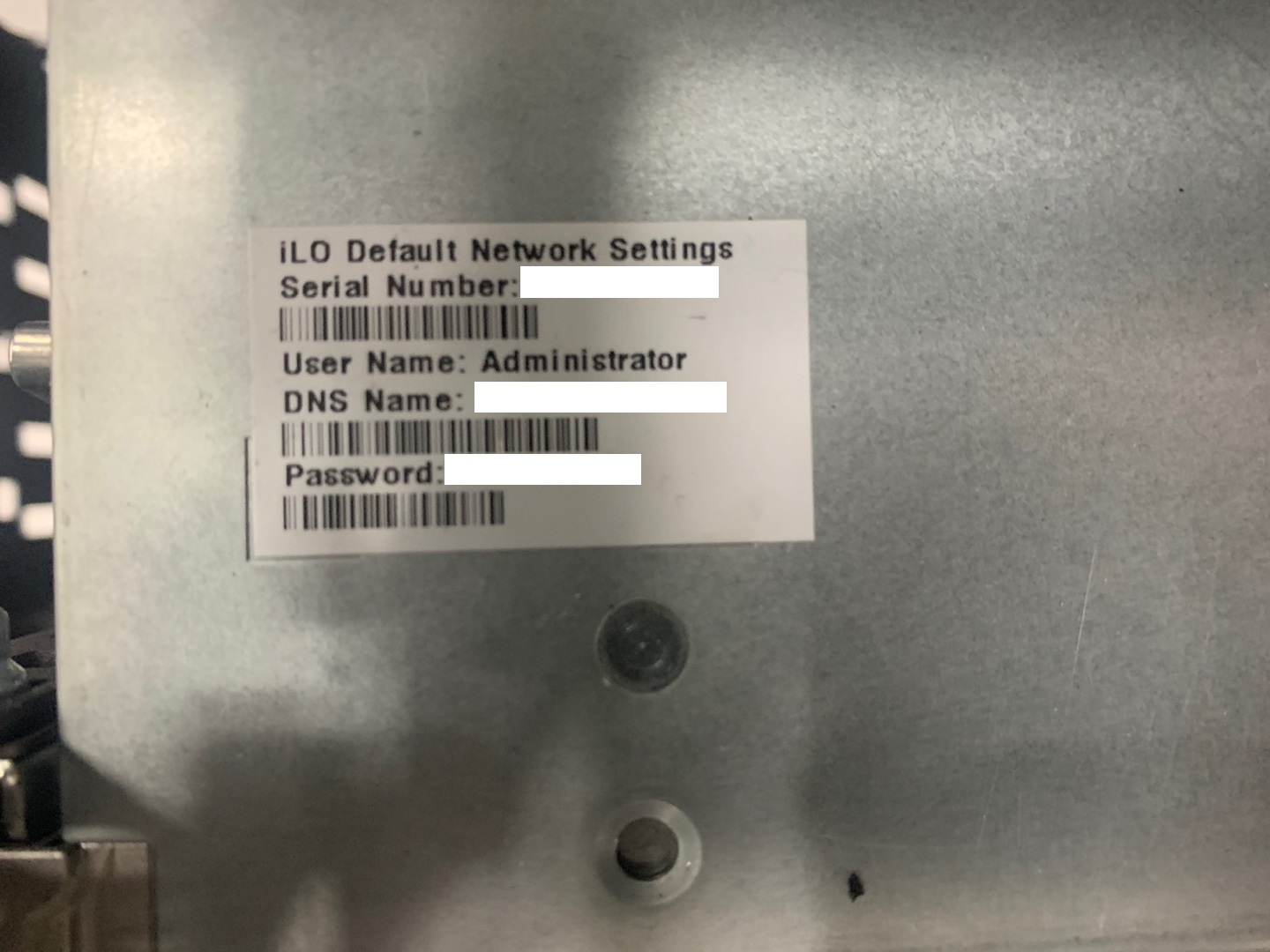

iLO 기본 계정은 서버 윗판에 그림과 같이 표시되어 있습니다.

iLO를 통해 HP 서버의 System 상태 및 정보 , log , Storage , 원격 등 확인할 수 있는 유용한 기능입니다.
