HP Gen9 서버 RAID 구성 및 삭제 방법

이 글은 HP 서버의 RAID 구성 및 삭제 방법을 설명하는 글 입니다.

테스트로 사용된 장비는 HPE ProLiant dl380 gen9 입니다.



먼저, 서버를 부팅합니다.

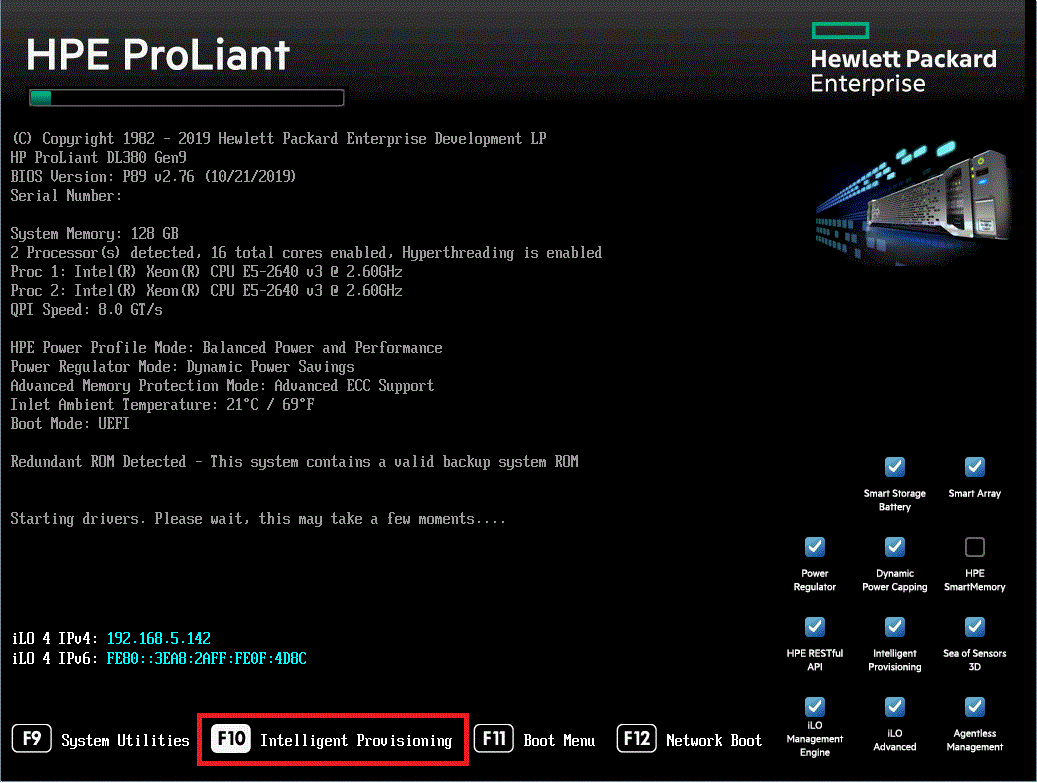

서버 부팅 후 화면



서버 부팅 후 화면입니다.

F10버튼을 눌러 Intelligent Provisioning 모드로 진입합니다.

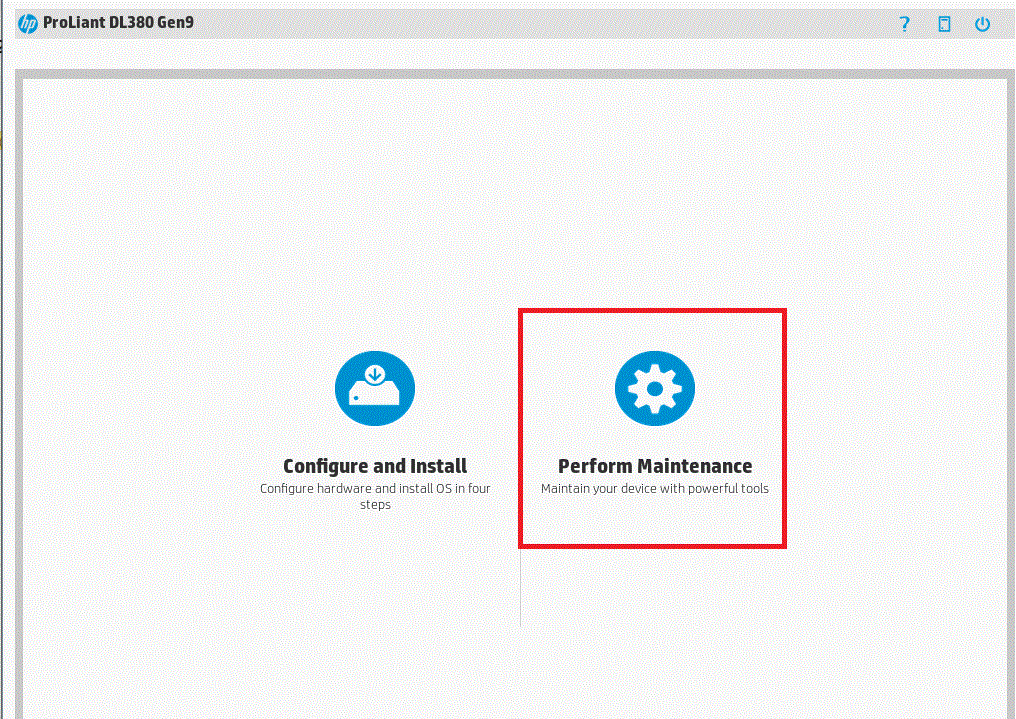

Intelilgent Provisioning 화면



Intelilgent Provisioning 화면 입니다.

Perform Maintenance 를 선택 합니다.

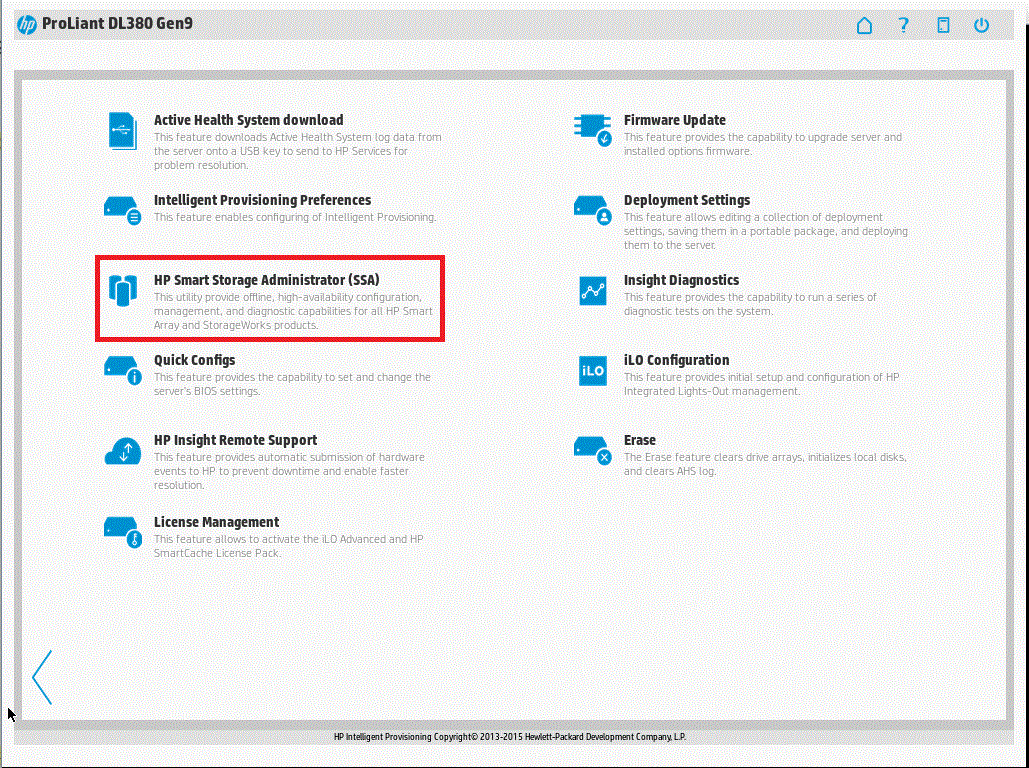

Perform Maintenance 화면



Perform Maintenance 화면 입니다.

HP Smart Storage Administrator (SSA) 를 선택 합니다.

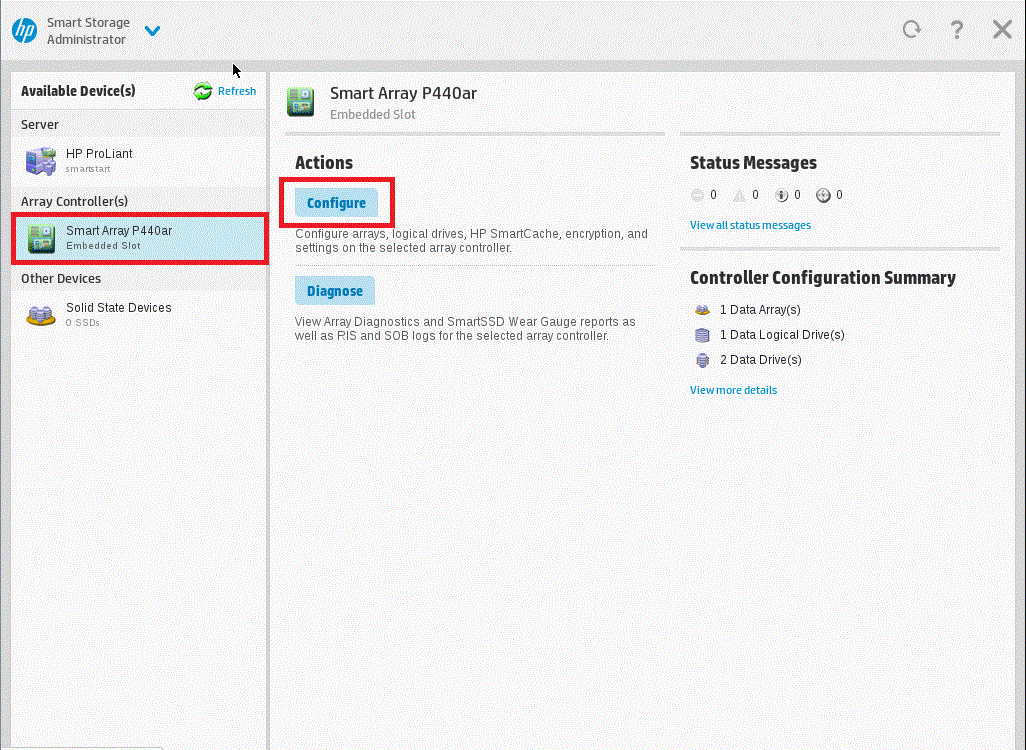

Smart Storage Administrator 화면



Smart Storage Administrator 화면 입니다.

좌측 Smart Array 를 누르고 configure 선택 합니다.

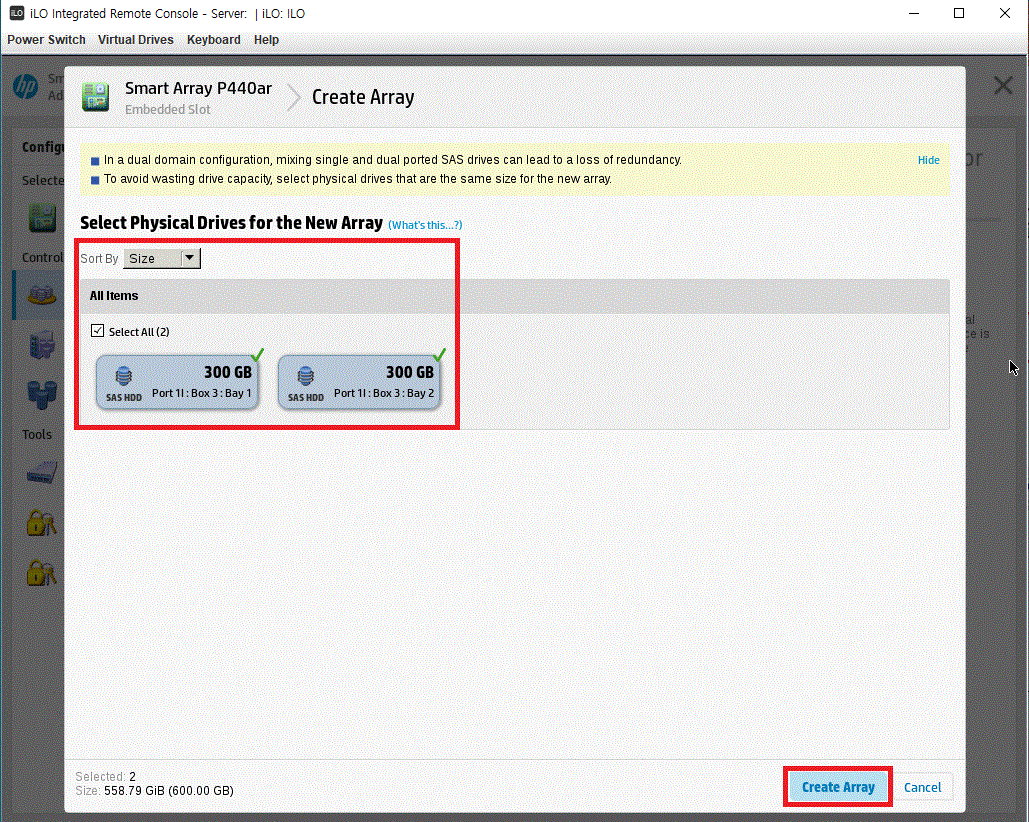

Create Array 화면



Create Array 화면 입니다.

RAID를 구성할 디스크를 선택하고 Create Array를 선택 합니다.

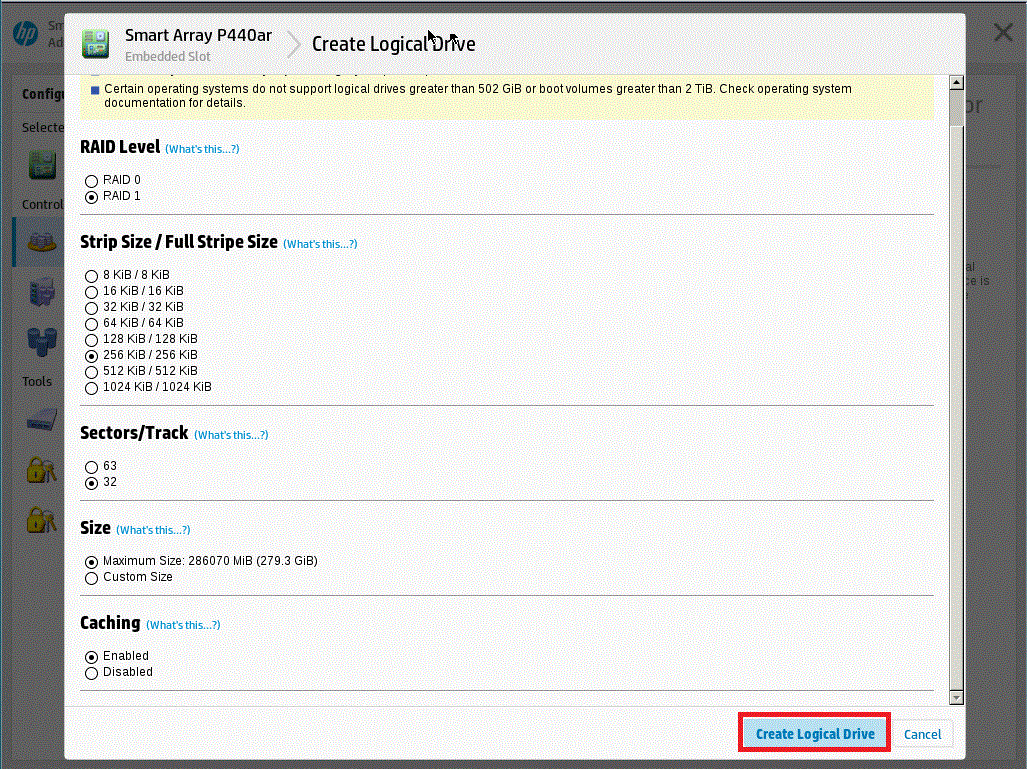

Create Logical Drive 화면



Create Logical Drive 화면 입니다.

구성하는 RAID 종류 및 설정을 지정하고 Create Logical Drive 를 선택 합니다.

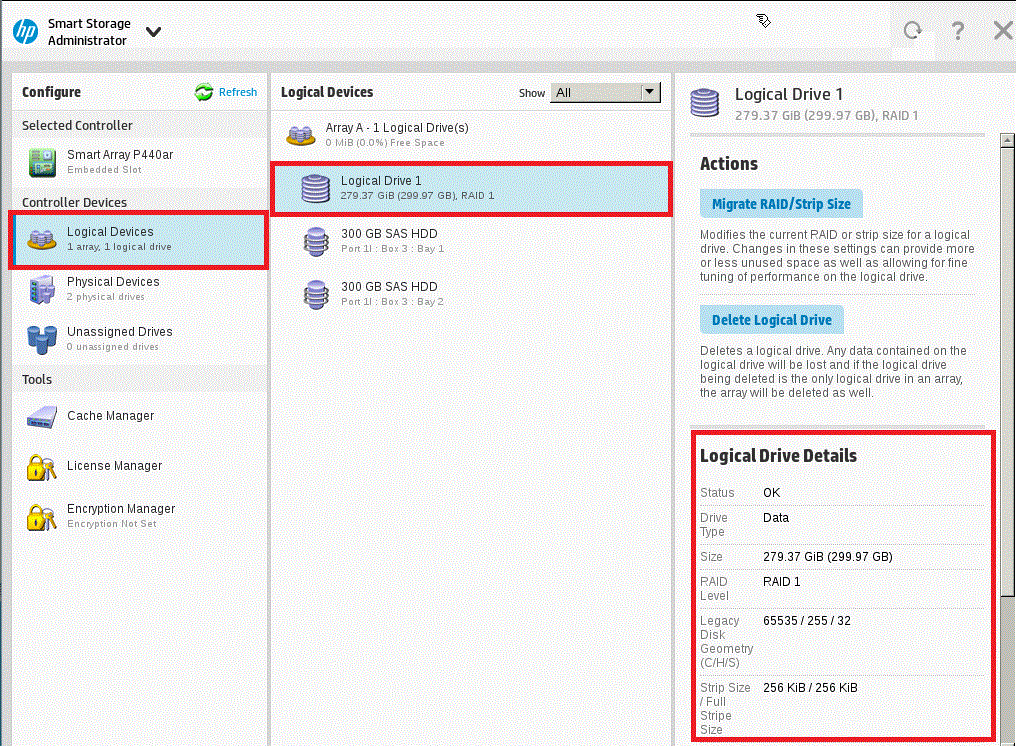

Logical Devices 화면



Logical Devices 화면 입니다.

RAID를 구성하고 Logical Devices 를 선택합니다.

화면 우측에 Logical Drive Details 를 보고 RAID 구성 설명을 확인 할 수 있습니다.





- RAID 구성 삭제 방법

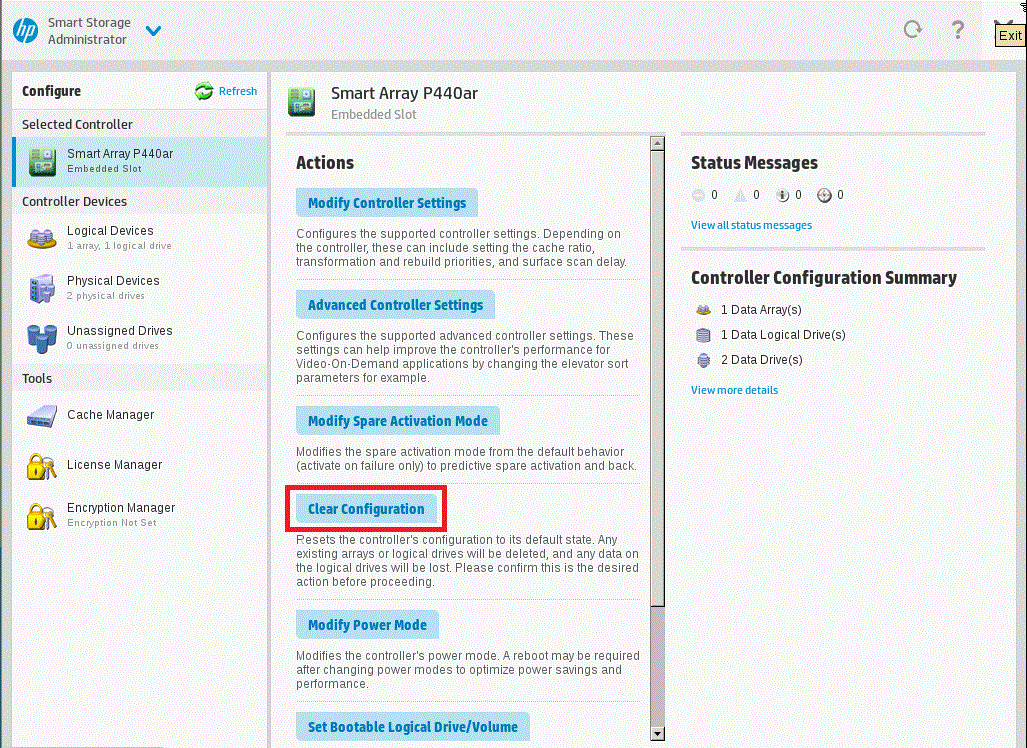

Smart Array 화면



Smart Array 화면입니다.

구성한 RAID를 삭제하기 위해 Clear Configuration 를 선택합니다.

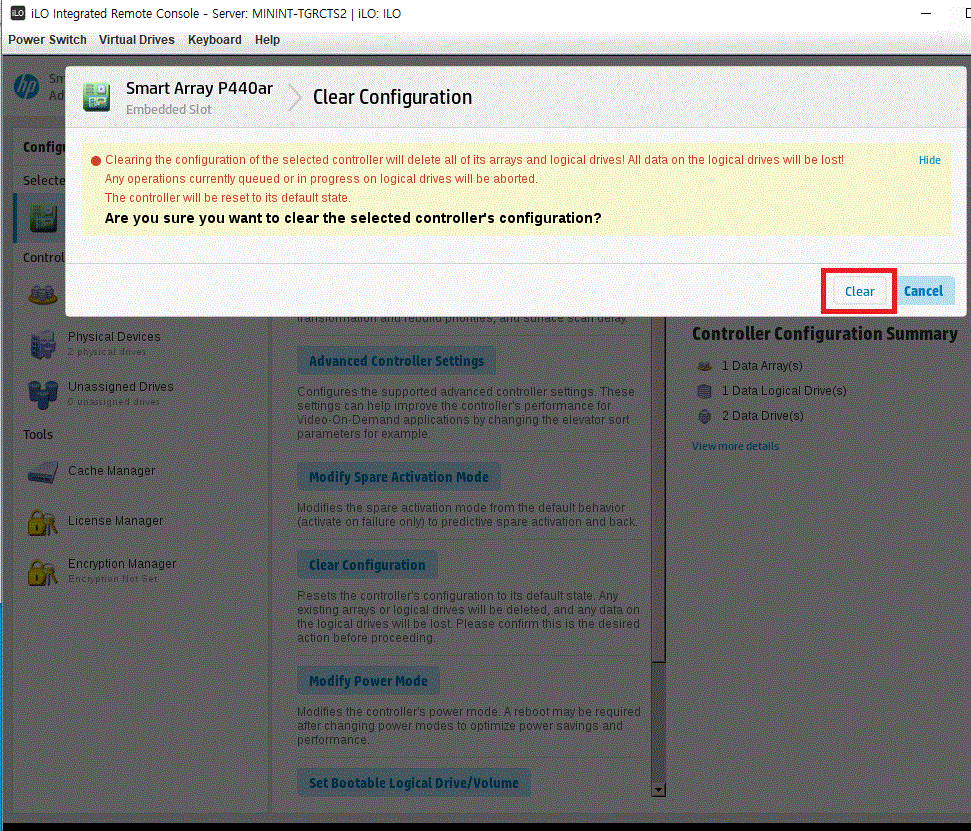

Clear Configuration 선택 화면



Clear Configuration 선택 후 화면입니다.

화면에 표시된 Clear 선택 시 RAID 구성이 삭제됩니다.
