DELL 서버 RAID 구성 방법

이 글은 DELL 서버의 RAID 구성 방법을 설명하는 글 입니다.

테스트로 사용된 장비는 "DELL R340" 입니다.



먼저, 서버를 부팅합니다.

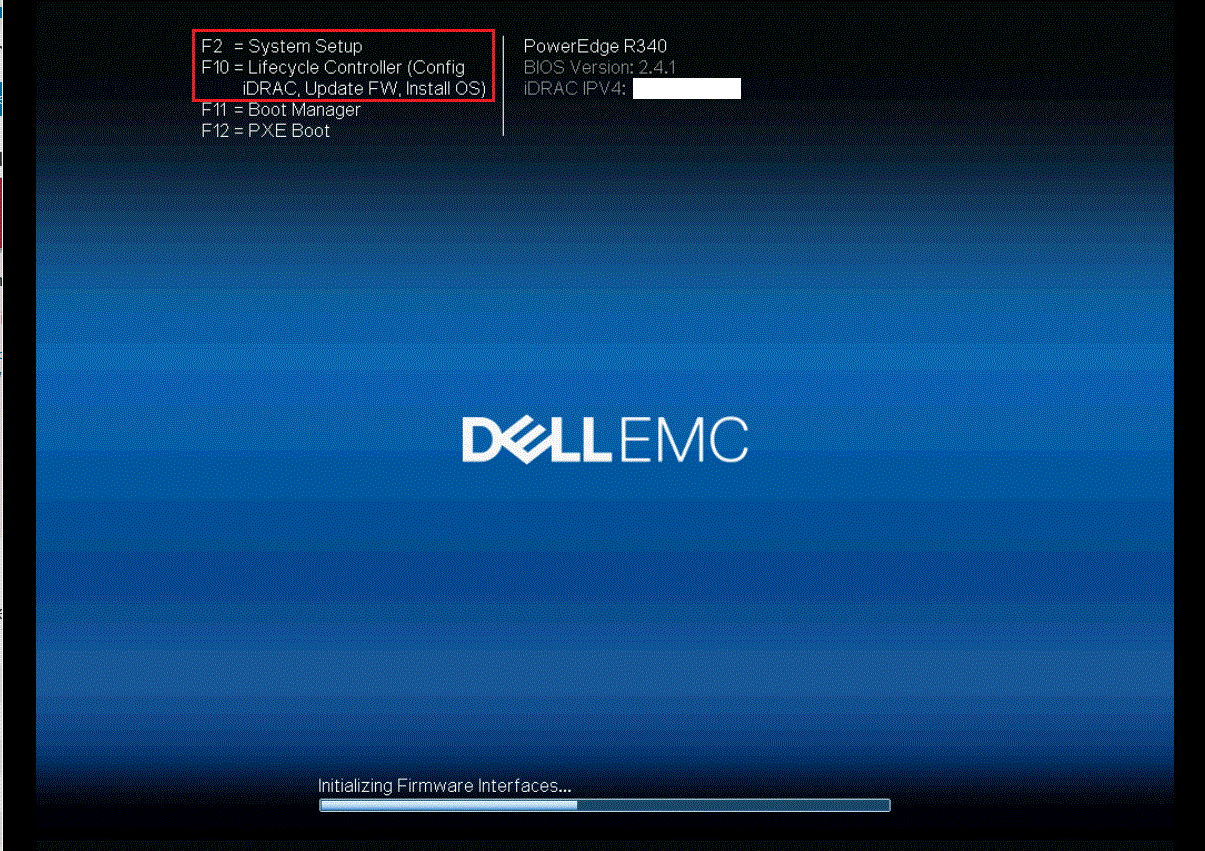

DELL 서버 초기 부팅 화면





DELL 서버 초기 부팅 화면 입니다.

F2 및 F10 버튼을 눌러 System Settip 모드로 진입 합니다.

F10 lifecylcle Controller 로 진입하시면 좌측 하단 보시면 System Setup 으로 진입 할 수 있습니다.

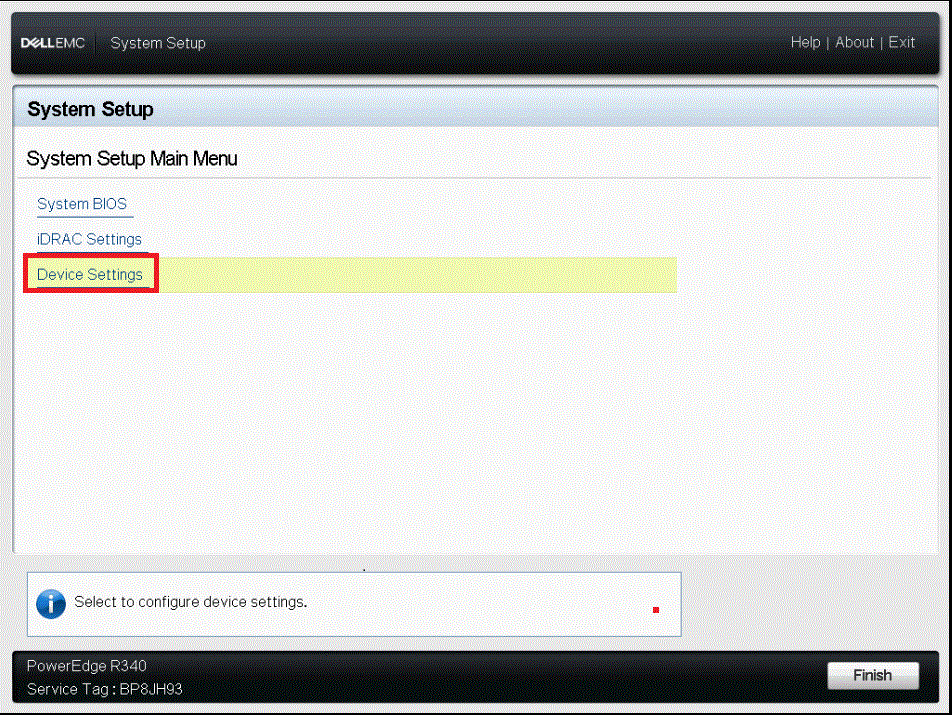

System Setup 화면





System Setup 화면 입니다.

Device Settings를 선택 합니다.

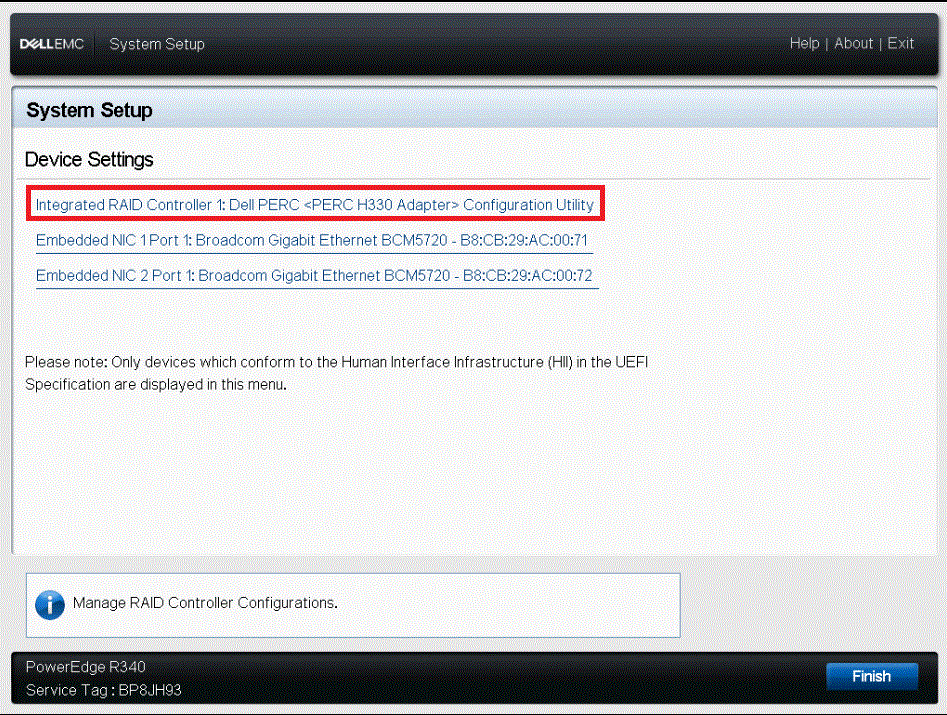

Device Settings 화면





Device Settings 화면 입니다

Integrated RAID Controller 를 선택 합니다.

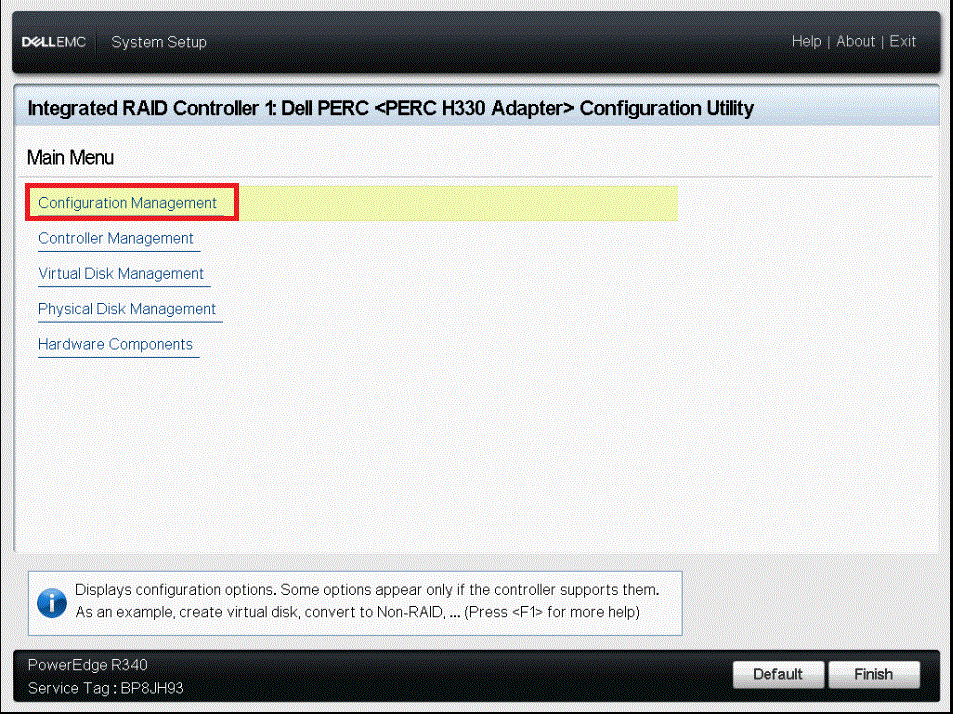

RAID Controller 접속 후 Main Menu 화면





Main Menu 화면 입니다.

Configuration Mangement 를 선택 합니다.

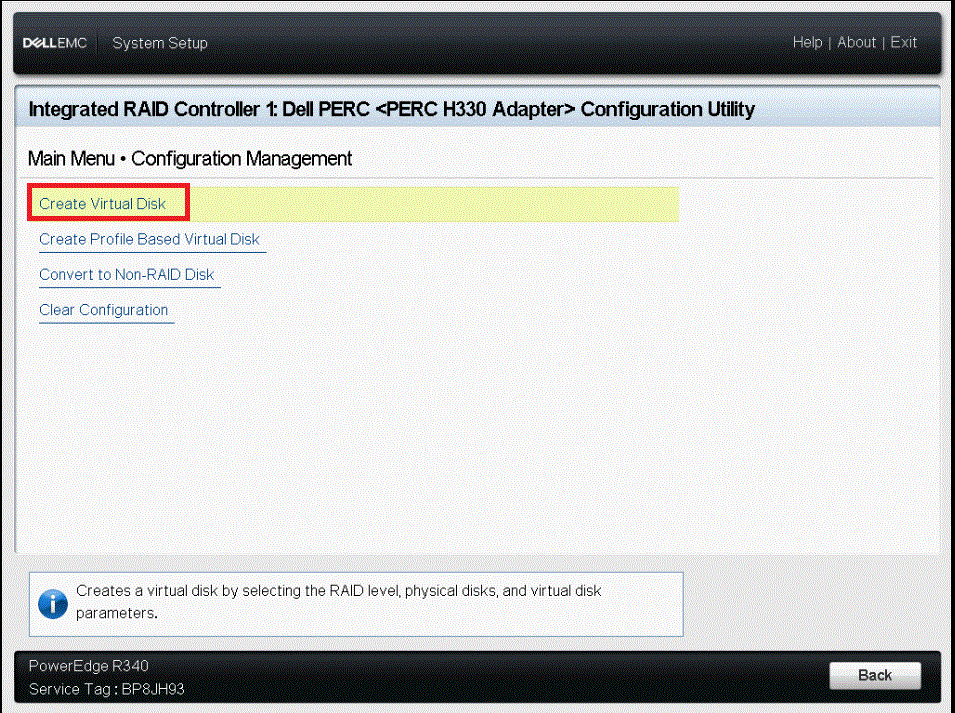

Configuration Management 화면





Configuration Management 화면 입니다.

RAID 생성을 위해 Create Virtual Disk를 선택 합니다.

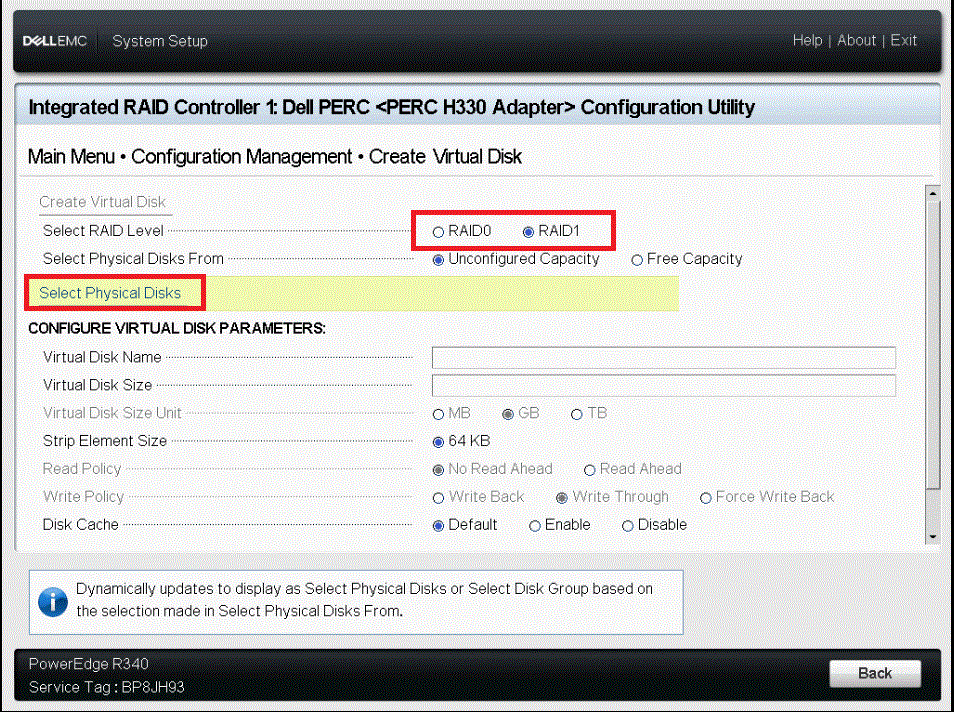

Create Virtual Disk 화면





Create Virtual Disk 화면 입니다.

RAID 종류 선택하고 Select Physical Disks 를 선택 합니다.

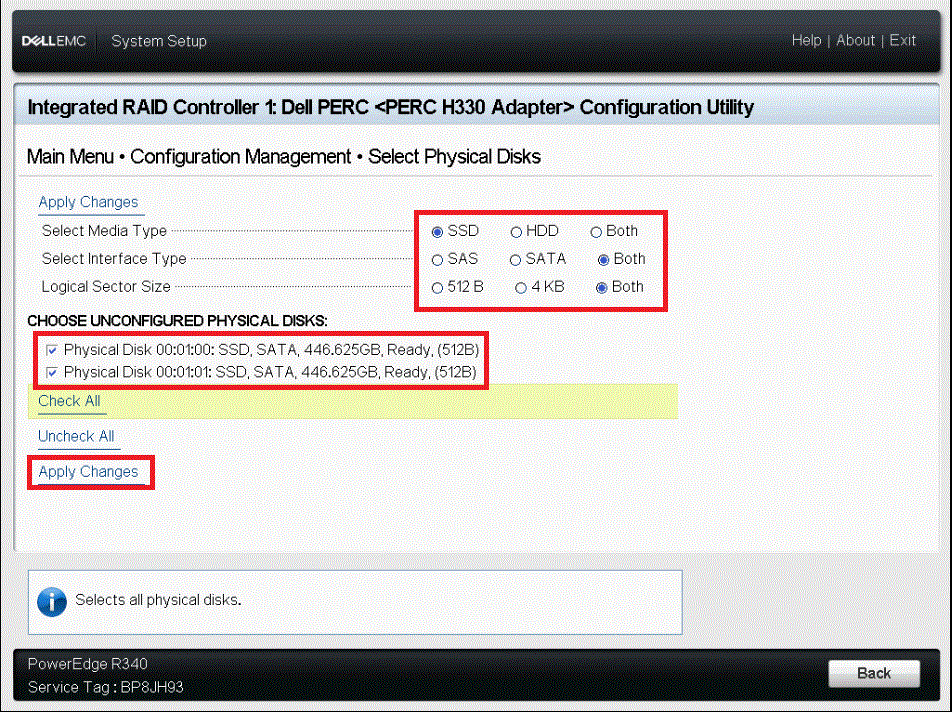

Select Physical Disks 화면





Select Physical Disks 화면 입니다.

Disk 설정을 하고 RAID 할 Physical disks 를 체크 한 후 Apply Changes 를 선택하여 저장 합니다.

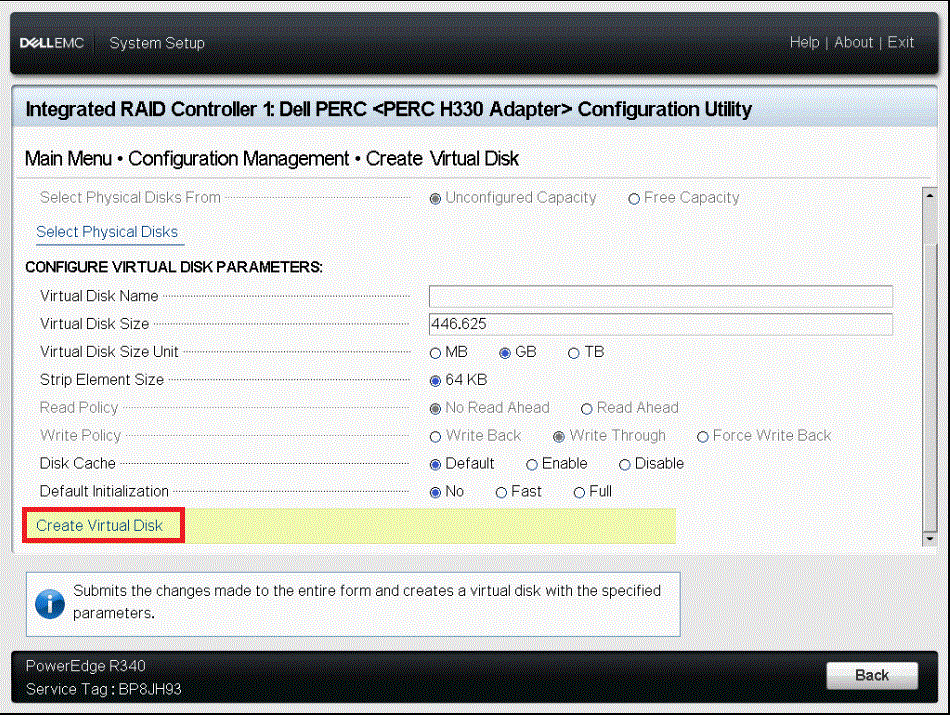

Create Virtual Disk 화면





Select Physical Disks 화면 에서 Apply Changes 를 눌러 저장하고 난 후 화면 입니다.

설정 완료 후 Create Virtual Disk 를 선택 합니다.

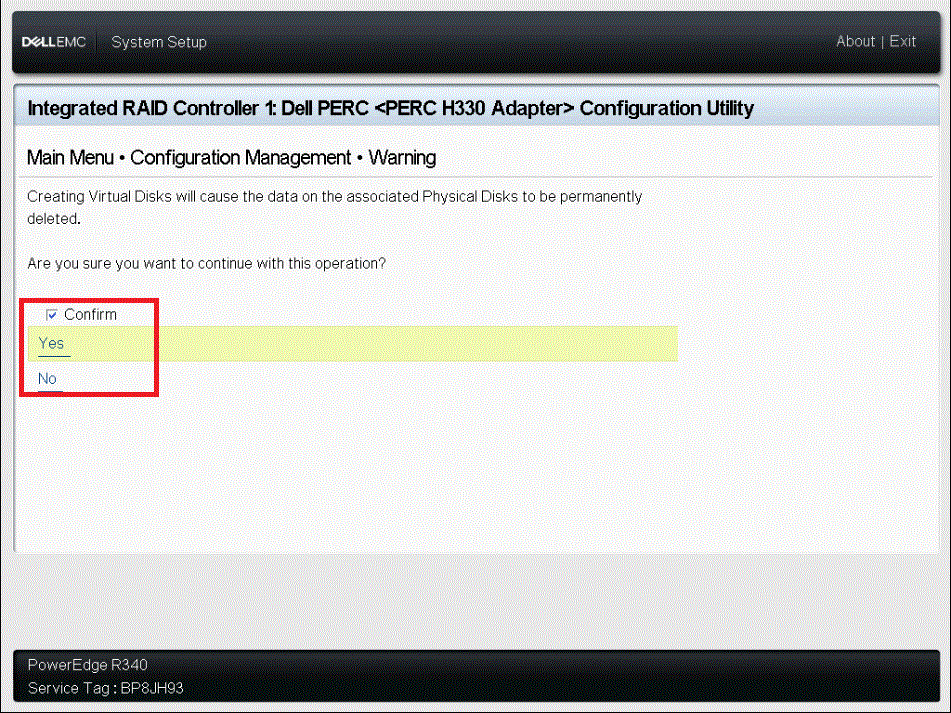

Create Virtual Disk 선택 후 화면 입니다.

Confirm 를 체크 하고 Yes를 선택하여 저장합니다.

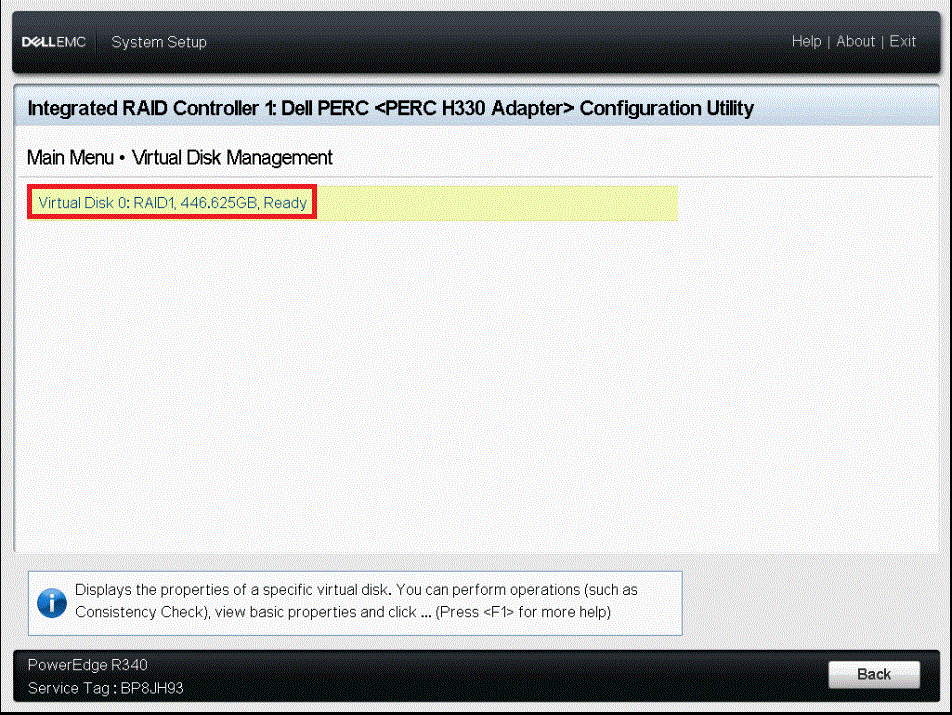

Virtual Disk Management 화면





RAID 설정이 끝났습니다.

Back을 눌러 Main manu로 돌아와 configuration Management 및 Virtual Disk Management를 선택해

RAID 설정 정보 및 상태를 확인 할 수 있습니다.
