HPE 서버에 장착된 HDD 교체 및 용량 확장 방법

Test 장비 : HPE DL380 G9 ( SAS 146GB *2 _ RAID 1)

상황 : HDD 146GB를 300GB로 교체 후 남은 용량 154GB 활용 가능 한가?



Linux

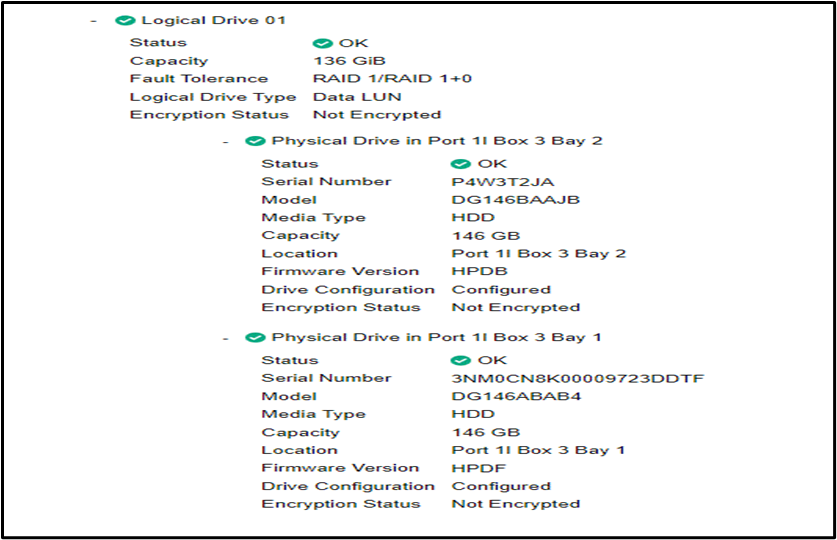

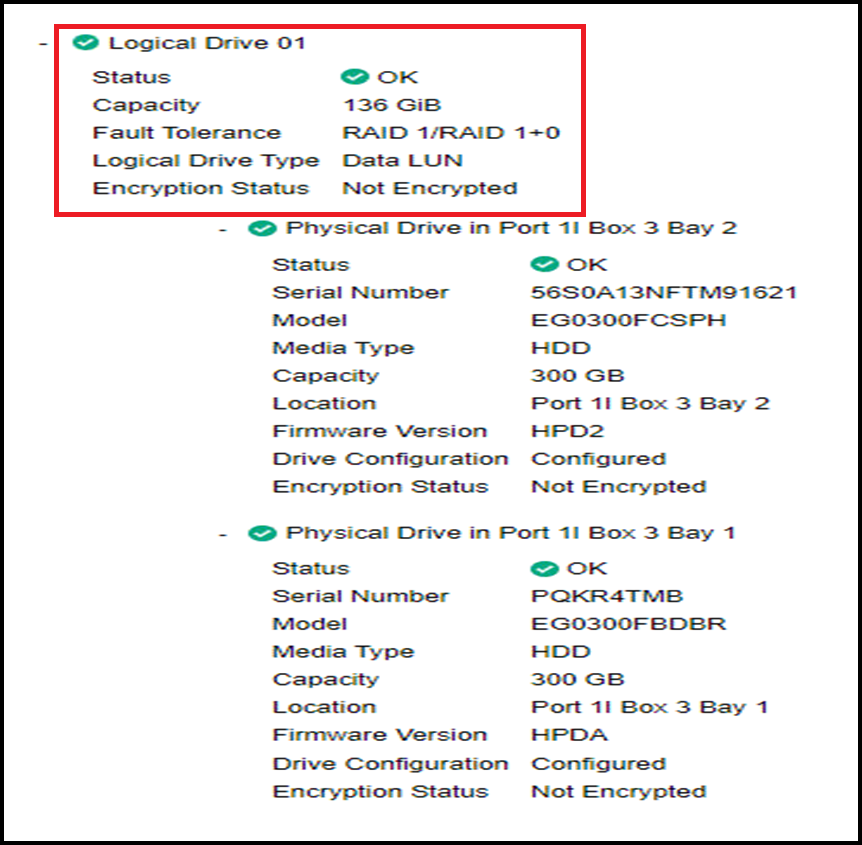

ILO로 본 초기 볼륨 구성 정보



현재 SAS 146GB *2 디스크가 RAID 1로 Mirroring 되어 있습니다.





온라인 상태 중 146GB 디스크를 300GB 교체 후 리빌딩을 완료하였습니다.

물리볼륨은 300GB로 정상으로 보이나 논리볼륨이 136GB로 정상적으로 확장이 되지 않았습니다.





SSA로 들어가서 확인을 해보니 Free sapce가 51.1%로 할당이 안되어 있습니다.

Extend Logical Drive를 눌러 최대 용량을 할당 합니다.

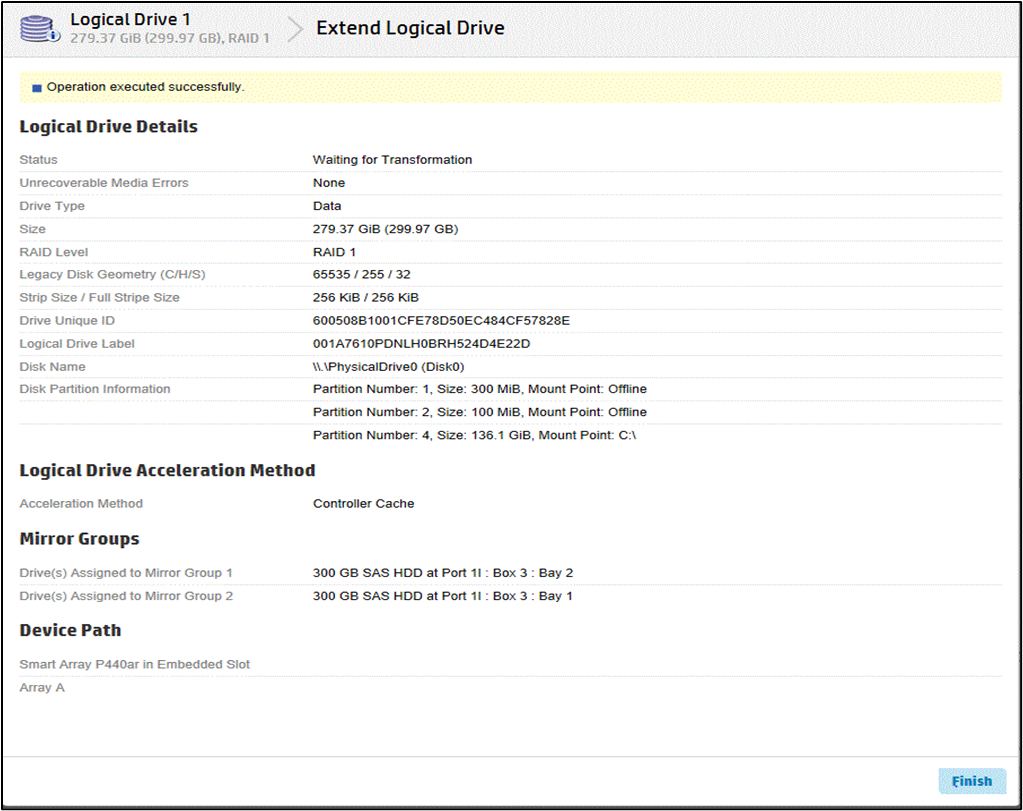

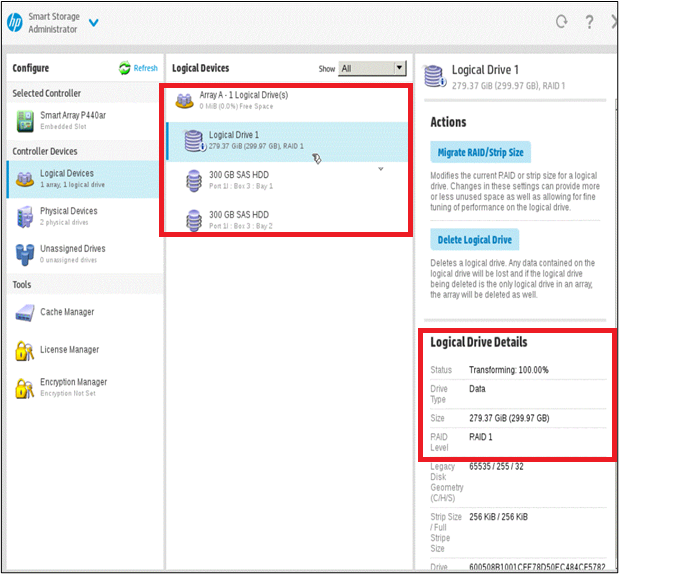

SSA로 본 용량 할당 완료

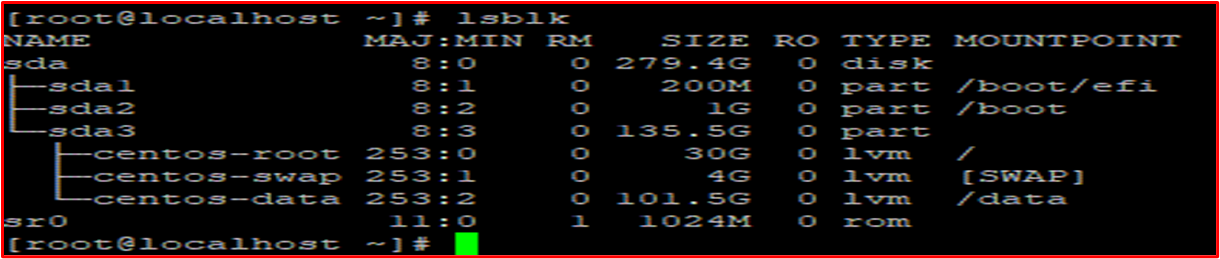

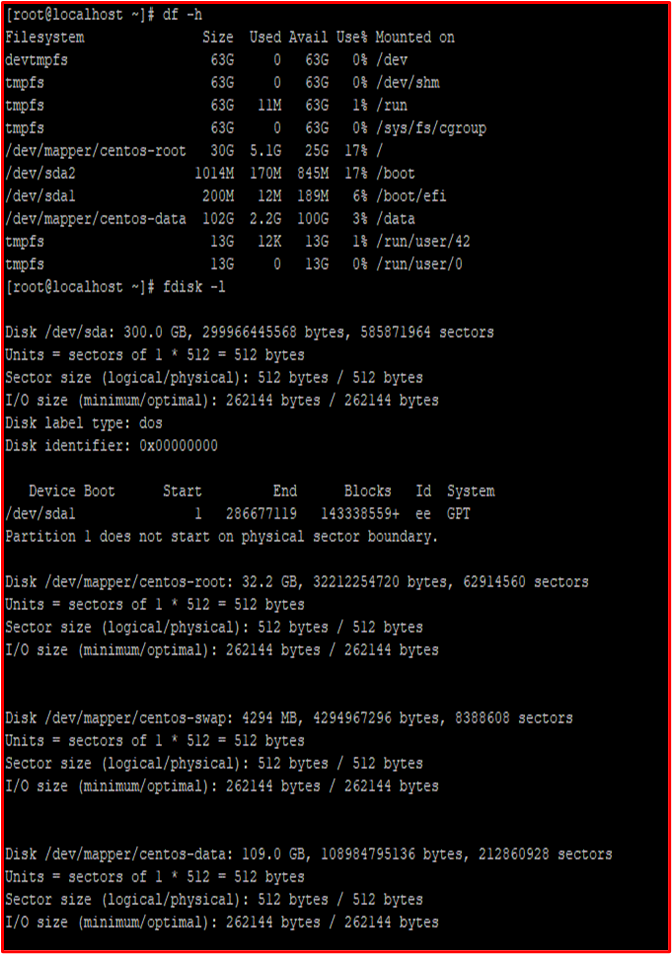

linux 볼륨 정보



논리 볼륨 확장을 완료 하고 /dev/sda 용량이 300GB 가 되었습니다.

최종적으로 /data 볼륨 용량을 확장 계획입니다.





현재 /dev/sda에 실제 할당된 총 용량은 279.4GB인데 137.6GB 정도 사용 중 이며

남은 용량 약 141.8GB 정도가 미할당 되어 있습니다.

남은 용량 할당을 위해 Growpart를 yum을 통해 설치 합니다.

설치 방법 : yum install cloud-utils-growpart

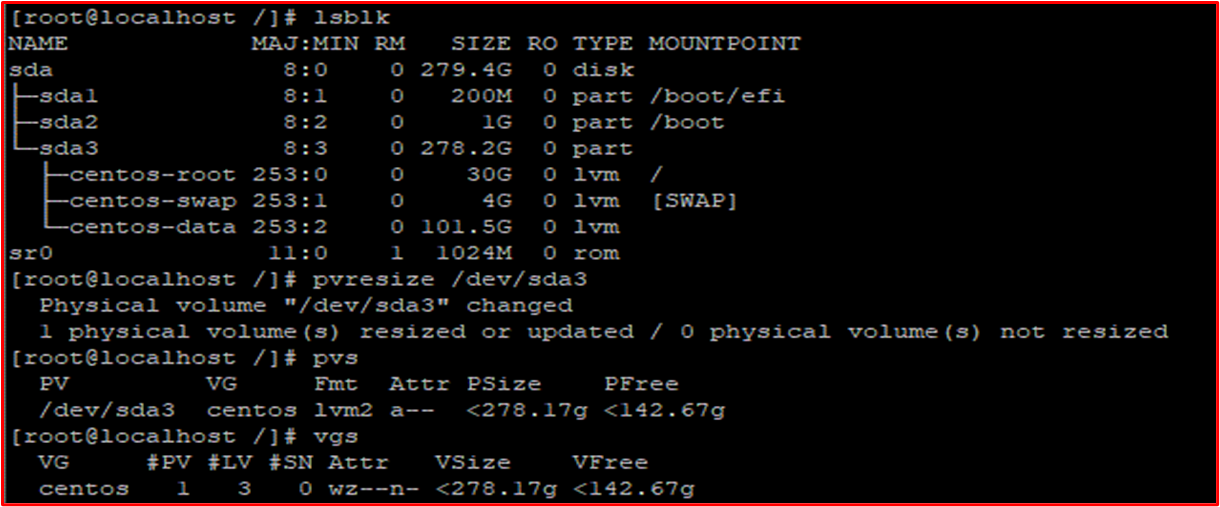

growpart를 통해 pv 용량 할당



용량 할당 : growpart /dev/sda 3

               pvresize /dev/sda3          추가된 sda에 모든 용량을 sda3에 할당합니다.

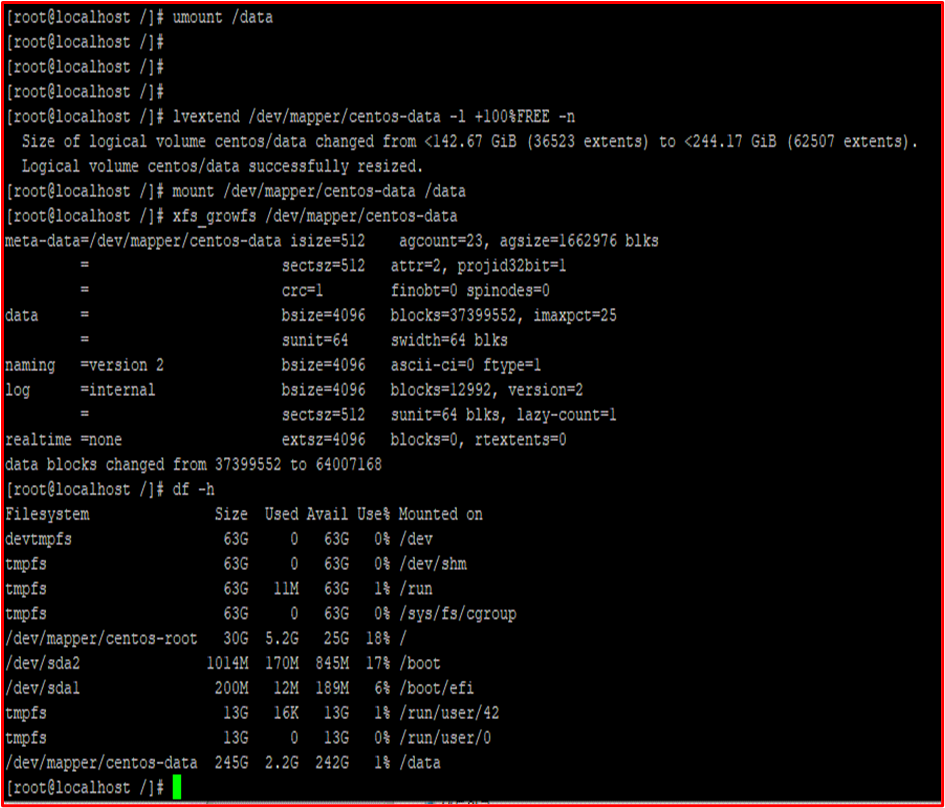

그 후 /data 용량 확장을 합니다.

마운트 해제 : umount /data

Lv 용량 전부 확장 : lvextend /dev/mappaer/centos-data -l +100%FREE -n

마운트 : mount /dev/mapper/centos-data /data

Xfs 파일시스템 리사이징 : xfs_growfs /dev/mapper/centos-data



/data 용량 확장



파일시스템 Xfs 리사이징 까지 완료해주면 위 사진과 같이

/data 용량이 245G로 확장이 되었습니다. (초기 102GB , 총 약 143GB 할당)

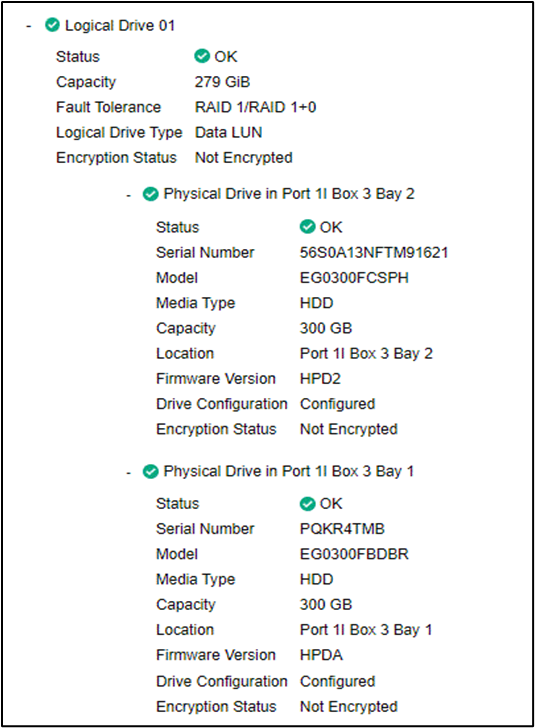

ILO로 본 볼륨 확장 정보



위 사진과 같이 SSA를 통해 논리볼륨 확장을 하고 전부 할당되어 약 279GB할당 되었습니다.





Winodws

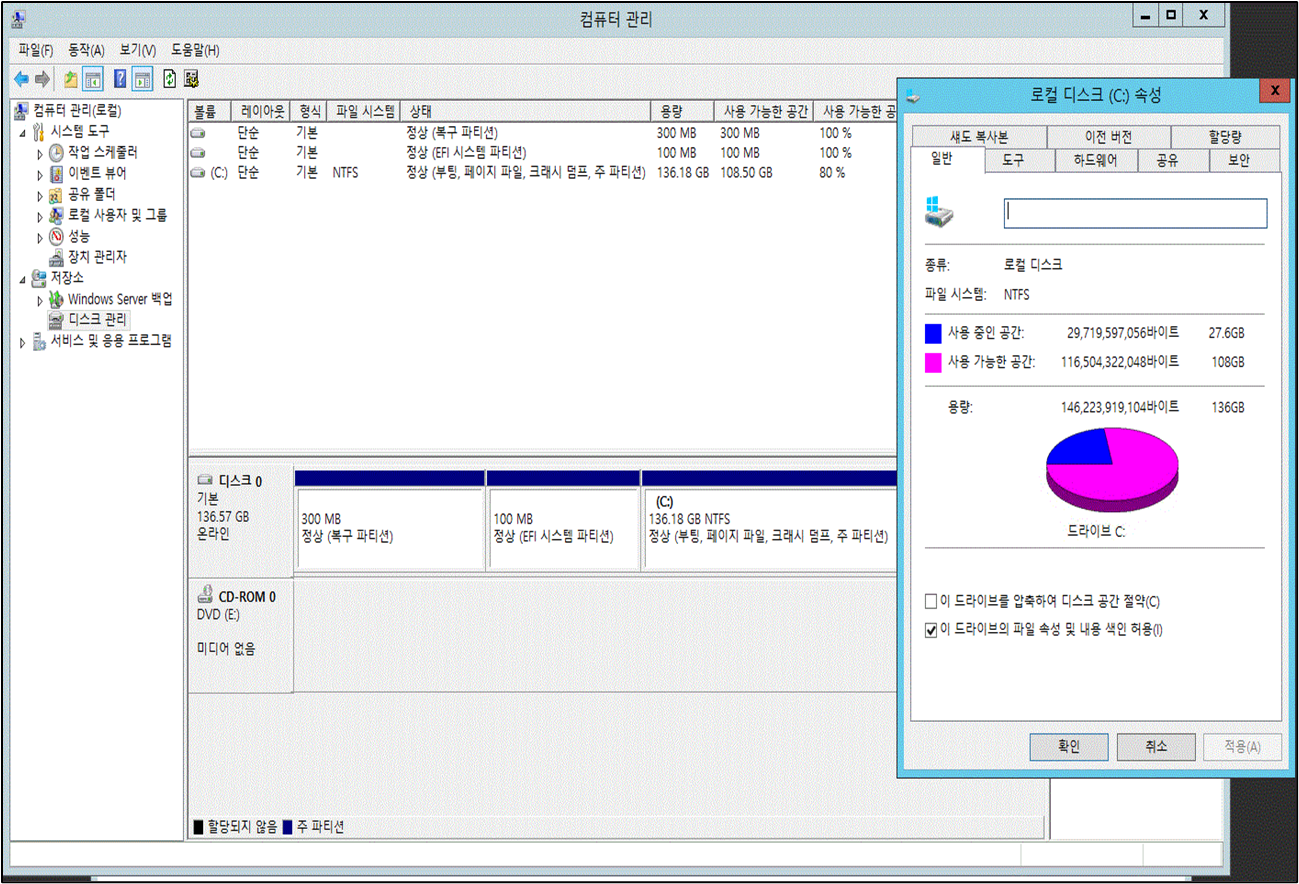

초기 windows 볼륨 정보



현재 구성은 136GB *2 RAID 1 로 구성되어 있으며 C: 총 용량은 136.1GB 입니다.



HDD 136GB를 300GB로 교체하고 리빌딩을 진행합니다.

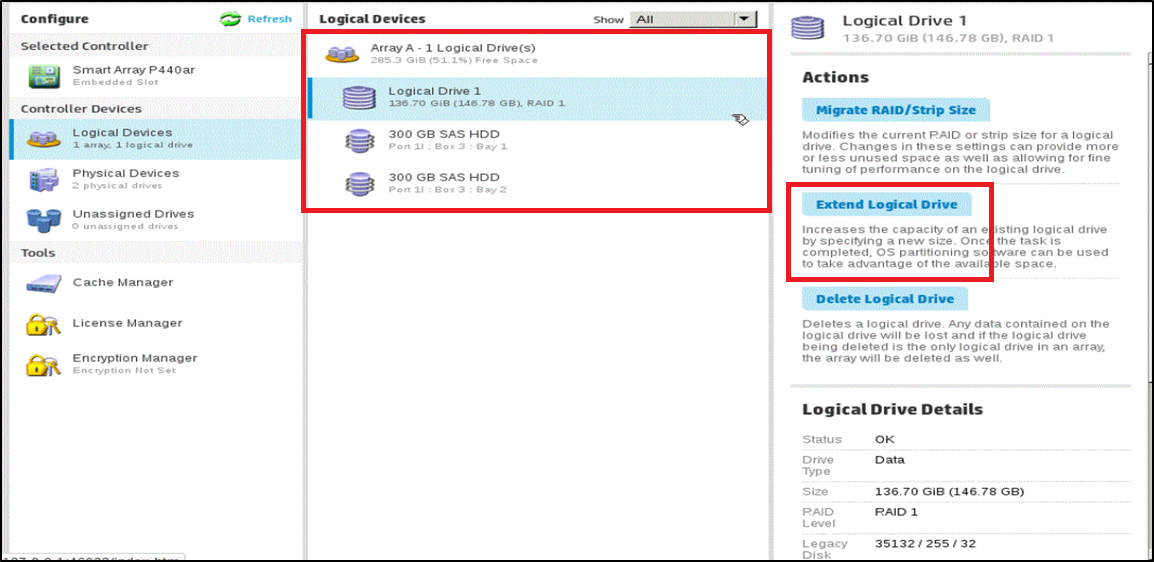

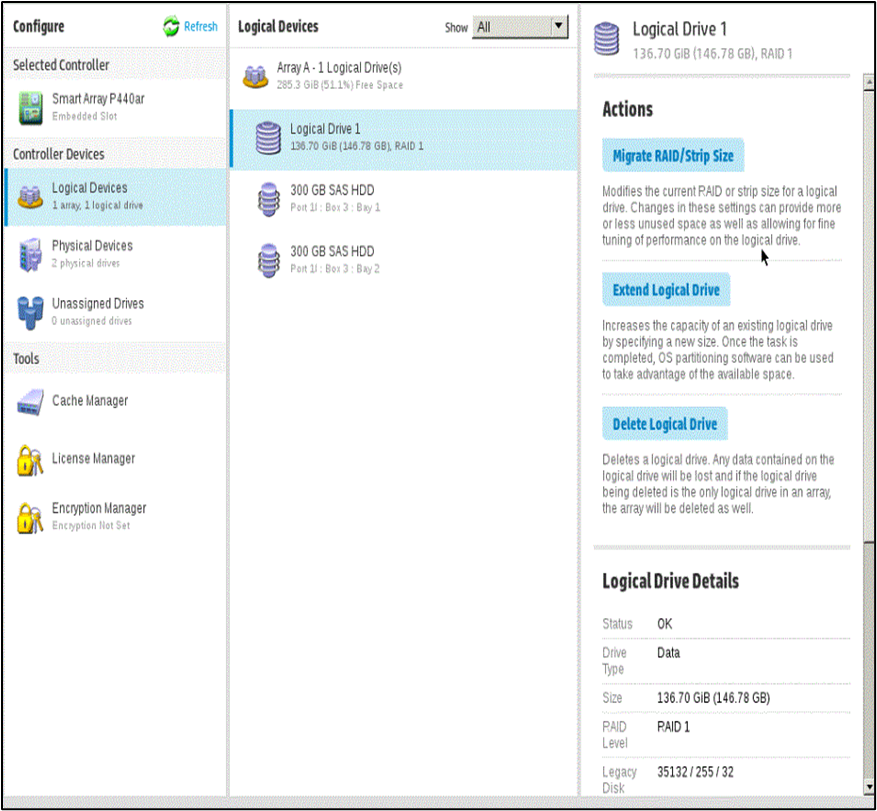

SSA 용량 확인



실제 장착된 디스크 정보는 300GB로 변경되었지만 RAID로 잡힌 논리볼륨은 136GB로 변경되지 않았고

Free Space 용량 51.1% 확인 됩니다.



Extend Logical Drive를 눌러 확장합니다.

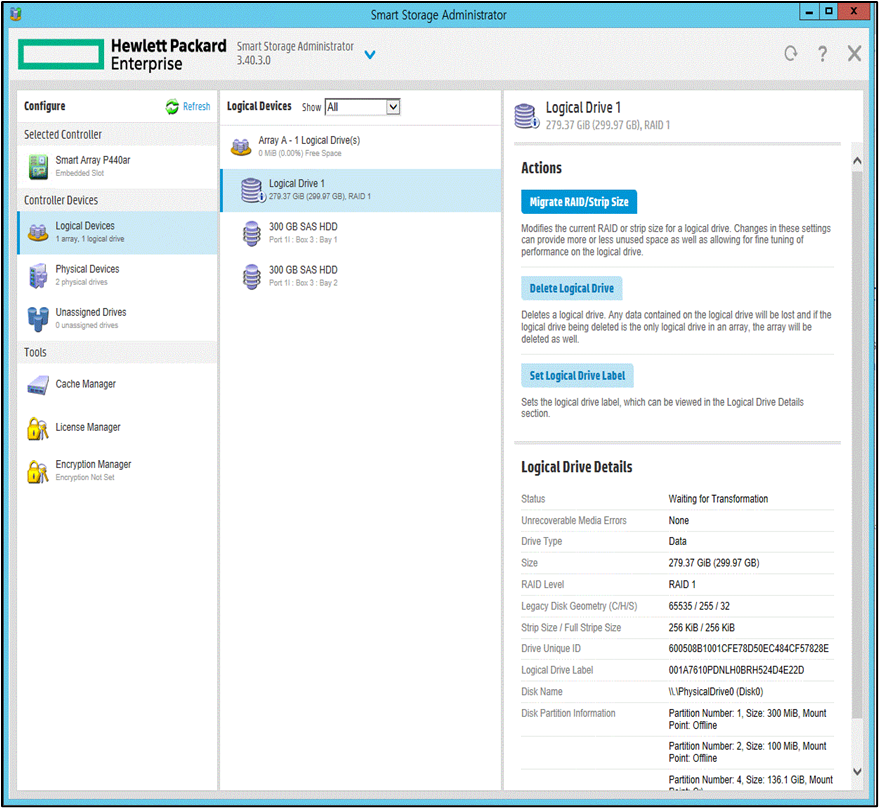

Extend Logical Drive 완료 후

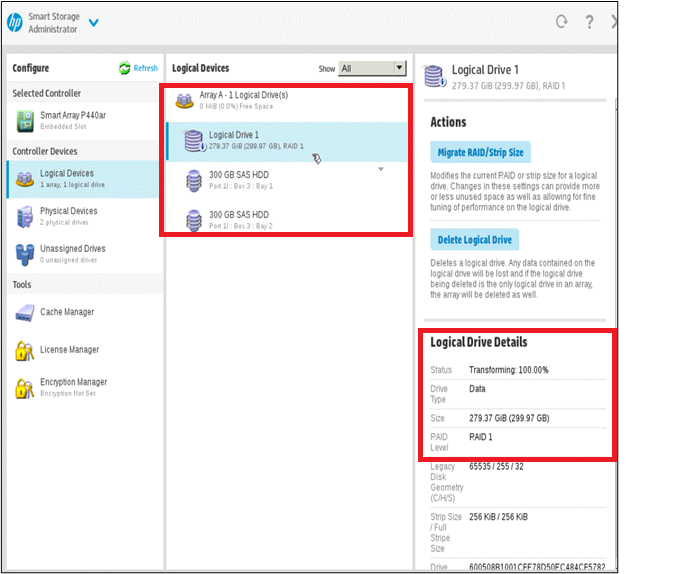

Free Space 용량 할당 완료



Free Space 용량 할당 완료 후 논리볼륨이 279.3GB 로 변경되었습니다.



논리볼륨확장 후 windows 볼륨 정보



SSA에서 논리볼륨 확장 할당하고 Windows 에서 확인한 볼륨 정보입니다.

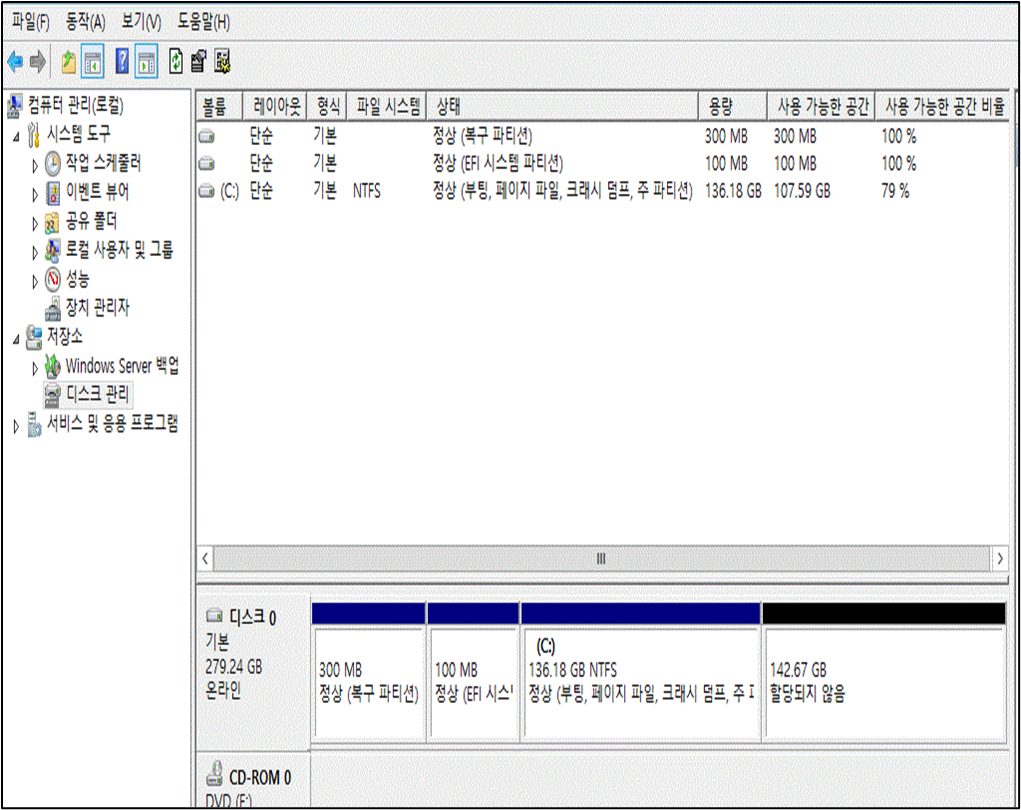

위 사진과 같이 디스크0 에 총 용량은 279.2GB이며

그 중 C: 에 136.1GB 할당되었고 142.6GB 용량이 미 할당 되어있습니다.



C: 볼륨 확장

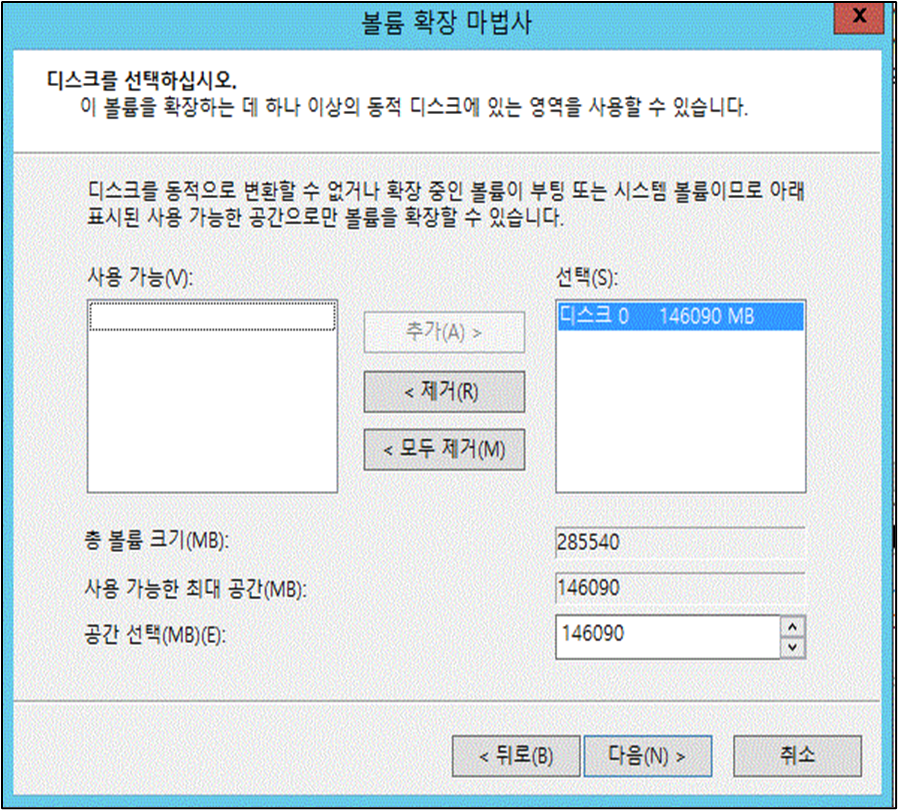

할당되지 않음 볼륨을 볼륨확장 마법사를 통해 추가 할당을 합니다.

디스크관리 - C: 우클릭 - 볼륨 확장 클릭으로 볼륨 확장 마법사를 실행 할 수 있습니다.

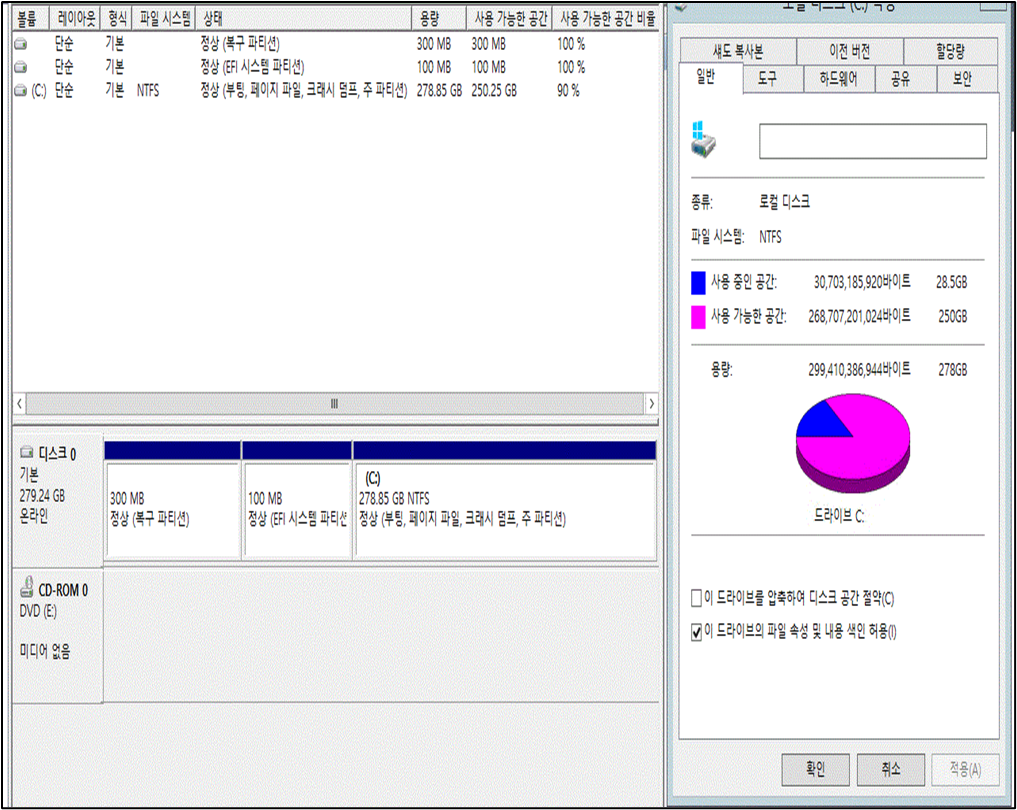

C: 확장 완료



C: 볼륨 확장을 완료 하였습니다.

초기 136.1GB 에서 278GB로 확장 하였습니다.



linux 및 Windows Mirroring된 디스크 교체 확장시 온라인 상태에서 데이터 손실 없이 확장 할 수 있습니다.



감사합니다.
